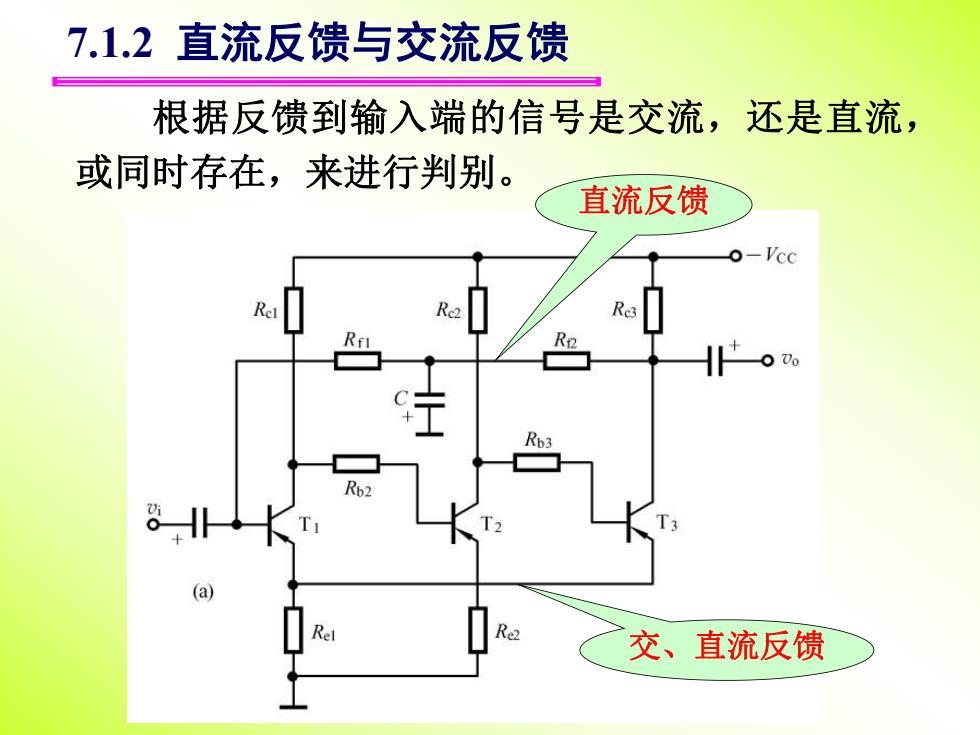

7.1.2直流反馈与交流反馈 根据反馈到输入端的信号是交流，还是直流， 或同时存在，来进行判别。 直流反馈 o-Vcc (a) Rel 交、直流反馈
7.1.2 直流反馈与交流反馈 根据反馈到输入端的信号是交流，还是直流， 或同时存在，来进行判别。 直流反馈 交、直流反馈
7.1.2直流反馈与交流反馈 -Vcc a (b) (a)直流通路 (b)交流通路
7.1.2 直流反馈与交流反馈 (a)直流通路 (b)交流通路
7.1.3正反馈与负反馈 从输出端看 正反馈：输入量不变时，引入反馈后输出量变大了。 负反馈：输入量不变时，引入反馈后输出量变小了。 从输入端看 正反馈：引入反馈后，使净输入量变大了。 负反馈：引入反馈后，使净输入量变小了。 净输入量可以是电压，也可以是电流
7.1.3 正反馈与负反馈 正反馈：输入量不变时，引入反馈后输出量变大了。 负反馈：输入量不变时，引入反馈后输出量变小了。 从输出端看 从输入端看 正反馈：引入反馈后，使净输入量变大了。 负反馈：引入反馈后，使净输入量变小了。 净输入量可以是电压，也可以是电流

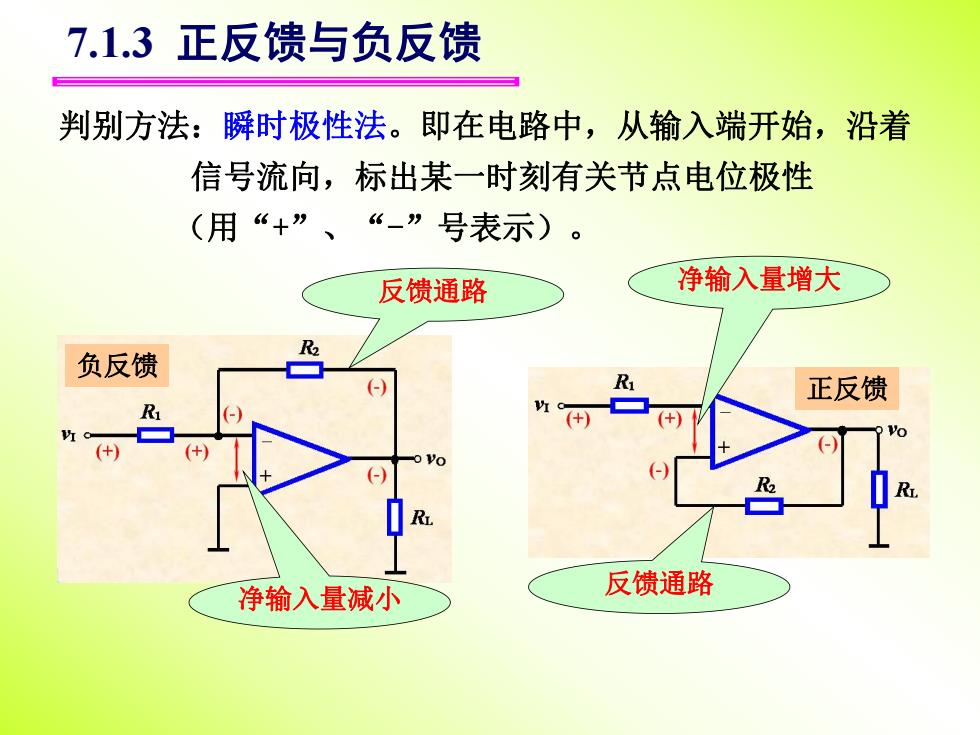

7.1.3正反馈与负反馈 判别方法：瞬时极性法。即在电路中，从输入端开始，沿着 信号流向，标出某一时刻有关节点电位极性 (用“+”、“-”号表示)。 反馈通路 净输入量增大 负反馈 9 R 正反馈 R (+) (+) (+) (-】 R 净输入量减小 反馈通路
7.1.3 正反馈与负反馈 判别方法：瞬时极性法。即在电路中，从输入端开始，沿着 信号流向，标出某一时刻有关节点电位极性 （用“+” 、 “-”号表示）。 净输入量减小 净输入量增大 负反馈 正反馈 反馈通路 反馈通路

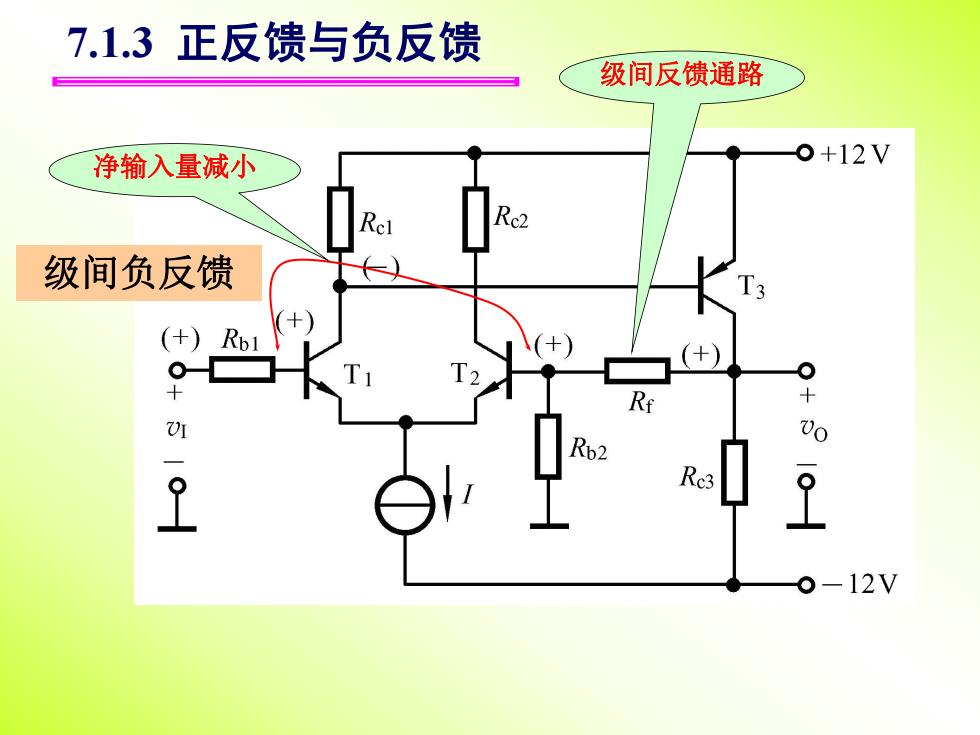

7.1.3正反馈与负反馈 级间反馈通路 净输入量减小 o+12V 2 级间负反馈 (+)Rb1 + Re3 -12V
级间反馈通路 净输入量减小 级间负反馈 7.1.3 正反馈与负反馈
