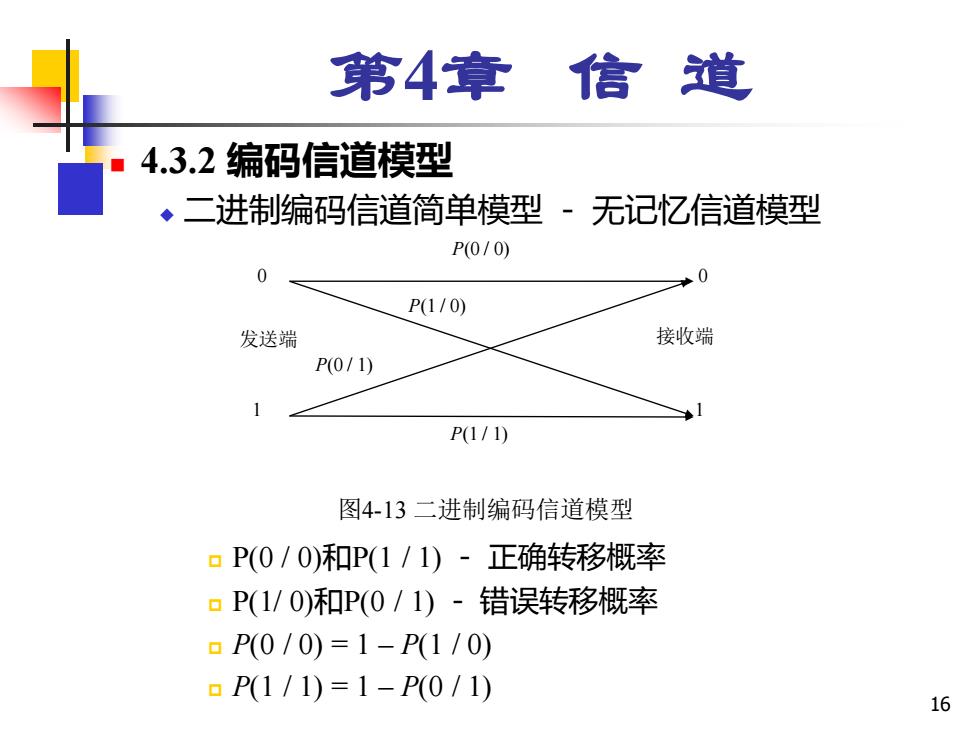

第4章信道 4.3.2编码信道模型 ◆二进制编码信道简单模型·无记忆信道模型 P0/0) 0 *0 P(1/0) 发送端 接收端 P(011) P(1/1) 图4-13二进制编码信道模型 ▣P(0/0)和P(1/1)-正确转移概率 ▣P(1/0)和P(0/1)-错误转移概率 ▣P(0/0)=1-P(1/0) ▣P(1/1)=1-P(0/1) 16
16 第4章 信 道 ◼ 4.3.2 编码信道模型 ◆ 二进制编码信道简单模型 － 无记忆信道模型 P(0 / 0)和P(1 / 1) － 正确转移概率 P(1/ 0)和P(0 / 1) － 错误转移概率 P(0 / 0) = 1 – P(1 / 0) P(1 / 1) = 1 – P(0 / 1) P(1 / 0) P(0 / 1) 0 0 1 1 P(0 / 0) P(1 / 1) 图4-13 二进制编码信道模型 发送端 接收端

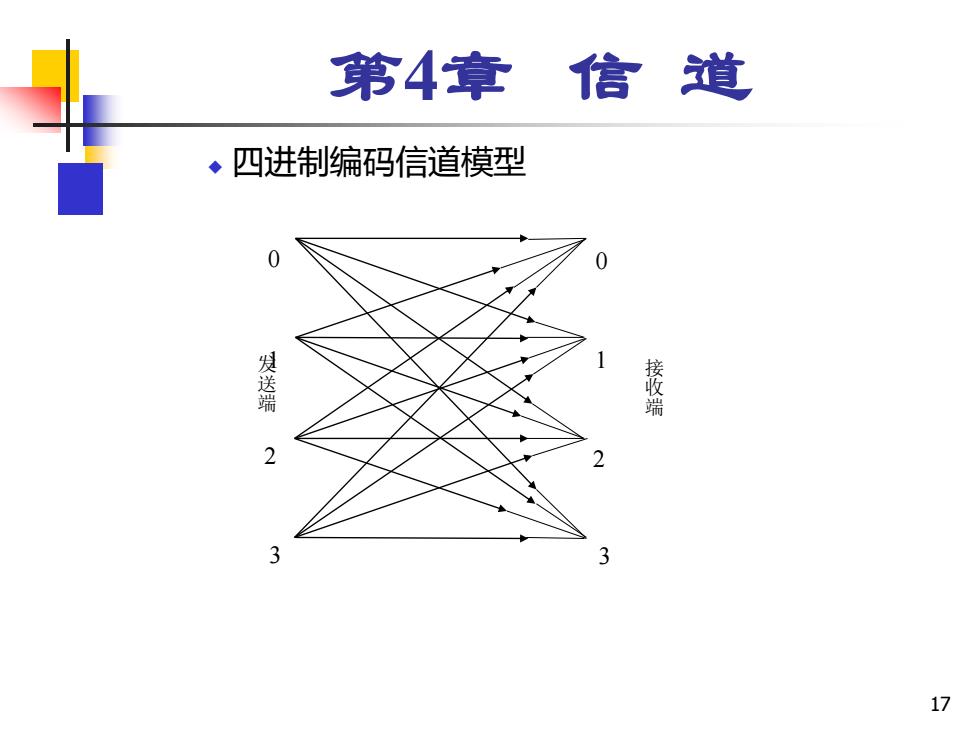

第4章信道 ◆四进制编码信道模型 0 发送端 接收端 2 3 17
17 第4章 信 道 ◆ 四进制编码信道模型 0 1 2 3 3 2 1 0 接 收 端 发 送 端
