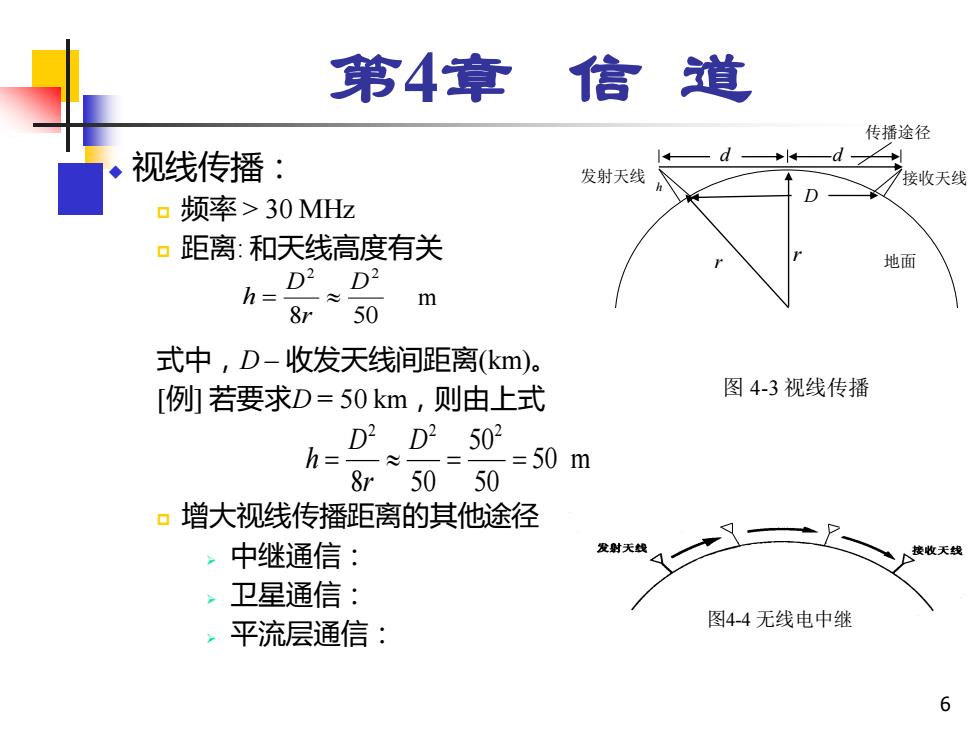

第4章信道 传播途径 视线传播： d 发射天线 接收天线 ▣频率>30MHz ▣距离：和天线高度有关 地面 h、 D2 D2 m 8r50 式中，D-收发天线间距离(km)。 [例若要求D=50km,则由上式 图4-3视线传播 D2D2502 h= =50m 8r5050 ·增大视线传播距离的其他途径 ,中继通信： 发时天 、接收天线 」 卫星通信： 平流层通信： 图4-4无线电中继 6
6 ◆ 视线传播： 频率 > 30 MHz 距离: 和天线高度有关 式中，D – 收发天线间距离(km)。 [例] 若要求D = 50 km，则由上式 增大视线传播距离的其他途径 ➢ 中继通信： ➢ 卫星通信： ➢ 平流层通信： d d 发射天线 h 接收天线 传播途径 D r r 地面 图 4-3 视线传播 图4-4 无线电中继 第4章 信 道 8 50 2 2 D r D h = m 50 m 50 50 8 50 2 2 2 = = = D r D h
第4章信道 ◆散射传播 口电离层散射 机理- 由电离层不均匀性引起 频率-30~60MHz 距离-1000kml以上 口对流层散射 机理·由对流层不均匀性（湍流）引起 频率-100~4000MHz 有效散射区域 最大距离<600km 发射天线 地球 接收天线 图4-7对流层散射通信
7 图4-7 对流层散射通信 地球 有效散射区域 第4章 信 道 ◆ 散射传播 电离层散射 机理 － 由电离层不均匀性引起 频率 － 30 ~ 60 MHz 距离 － 1000 km以上 对流层散射 机理 － 由对流层不均匀性（湍流）引起 频率 － 100 ~ 4000 MHz 最大距离 < 600 km
第4章信道 ▣流星流星余迹散射 流星余迹 图4-8流星余迹散射通信 流星余迹特点-高度80~120km,长度15~40km 存留时间：小于1秒至几分钟 频率-30~100MHz 距离·1000kml以上 特点· 低速存储、高速突发、断续传输 8
8 第4章 信 道 流星流星余迹散射 流星余迹特点 － 高度80 ~ 120 km，长度15 ~ 40 km 存留时间：小于1秒至几分钟 频率 － 30 ~ 100 MHz 距离 － 1000 km以上 特点 － 低速存储、高速突发、断续传输 图4-8 流星余迹散射通信 流星余迹
第4章信道 ● 4.2有线信道 ·明线
9 第4章 信 道 ⚫ 4.2 有线信道 ◼ 明线
第4章信道 ·对称电缆：由许多对双绞线组成 导体 绝缘层 图4-9双绞线 ·同轴电缆 金属编织网 保护层 实心介质 导体 图4-10同轴线 10
10 第4章 信 道 ◼ 对称电缆：由许多对双绞线组成 ◼ 同轴电缆 图4-9 双绞线 导体 绝缘层 导体 金属编织网 保护层 实心介质 图4-10 同轴线
