试卷代号：2331 座位号■ 国家开放大学（中央广播电视大学）2015年春季学期“开放专科”期末考试 建筑制图基础试题(A)(开卷) 2015年7月 题 号 二 三 四 五 总 分 分 数 得 分 评卷人 一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填 入括号里，每小题2分，共20分】 1.图纸的幅面的简称是() A.图幅 B.图框 C.标题栏 D.会签栏 2.图样及说明中的汉字宜采用( A.黑体 B.长仿宋体 C.隶书 D.楷体 3.尺寸起止符号倾斜方向与尺寸界线应成( ) A.45 B.60° C.90° D.180° 4.在制图中，把光源称为() A.投影法 B.投影线 C.投影面 D.投影中心 5.形成物体的最基本几何元素包括( A.点、直线和平面 B.点、曲线和曲面 C.点、曲线和平面 D.曲面、曲线、直线 1071
试卷代号 :2331 座位号 国家开放大学(中央广播电视大学)2015 年春季学期"开放专科"期末考试 建筑制图基础 试题 (A)( 开卷) |题号| |分数| 2015 |得分|评卷人| | 一、单项选择题{每小题仅有 个正确答案，请将正确答案的序号填 入括号里.每小题 分，共 20 分} 1.图纸的幅面的简称是( ) A. 图幅 c.标题栏 2. 图样及说明中的汉字宜采用) B. 图框 D. 会签栏 A. 黑体 B. 长仿宋体 c. 隶书 D. 楷体 3. 尺寸起止符号倾斜方向与尺寸界线应成( ) A.45 0 B.60 C.90 0 D.180 4. 在制图中，把光源称为( ) A. 投影法 B. 投影线 c.投影面 D. 技影中心 5. 形成物体的最基本几何元素包括( ) A. 点、直线和平面 B. 点、曲线和曲面 c.点、曲线和平面 D.曲面、曲线、直线 1071
6.多面正投影图是() A,用平行投影的正投影法绘制的多面投影图 B.用平行投影的正投影法绘制的单面投影图 C.用中心投影法绘制的单面投影图 D.是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影 7.投影法中规定空间点选用字母是应( A.小写字母 B.大写字母 C.右上角加一撒的小写字母 D.右上角加两撇的小写字母 8.两直线相交的交点个数是() A.1 B.2 C.3 D.4 9.直角的一边平行于某一投影面，则该直角在该投影面上的投影是() A.锐角 B.钝角 C.直角 D.不能确定 10.侧棱垂直于底面的棱柱为( A.正棱柱 B.斜棱柱 C.直棱柱 D.不能确定 得分 评卷人 二、补全投影图中所缺图线。（每小题5分，共计15分） 11.补全W投影图中所缺图线 1072
6. 多面正投影图是( ) A. 用平行投影的正投影法绘制的多面投影图 B. 用平行投影的正投影法绘制的单面投影图 c.用中心投影法绘制的单面投影图 D. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影 7. 投影法中规定空间点选用字母是应( A. 小写字母 B. 大写字母 c.右上角加一撇的小写字母 D.右上角加两撇的小写字母 8. 两直线相交的交点个数是( ) A.l C.3 B.2 D.4 9. 直角的一边平行于某一投影面，则该直角在该投影面上的投影是( ) A. 锐角 B. 钝角 c.直角 D.不能确定 10. 侧棱垂直于底面的棱柱为( ) A.正棱柱 B. 斜棱柱 C. 直棱柱 D.不能确定 二、补金投影圈中所缺固缘。{每小题 分，共计 15 分} 1.补全 投影图中所缺图线 f1 1072

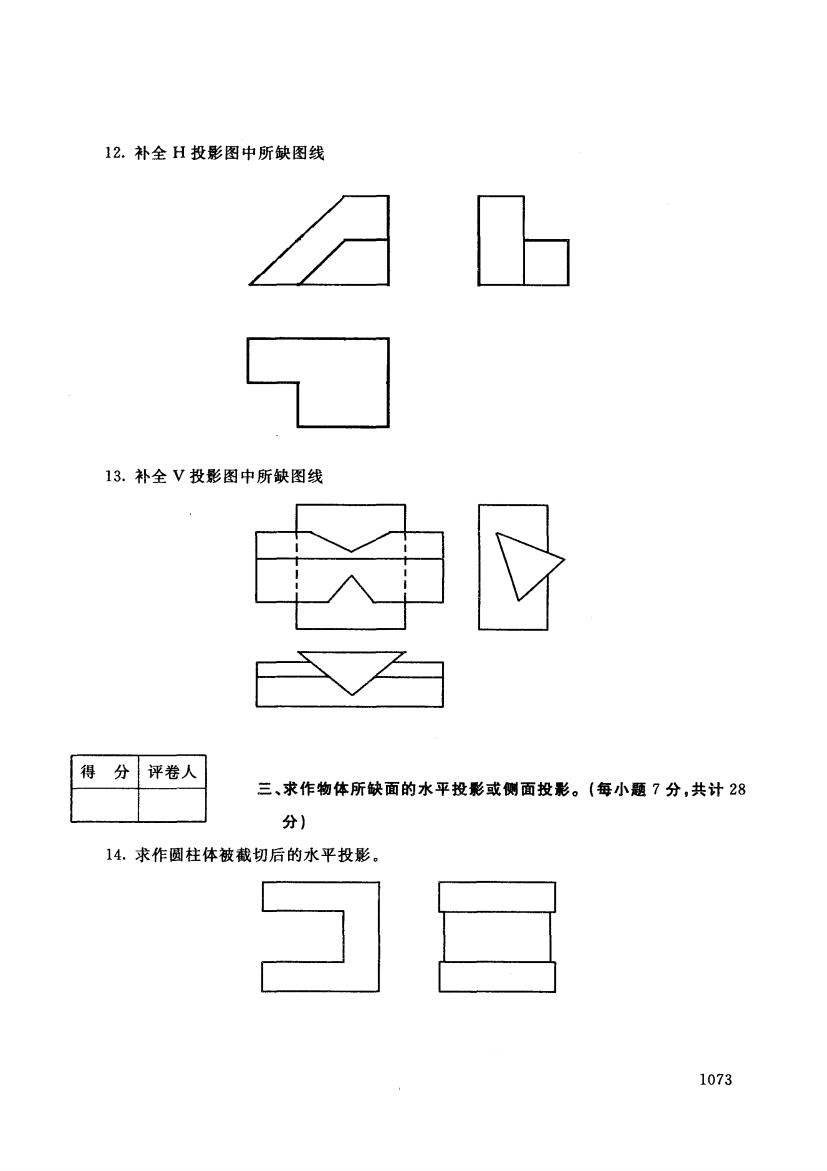

12.补全H投影图中所缺图线 山 13.补全V投影图中所缺图线 得 分 评卷人 三、求作物体所缺面的水平投影或侧面投影。（每小题7分，共计28 分) 14.求作圆柱体被截切后的水平投影。 灯 1073
12. 补全 投影图中所缺图线 13. 补全 投影图中所缺图线 户豆豆「 |得分|评卷人 i 三、求作物体所缺面的水平投影或侧面提影。{每小题 分，共计 28 分} 14. 求作圆柱体被截切后的水平投影。 1073
15.求作三棱锥被截切后的侧面投影 16.求作物体的侧面投影 17.求作物体被截切后水平投影 1074
15. 求作三棱锥被截切后的侧面投影 16. 求作物体的侧面投影 17. 求作物体被截切后水平投影 1074

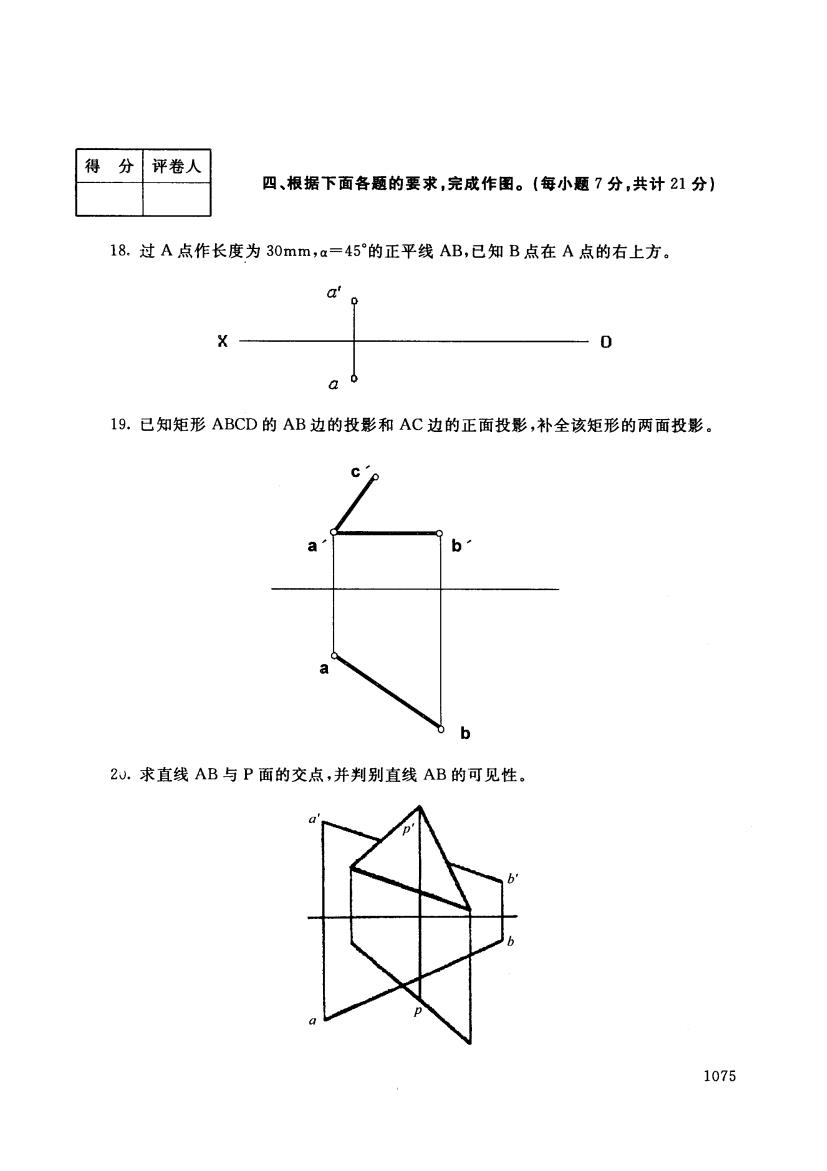

得分 评卷人 四、根据下面各题的要求，完成作图。（每小题7分，共计21分) 18.过A点作长度为30mm,a=45°的正平线AB,已知B点在A点的右上方。 a X 0 0 19.,已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。 b 6 2).求直线AB与P面的交点，并判别直线AB的可见性。 1075
|得分|评卷人| | 四、根据下面各题的要求，完成作固。{每小题 分，共计 21 分} 18. 点作长度为 30mm α=45。的正平线 AB. 已知 点在 点的右上方。 x 19. 己知矩形 ABCD AB 边的投影和 AC 边的正面投影，补全该矩形的两面投影。 a' b' b 2υ. 求直线 AB 面的交点，并判别直线 AB 的可见性。 b' b G 1075
