6.2功能陶瓷的基本性质 第六章功能陶瓷 二力学性质 ●弹性模量 年 舍7磁5e凉 ●机械强度 ●断裂韧性
二 力学性质 l 弹性模量 l 机械强度 l 断裂韧性 6.2 功能陶瓷的基本性质 第六章 功能陶瓷

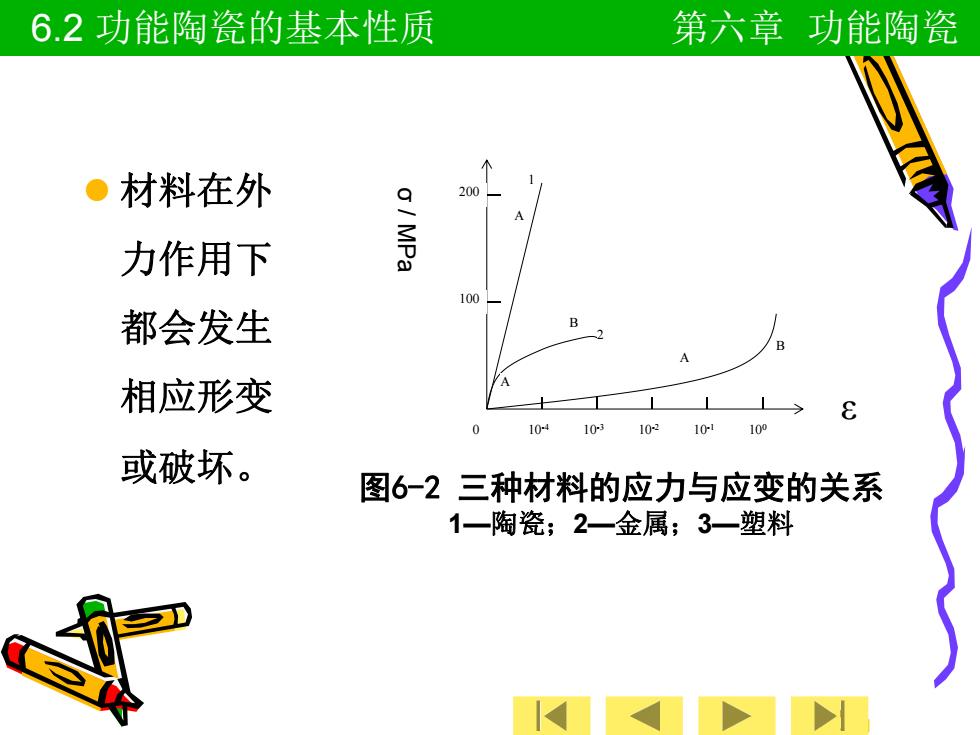

6.2功能陶瓷的基本性质 第六章功能陶瓷 ●材料在外 200 力作用下 o/MPa 100 都会发生 B 相应形变 E 104 103 10-2 101 100 或破坏。 图6-2三种材料的应力与应变的关系 1一陶瓷；2一金属；3一塑料
l 材料在外 力作用下 都会发生 相应形变 或破坏。 A 1 2 B 200 100 10 0 0 10 -1 10 -2 10 -3 10 -4 A A B σ / M P a ε 图6-2 三种材料的应力与应变的关系 1—陶瓷；2—金属；3—塑料 6.2 功能陶瓷的基本性质 第六章 功能陶瓷
6.2功能陶瓷的基本性质 第六章功能陶瓷 ●A段为弹性形变范围，遵守虎克定律。 曲线中AB段为塑性形变范围。多数陶瓷的塑 性形变范围很小或没有，断裂时呈脆性。 ·各种陶瓷在外力作用下发生形变或断裂规律是 不同的。研究其断裂机理，提高材料的强度和 韧性具有重大的理论意义和实际应用价值
6.2 功能陶瓷的基本性质 第六章 功能陶瓷 l A段为弹性形变范围，遵守虎克定律。 l 曲线中AB段为塑性形变范围。多数陶瓷的塑 性形变范围很小或没有，断裂时呈脆性。 l 各种陶瓷在外力作用下发生形变或断裂规律是 不同的。研究其断裂机理，提高材料的强度和 韧性具有重大的理论意义和实际应用价值

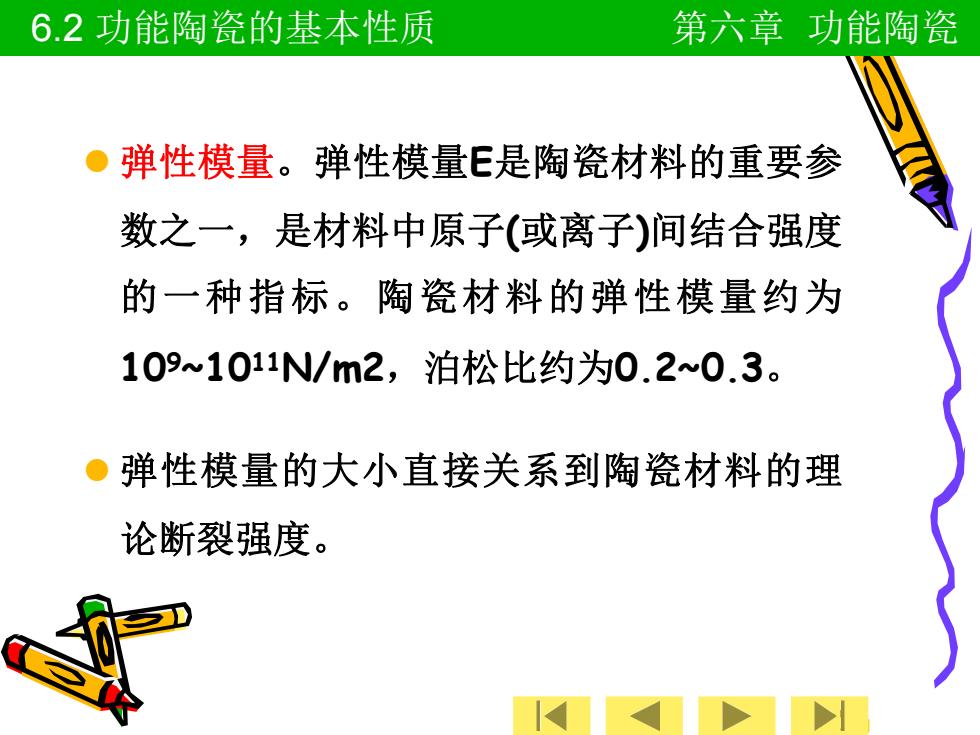

6.2功能陶瓷的基本性质 第六章功能陶瓷 。弹性模量。弹性模量E是陶瓷材料的重要参 数之一，是材料中原子（或离子）间结合强度 的一种指标。陶瓷材料的弹性模量约为 109~1011N/m2,泊松比约为0.2~0.3。 。弹性模量的大小直接关系到陶瓷材料的理 论断裂强度
l 弹性模量。弹性模量E是陶瓷材料的重要参 数之一，是材料中原子(或离子)间结合强度 的一种指标。陶瓷材料的弹性模量约为 109~1011N/m2，泊松比约为0.2~0.3。 l 弹性模量的大小直接关系到陶瓷材料的理 论断裂强度。 6.2 功能陶瓷的基本性质 第六章 功能陶瓷
6.2功能陶瓷的基本性质 第六章功能陶瓷 奥罗万(Orowan)计算的理论断裂强度oh可 用下式表达： 0h= EY (6-11) 式中y为断裂表面能，一般陶瓷材料Y约为104 J/cm2; ☑为原子间距，约为10-8cm;可以估算出
奥罗万(Orowan)计算的理论断裂强度σth可 用下式表达： a E th 式中γ为断裂表面能，一般陶瓷材料γ约为10-4 J/cm2； a （6-11） 为原子间距，约为10-8cm；可以估算出 6.2 功能陶瓷的基本性质 第六章 功能陶瓷
