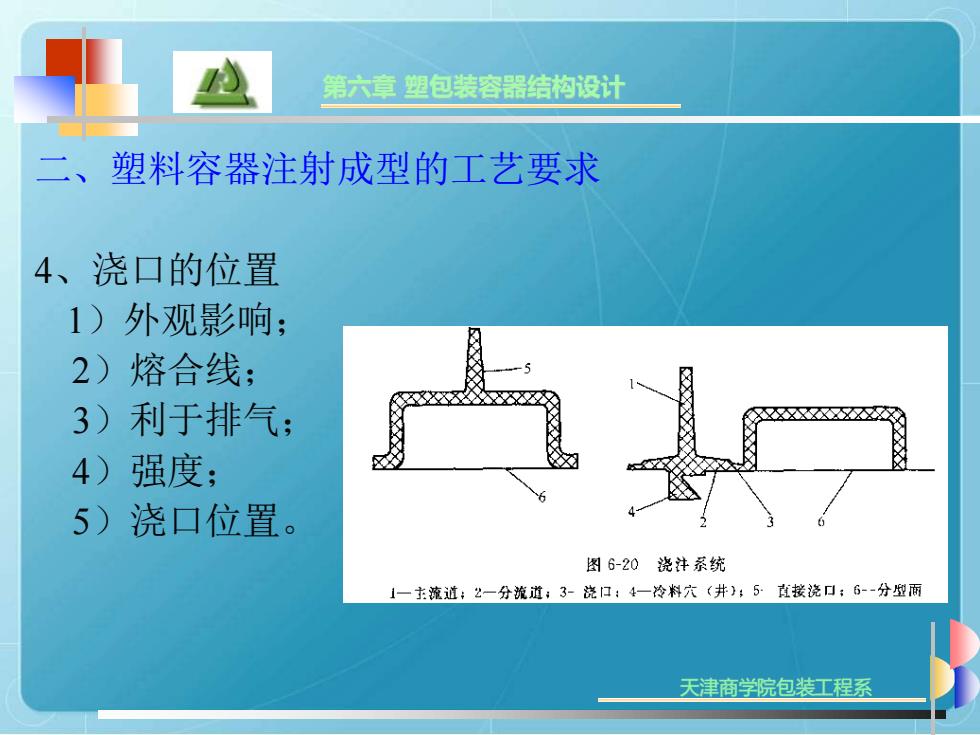

第六章 塑包装容器结构设计 天津商学院包装工程系 二、塑料容器注射成型的工艺要求 4、浇口的位置 1）外观影响； 2）熔合线； 3）利于排气； 4）强度； 5）浇口位置
第六章 塑包装容器结构设计 天津商学院包装工程系 二、塑料容器注射成型的工艺要求 4、浇口的位置 1）外观影响； 2）熔合线； 3）利于排气； 4）强度； 5）浇口位置

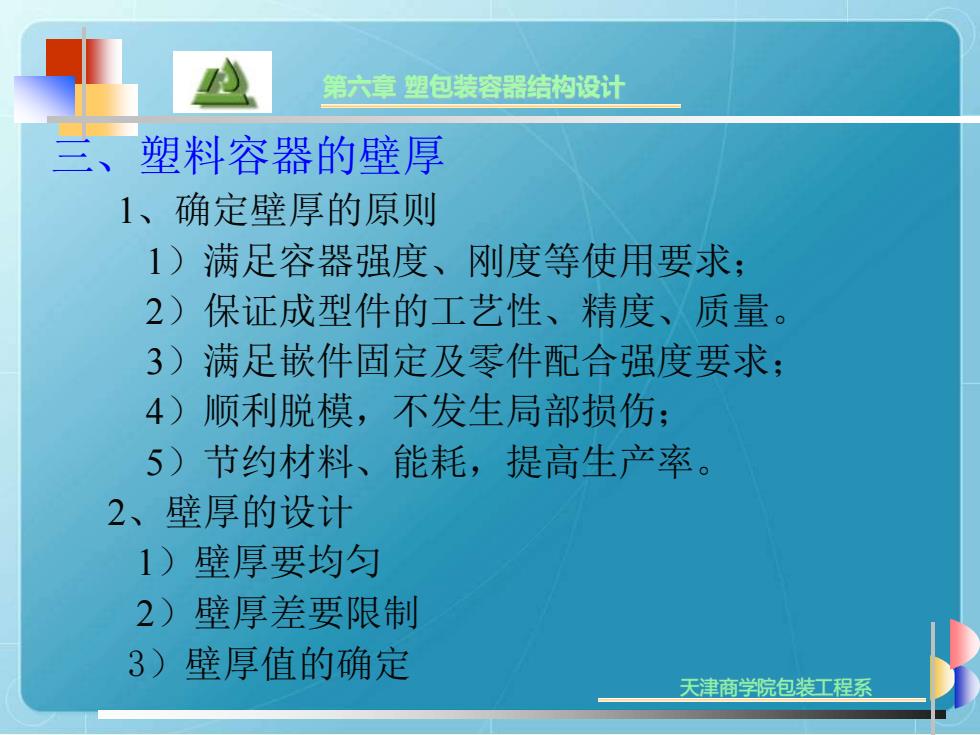

第六章 塑包装容器结构设计 天津商学院包装工程系 三、塑料容器的壁厚 1、确定壁厚的原则 1）满足容器强度、刚度等使用要求； 2）保证成型件的工艺性、精度、质量。 3）满足嵌件固定及零件配合强度要求； 4）顺利脱模，不发生局部损伤； 5）节约材料、能耗，提高生产率。 2、壁厚的设计 1）壁厚要均匀 2）壁厚差要限制 3）壁厚值的确定
第六章 塑包装容器结构设计 天津商学院包装工程系 三、塑料容器的壁厚 1、确定壁厚的原则 1）满足容器强度、刚度等使用要求； 2）保证成型件的工艺性、精度、质量。 3）满足嵌件固定及零件配合强度要求； 4）顺利脱模，不发生局部损伤； 5）节约材料、能耗，提高生产率。 2、壁厚的设计 1）壁厚要均匀 2）壁厚差要限制 3）壁厚值的确定

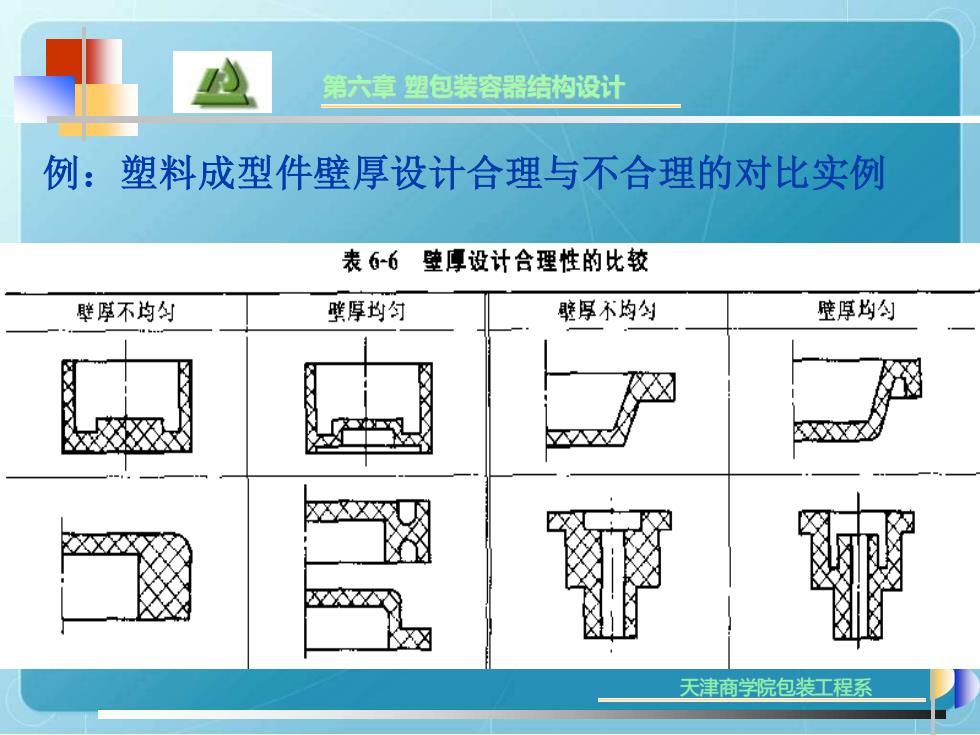

第六章 塑包装容器结构设计 天津商学院包装工程系 例：塑料成型件壁厚设计合理与不合理的对比实例
第六章 塑包装容器结构设计 天津商学院包装工程系 例：塑料成型件壁厚设计合理与不合理的对比实例
第六章 塑包装容器结构设计 天津商学院包装工程系
第六章 塑包装容器结构设计 天津商学院包装工程系

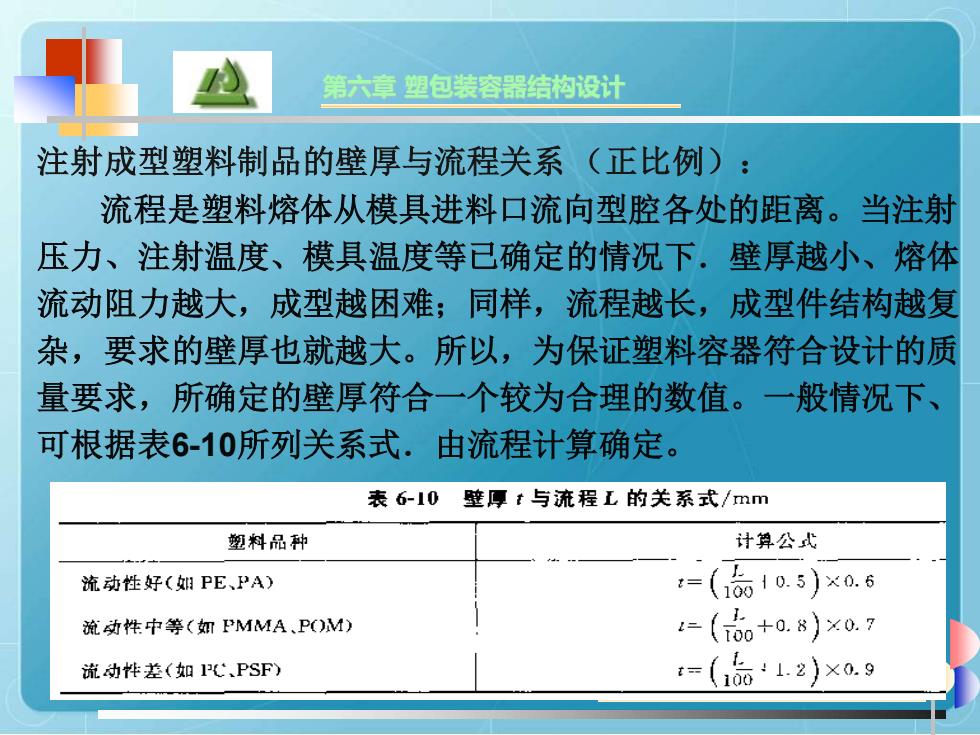

第六章 塑包装容器结构设计 天津商学院包装工程系 注射成型塑料制品的壁厚与流程关系 （正比例）： 流程是塑料熔体从模具进料口流向型腔各处的距离。当注射 压力、注射温度、模具温度等已确定的情况下．壁厚越小、熔体 流动阻力越大，成型越困难；同样，流程越长，成型件结构越复 杂，要求的壁厚也就越大。所以，为保证塑料容器符合设计的质 量要求，所确定的壁厚符合一个较为合理的数值。一般情况下、 可根据表6-10所列关系式．由流程计算确定
第六章 塑包装容器结构设计 天津商学院包装工程系 注射成型塑料制品的壁厚与流程关系 （正比例）： 流程是塑料熔体从模具进料口流向型腔各处的距离。当注射 压力、注射温度、模具温度等已确定的情况下．壁厚越小、熔体 流动阻力越大，成型越困难；同样，流程越长，成型件结构越复 杂，要求的壁厚也就越大。所以，为保证塑料容器符合设计的质 量要求，所确定的壁厚符合一个较为合理的数值。一般情况下、 可根据表6-10所列关系式．由流程计算确定
