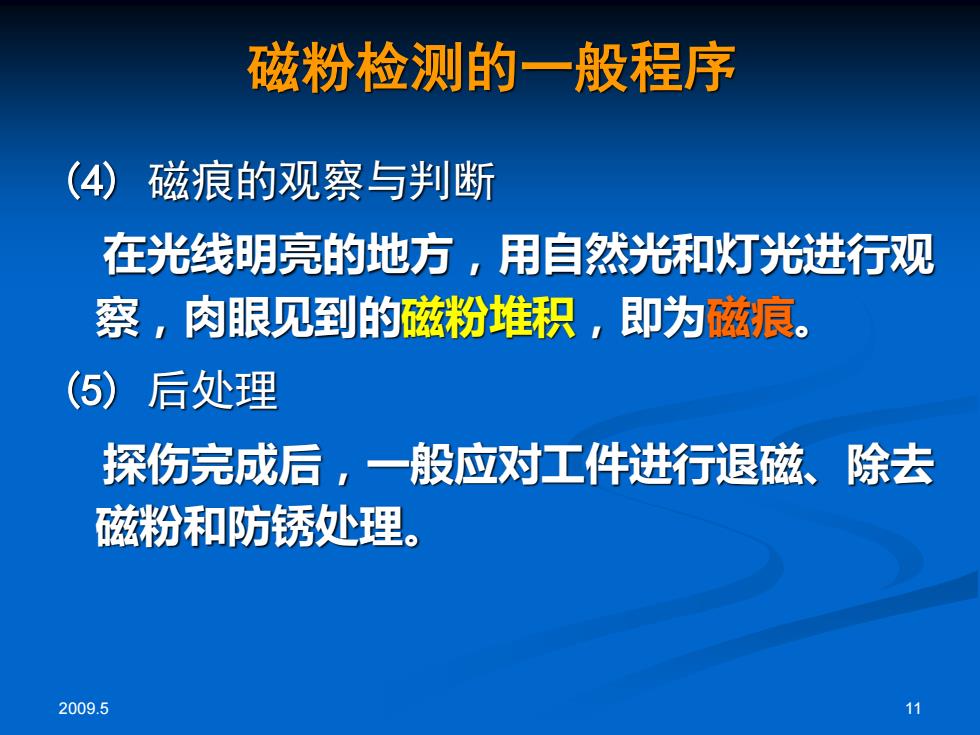

磁粉检测的一般程序 (4) 磁痕的观察与判断 在光线明亮的地方，用自然光和灯光进行观 察，肉眼见到的磁粉堆积，即为磁痕。 (⑤)后处理 探伤亮成后，一般应对工件进行退磁、除去 磁粉和防锈处理。 2009.5 71
2009.5 11 磁粉检测的一般程序 (4) 磁痕的观察与判断 在光线明亮的地方，用自然光和灯光进行观 察，肉眼见到的磁粉堆积，即为磁痕。 (5) 后处理 探伤完成后，一般应对工件进行退磁、除去 磁粉和防锈处理

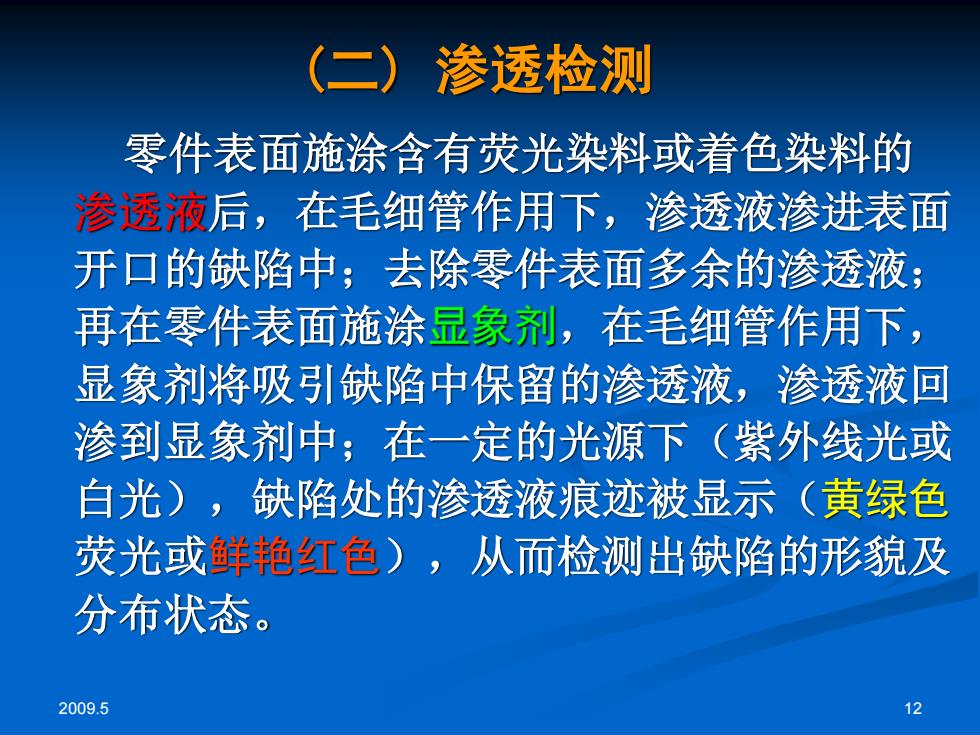

(二)渗透检测 零件表面施涂含有荧光染料或着色染料的 渗透液后，在毛细管作用下，渗透液渗进表面 开口的缺陷中；去除零件表面多余的渗透液； 再在零件表面施涂显象剂，在毛细管作用下， 显象剂将吸引缺陷中保留的渗透液，渗透液回 渗到显象剂中；在一定的光源下（紫外线光或 白光)，缺陷处的渗透液痕迹被显示（黄绿色 荧光或鲜艳红色)，从而检测出缺陷的形貌及 分布状态。 2009.5 12
2009.5 12 (二) 渗透检测 零件表面施涂含有荧光染料或着色染料的 渗透液后，在毛细管作用下，渗透液渗进表面 开口的缺陷中；去除零件表面多余的渗透液； 再在零件表面施涂显象剂，在毛细管作用下， 显象剂将吸引缺陷中保留的渗透液，渗透液回 渗到显象剂中；在一定的光源下（紫外线光或 白光），缺陷处的渗透液痕迹被显示（黄绿色 荧光或鲜艳红色），从而检测出缺陷的形貌及 分布状态

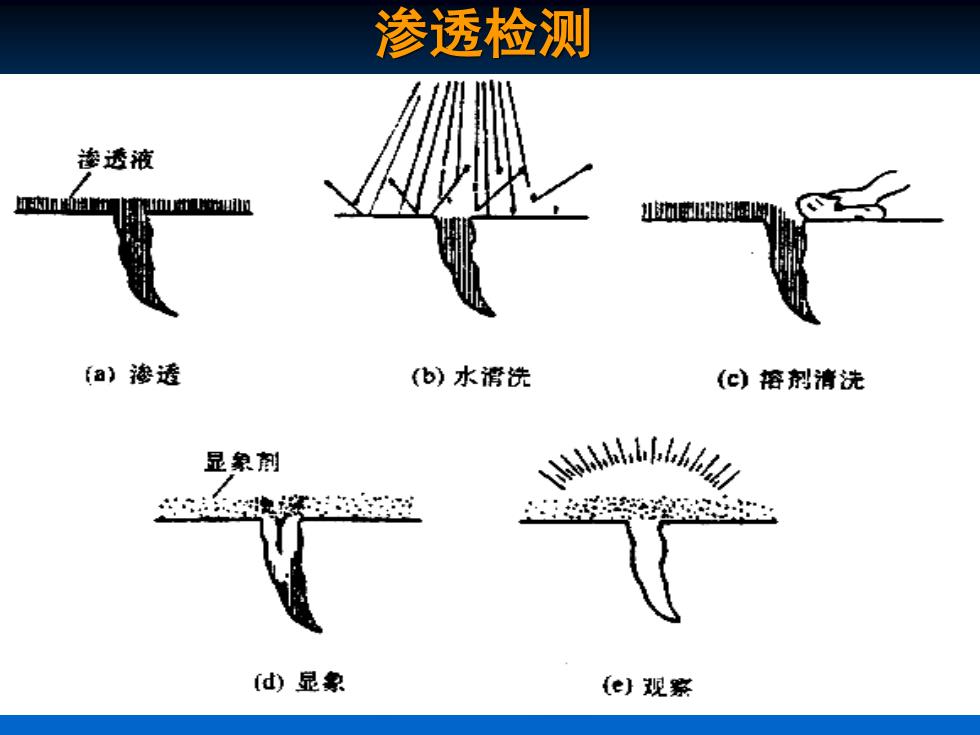

渗透检测 渗透液 ENI 的牌 a)渗适 (b)水滑洗 (c)榕剂清洗 显象剂 3aoh4 速落过 2巴 (d)显象 (e)现察
2009.5 13 渗透检测

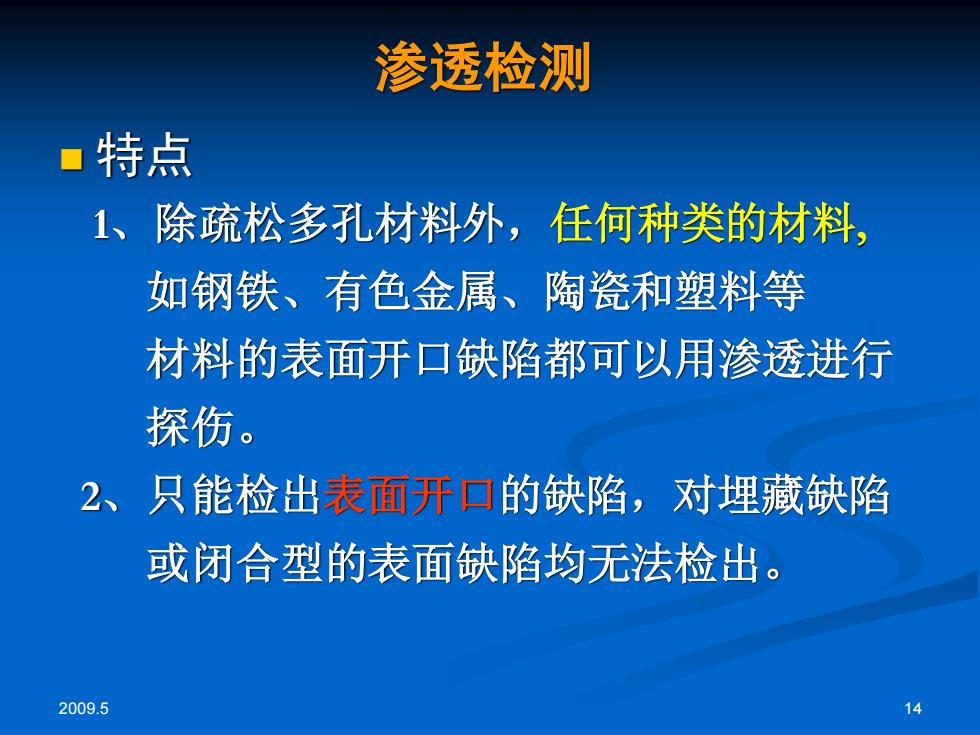

渗透检测 ■特点 1、除疏松多孔材料外，任何种类的材料， 如钢铁、有色金属、陶瓷和塑料等 材料的表面开口缺陷都可以用渗透进行 探伤。 2、只能检出表面开口的缺陷，对埋藏缺陷 或闭合型的表面缺陷均无法检出。 2009.5 14
2009.5 14 渗透检测 ◼ 特点 1、除疏松多孔材料外，任何种类的材料, 如钢铁、有色金属、陶瓷和塑料等 材料的表面开口缺陷都可以用渗透进行 探伤。 2、只能检出表面开口的缺陷，对埋藏缺陷 或闭合型的表面缺陷均无法检出

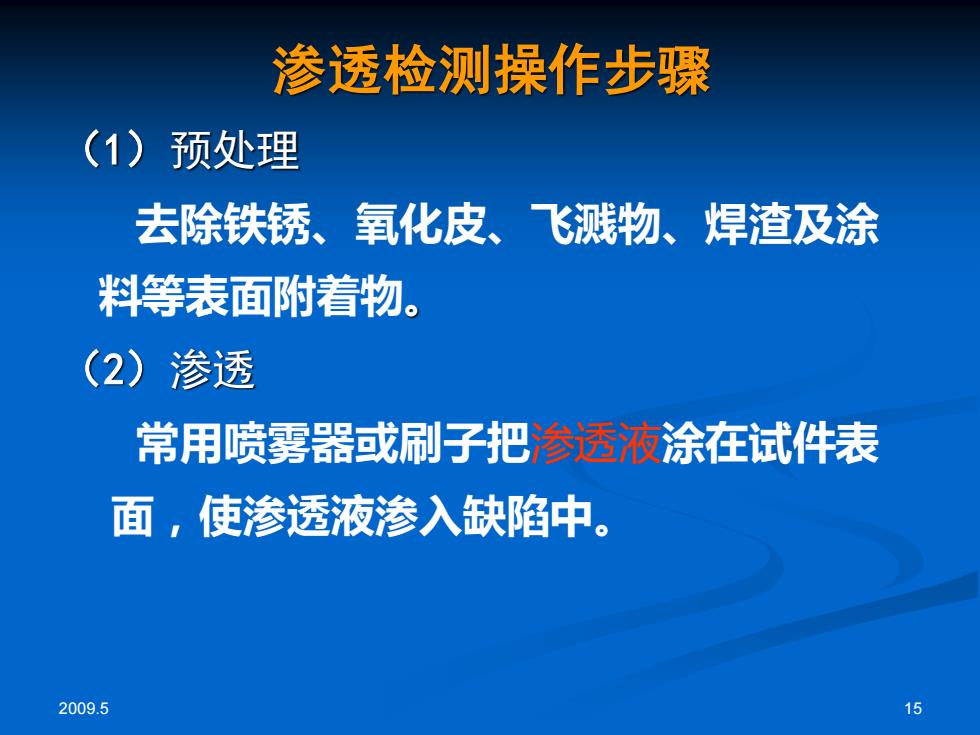

渗透检测操作步骤 (1)预处理 去除铁锈、氧化皮、飞溅物、焊渣及涂 料等表面附着物。 (2)渗透 常用喷雾器或刷子把渗透液涂在试件表 面，使渗透液渗入缺陷中。 2009.5 15
2009.5 15 渗透检测操作步骤 （1）预处理 去除铁锈、氧化皮、飞溅物、焊渣及涂 料等表面附着物。 （2）渗透 常用喷雾器或刷子把渗透液涂在试件表 面，使渗透液渗入缺陷中
