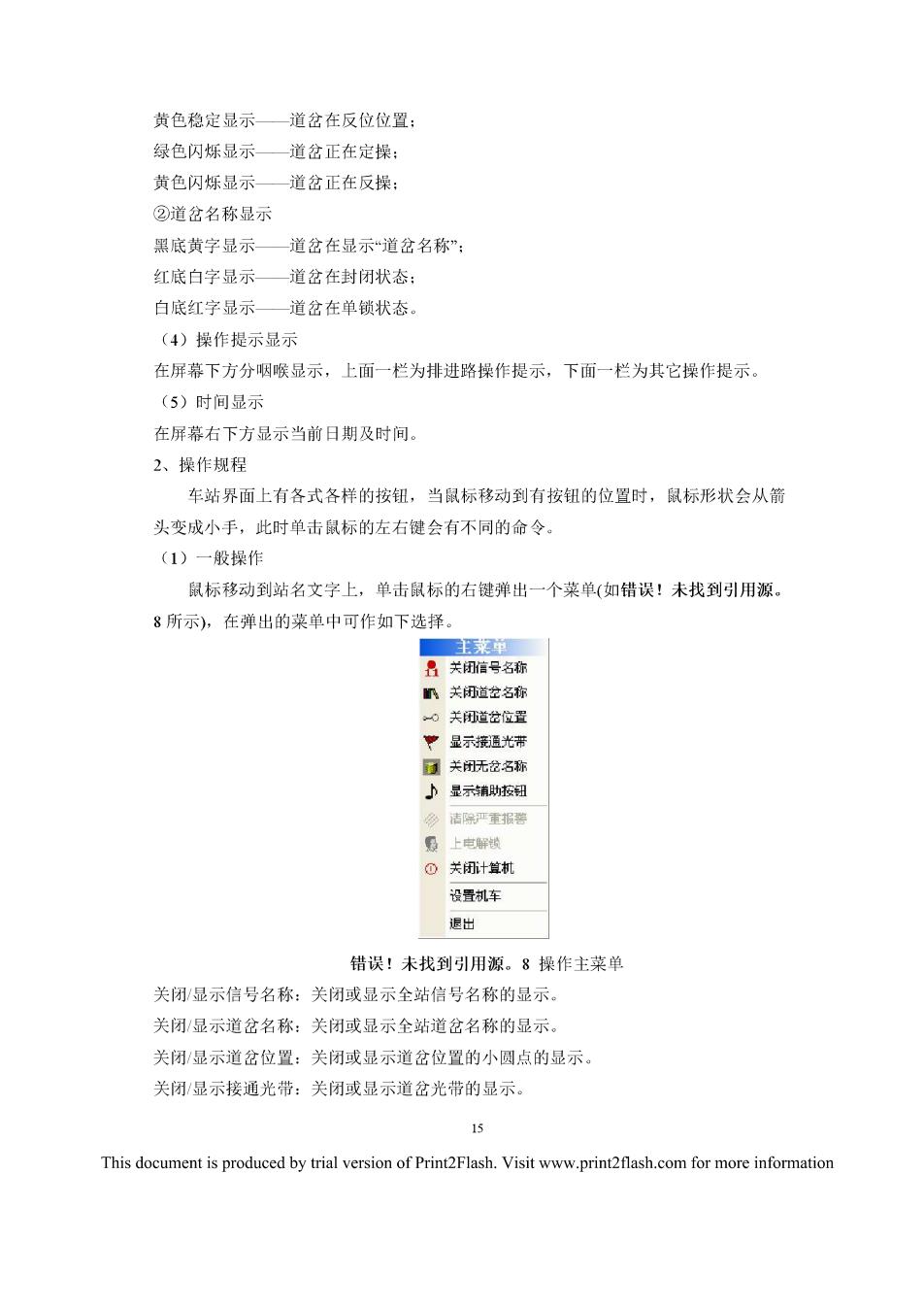

黄色稳定显示—道岔在反位位置： 绿色闪烁显示—道岔正在定操： 黄色闪烁显示 道岔正在反操 ②道岔名称显示 黑底黄字显示道岔在显示“道岔名称” 红底白字显示 道岔在封闭状态： 白底红字显示 一道岔在单锁状态。 (4)操作提示显示 在屏幕下方分咽喉显示，上面一栏为排进路操作提示，下面一栏为其它操作提示 (5)时间显示 在屏幕右下方显示当前日期及时间。 2、操作规程 车站界面上有各式各样的按钮，当鼠标移动到有按钮的位置时，鼠标形状会从箭 头变成小手，此时单击鼠标的左右键会有不同的命令。 (1)一般操作 鼠标移动到站名文字上，单击鼠标的右键弹出一个菜单（如错误！未找到引用源。 8所示)，在弹出的菜单中可作如下选择。 主的 昌关闭值号名称 关闭益之名称 关过拉位 学显示摘ǚ光新 口关无龙名称 人显示助按翻 夏上电解拨 @关历十草机 设晋机车 退出 错误！未找到引用源。8操作主菜单 关闭/显示信号名称：关闭或显示全站信号名称的显示。 关闭/显示道岔名称：关闭或显示全站道岔名称的显示。 关闭/显示道岔位置：关闭或显示道岔位置的小圆点的显示 关闭/显示接通光带：关闭或显示道岔光带的显示。 15 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
关闭/显示无岔名称：关闭或显示无岔区段名称的显示。 关闭/显示辅助按钮：关闭或显示全站辅助按钮的显示。 上电解锁：系统运行时，整个站场全部锁闭，下发此命令解锁 (2)信号操作 列车按钮为信号机旁边的绿色方框，调车按钮为信号机本身，通过按钮为带接车 信号名与“TA”组合文字的绿色方框，引导按钮为对应进站信号的列车按钮或通过按 钮，灰色的圆按钮为只可做调车终端按钮，不带信号机的绿色方框为只可做列车终端 按钮。误碰按钮后，可通过在按钮上按鼠标右键，选择总取消或总人解来取消错误操 作 ①加封 为了防止误碰按钮，或误取消某列车进路，对所有的列车信号均可设置封锁标记， 当对信号加封后，必须解封才能对其进行按钮或取消人解操作。 ②解封 对列车信号加封后，信号的弹出菜单将变为解封”，选中此莱单将取消对此信号 的封锁标记。 (3)各种进路的办理与取消 ①排列列车进路 用鼠标左键顺序单击列车进路的始端列车按钮，变更按钮（需排列变更进路时）或 终端列车按钮。进路中所有的调车按钮都可作列车进路的变更按钮，反向列车按钮做 列车进路的终端按钮 ②排列列车通过进路 按压进路始端通过按钮和进路终端按钮，进路排通后，接车进路和发车进路的白 光带同时点亮，进出站信号开放。 ③排列调车进路 用鼠标左健顺序单击调车进路的始端调车按钮，变更按钮（需排列调车变更进路 时)，终端按钮。进路中所有同方向非单置信号和反方向单置信号都可作调车进路的变 更按钮，反方向非单置信号和同方向单置信号可作调车进路的终端按钮。排列长调车 进路时，顺序按压进路始端和终端的调车按钮，进路排通后，同一方向的调车信号机 白灯由远到近顺序开放。 ④重复开放信号 根据进路的性质用鼠标左键单击进路始端列车按钮或调车进路的始端调车信号按 钮. 16 This document is produced by trial version of Prin2Flash.Visit www.print2flash.com for more information
