实验一、光学显微镜使用 及显微摄影技术 Dr.Tian 2002
实验一、光学显微镜使用 及显微摄影技术
一、实验日的 ·1.了解显微镜各部分的名称、结构和功能， 学习普通光学显微镜、暗视野显微镜、相 差显微镜、荧光显微镜、微分干涉差显微 镜、倒置显微镜、显微操作仪等的构造和 使用方法。 ·2.掌握显微摄影的基本方法，学会显微镜 的视差校正，曝光控制 Dr.Tian 2002
一、实验目的 • 1．了解显微镜各部分的名称、结构和功能， 学习普通光学显微镜、暗视野显微镜、相 差显微镜、荧光显微镜、微分干涉差显微 镜、倒置显微镜、显微操作仪等的构造和 使用方法。 • 2 ．掌握显微摄影的基本方法，学会显微镜 的视差校正，曝光控制

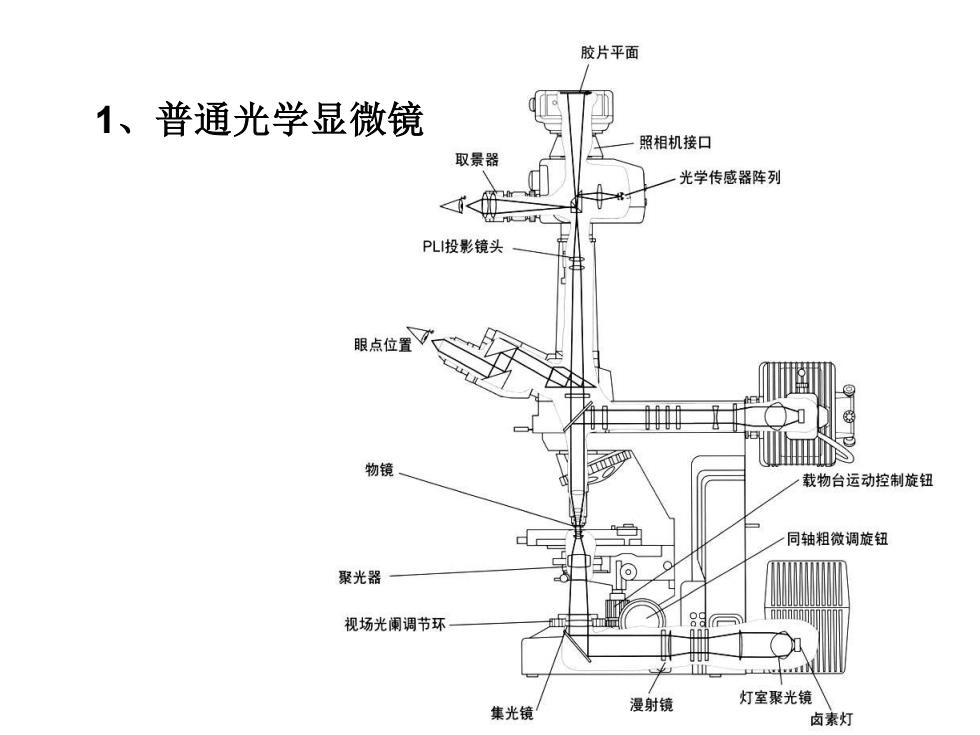

胶片平面 1、普通光学显微镜 照相机接口 取景器 光学传感器阵列 PL投影镜头 眼点位置 物镜 载物台运动控制旋钮 d c 同轴粗微调旋钮 聚光器 视场光阑调节环 漫射镜 灯室聚光镜 集光镜 卤素灯
1、普通光学显微镜
eye eyepiece (ocular) Light Pathway of Microscope objective specimen condenser light m☐ source /I1I1\
Light Pathway of Microscope
分辨力等于光点爱里圆盘的半径 R=0.61WN.A. 其中为入射光线波长；N.A.为镜口率=n sina/z2,n= 介质折射率；α=镜口角（样品对物镜镜口的张角）。 Airy disc Object Image Diaphragm Lens Kusuaqul http://www.cella.cn Distance
分辨力等于光点爱里圆盘的半径 R=0.61λ/N．A． 其中λ为入射光线波长；N．A．为镜口率 ＝ｎsinα/2，n= 介质折射率；α=镜口角（样品对物镜镜口的张角）
