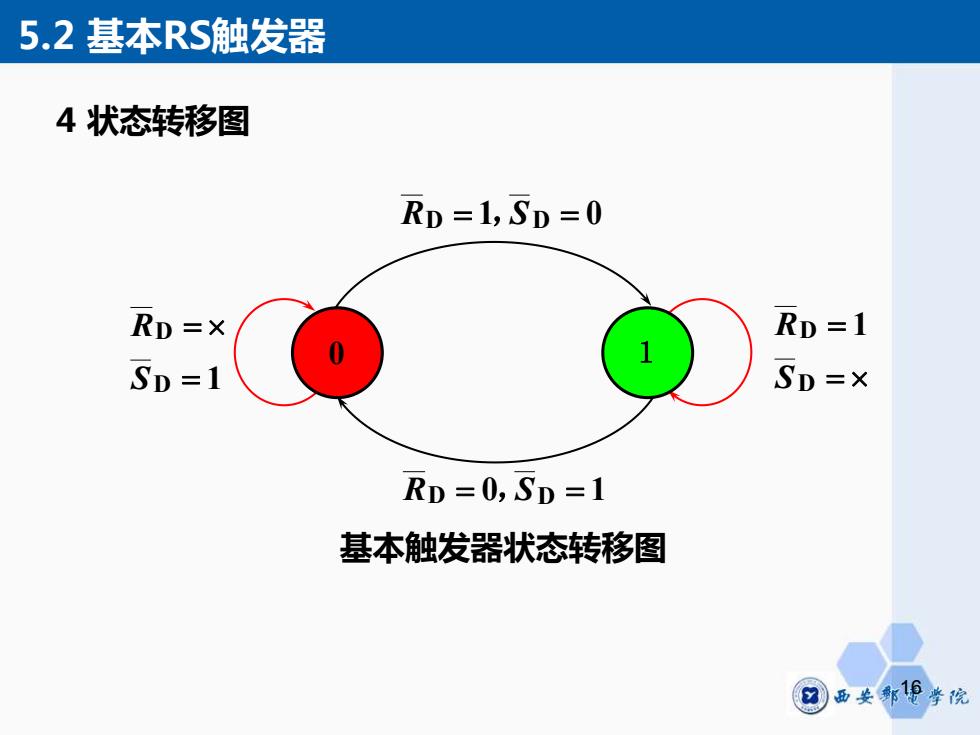

5.2基本RS触发器 4状态转移图 RD=1,SD=0 RD=x RD=1 1 Sp=1 Sp=x RD=0,SD=1 基本触发器状态转移图 ⊙西安郸1⑤举院
16 4 状态转移图 0 １ 基本触发器状态转移图 RD = 1，S D = 0 RD = 0，S D = 1 D 1 D = = S R = = D D 1 S R 5.2 基本RS触发器

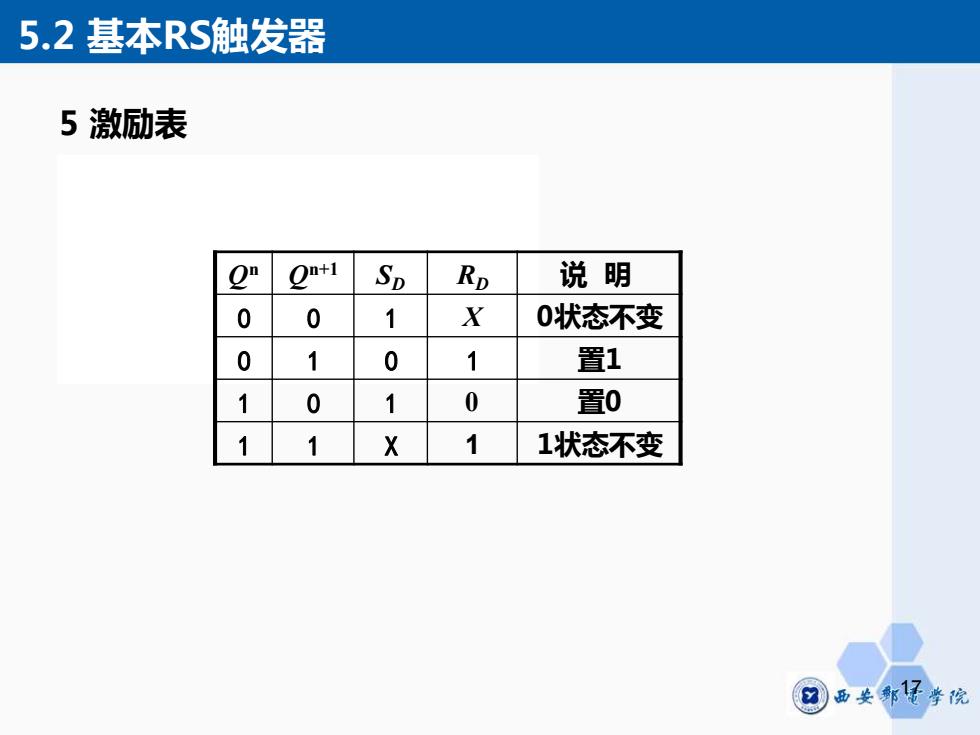

5.2基本RS触发器 5激励表 2 On+1 Sp Rp 说明 0 0 1 X 0状态不变 0 1 0 1 置1 1 0 1 0 置0 1 1 X 1 1状态不变 ⊙西卖新早拳院
17 Qn Qn+1 SD RD 说 明 0 0 1 X 0状态不变 0 1 0 1 置1 1 0 1 0 置0 1 1 X 1 1状态不变 5 激励表 5.2 基本RS触发器

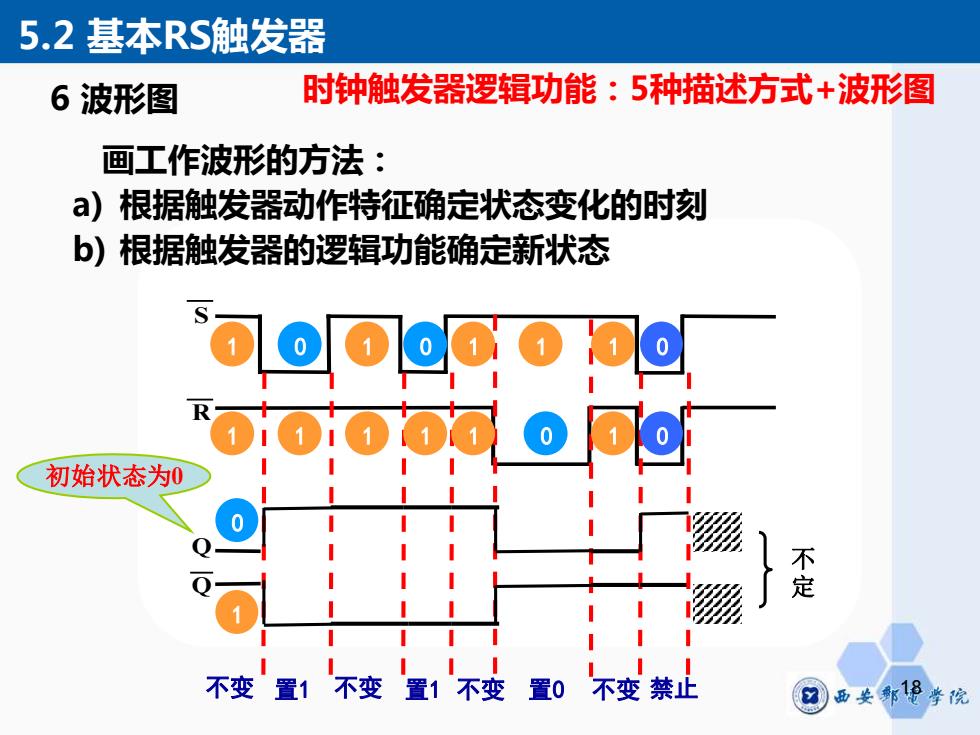

5.2基本RS触发器 6波形图 时钟触发器逻辑功能：5种描述方式+波形图 画工作波形的方法： a)根据触发器动作特征确定状态变化的时刻 b)根据触发器的逻辑功能确定新状态 可0可00可0！ 初始状态为0 不 不变置1不变置1不变 置0 不变禁止
18 画工作波形的方法： a) 根据触发器动作特征确定状态变化的时刻 b) 根据触发器的逻辑功能确定新状态 S R Q Q 0 不定 1 1 1 0 1 1 1 0 1 1 1 0 1 1 1 0 0 不 定 不变 置1 不变 置1 不变 置0 不变 禁止 6 波形图 时钟触发器逻辑功能：5种描述方式+波形图 初始状态为0 5.2 基本RS触发器
5.2基本RS触发器 例1工在用与门组成的基本RS触发器中，设初始状态为0， 知输汉)、S。的波形图，画出两输出端的波形图。 Rp Sp 初始状态为0 ⑧19举院
19 例1 在用与非门组成的基本RS触发器中，设初始状态为0， 知输入 RD 、 的波形图，画出两输出端的波形图。 Q Q 初始状态为0 5.2 基本RS触发器 D S
