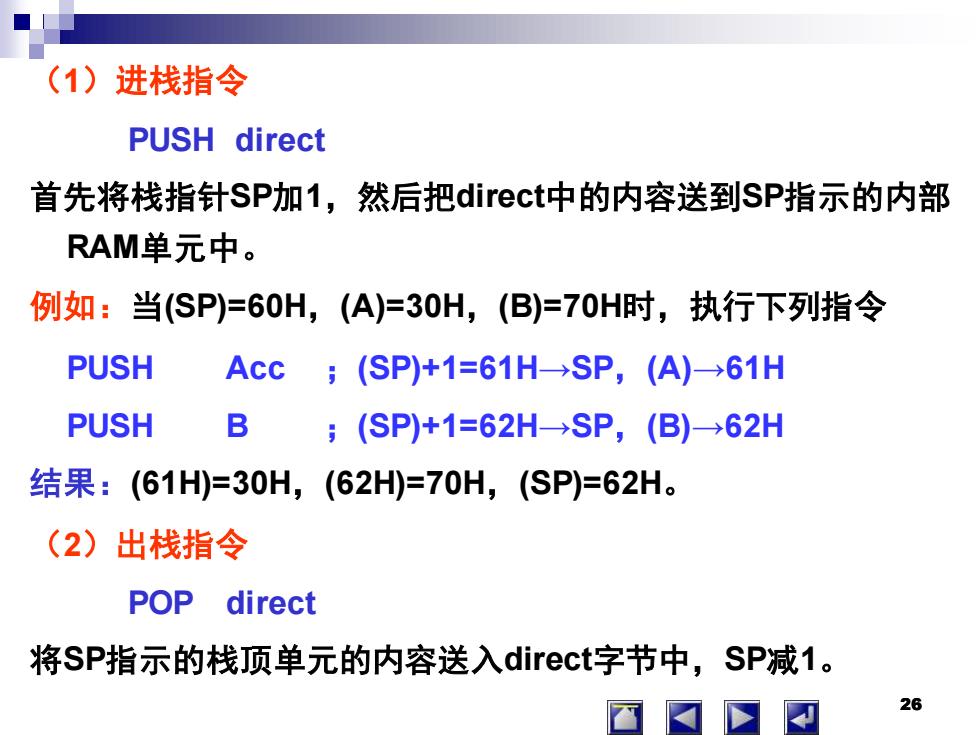

(1) 进栈指令 PUSH direct 首先将栈指针SP加1，然后把directr中的内容送到SP指示的内部 RAM单元中。 例如：当(SP)=60H,(A)=30H,(B)=70H时，执行下列指令 PUSH Acc;(SP)+1=61H→SP,(A)→61H PUSH B ;(SP)+1=62H→SP,(B)→62H 结果：(61H)=30H,(62H)=70H,(SP)=62H。 (2)出栈指令 POP direct 将SP指示的栈顶单元的内容送入direct字节中，SP减1。 26
26 （1）进栈指令 PUSH direct 首先将栈指针SP加1，然后把direct中的内容送到SP指示的内部 RAM单元中。 例如：当(SP)=60H，(A)=30H，(B)=70H时，执行下列指令 PUSH Acc ；(SP)+1=61H→SP，(A)→61H PUSH B ；(SP)+1=62H→SP，(B)→62H 结果：(61H)=30H，(62H)=70H，(SP)=62H。 （2）出栈指令 POP direct 将SP指示的栈顶单元的内容送入direct字节中，SP减1。 26

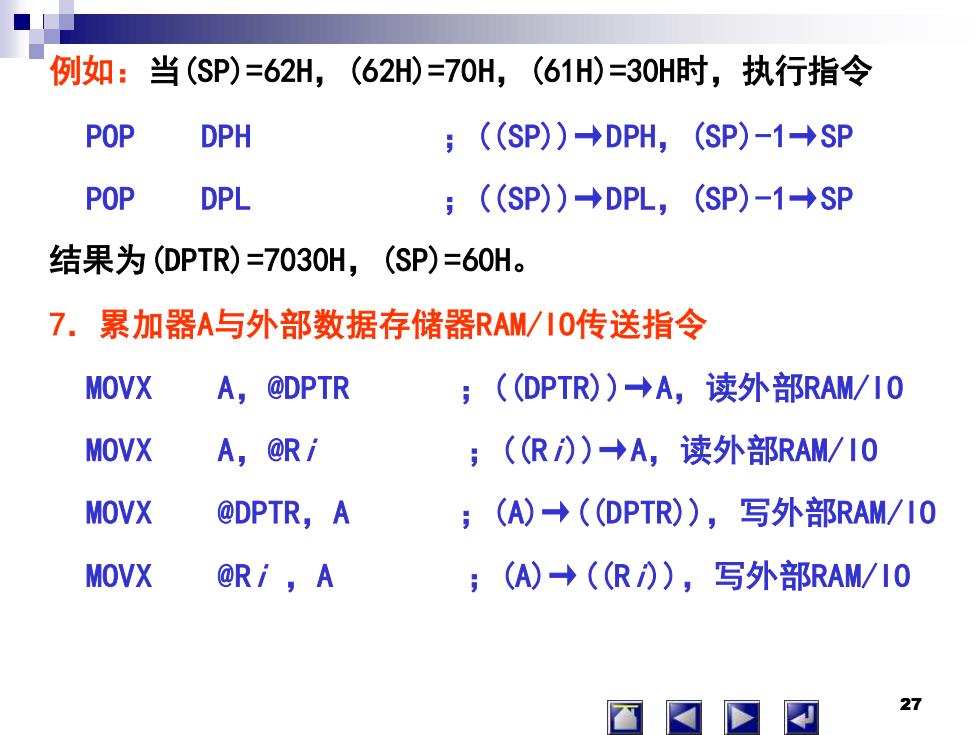

例如：当(SP)=62H,(62H)=70H,(61H)=30H时，执行指令 POP DPH ;(SP)→DPH,(SP)-1→SP POP DPL ;((SP))→DPL,(SP)-1→SP 结果为(DPTR)=7030H,(SP)=60H。 7.累加器A与外部数据存储器RAM/IO传送指令 MOVX A,@DPTR ;（(DPTR)→A,读外部RAM/IO MOVX A,@R/ ;（(R))→A,读外部RAM/IO MOVX @DPTR,A ;(A)→（(DPTR)),写外部RAM/IO MOVX @R/,A ;(A)→((R)),写外部RAM/I0
27 例如：当(SP)=62H，(62H)=70H，(61H)=30H时，执行指令 POP DPH ；((SP))→DPH，(SP)-1→SP POP DPL ；((SP))→DPL，(SP)-1→SP 结果为(DPTR)=7030H，(SP)=60H。 7．累加器A与外部数据存储器RAM/IO传送指令 MOVX A，@DPTR ；((DPTR))→A，读外部RAM/IO MOVX A，@Ri ；((Ri))→A，读外部RAM/IO MOVX @DPTR，A ；(A)→((DPTR))，写外部RAM/IO MOVX @Ri ，A ；(A)→((Ri))，写外部RAM/IO 27

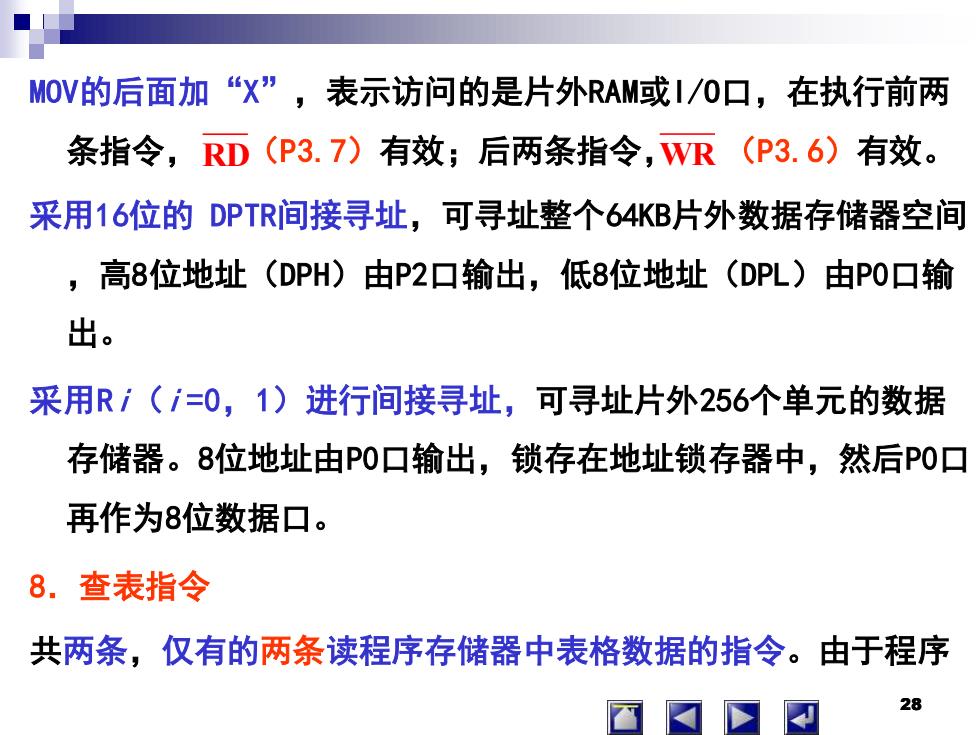

MOV的后面加“X”,表示访问的是片外RAM或I/0口，在执行前两 条指令，RD(P3.7)有效；后两条指令，WR(P3.6)有效。 采用16位的DPTR间接寻址，可寻址整个64KB片外数据存储器空间 ,高8位地址(DPH)由P2口输出，低8位地址(DPL)由P0口输 出。 采用Ri（=0,1)进行间接寻址，可寻址片外256个单元的数据 存储器。8位地址由P0口输出，锁存在地址锁存器中，然后P0口 再作为8位数据口。 8.查表指令 共两条，仅有的两条读程序存储器中表格数据的指令。由于程序
28 MOV的后面加“X”，表示访问的是片外RAM或I/O口，在执行前两 条指令， （P3.7）有效；后两条指令， （P3.6）有效。 采用16位的 DPTR间接寻址，可寻址整个64KB片外数据存储器空间 ，高8位地址（DPH）由P2口输出，低8位地址（DPL）由P0口输 出。 采用Ri（i =0，1）进行间接寻址，可寻址片外256个单元的数据 存储器。8位地址由P0口输出，锁存在地址锁存器中，然后P0口 再作为8位数据口。 8．查表指令 共两条，仅有的两条读程序存储器中表格数据的指令。由于程序 28 RD WR

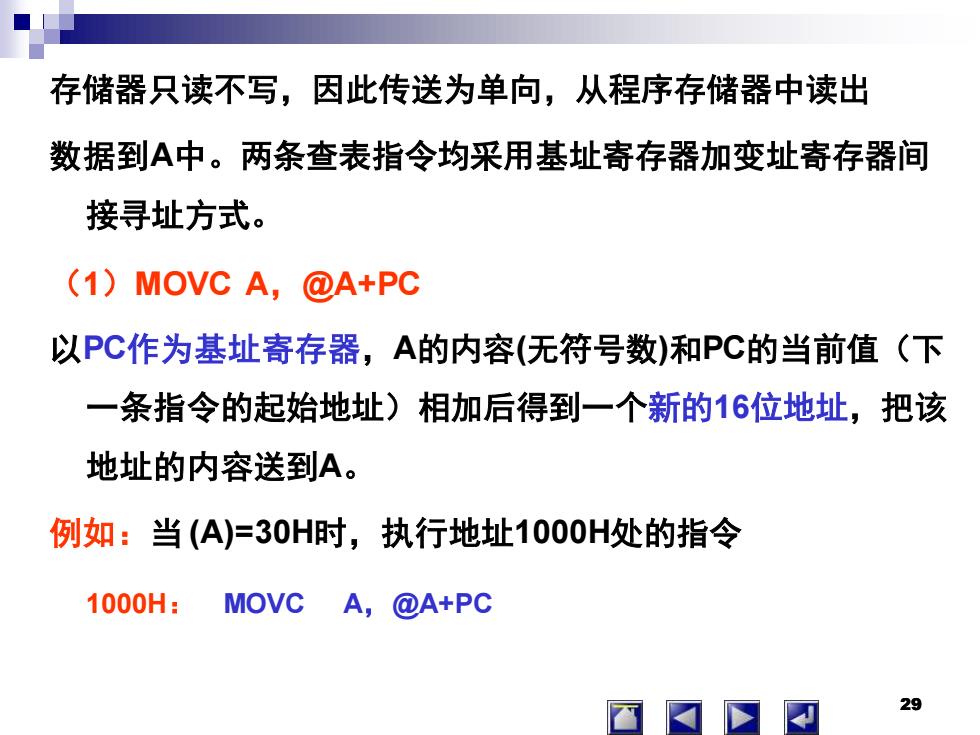

存储器只读不写，因此传送为单向，从程序存储器中读出 数据到A中。两条查表指令均采用基址寄存器加变址寄存器间 接寻址方式。 (1)MOVC A,@A+PC 以PC作为基址寄存器，A的内容（无符号数）和PC的当前值（下 一条指令的起始地址)相加后得到一个新的16位地址，把该 地址的内容送到A。 例如：当(A)=30H时，执行地址1000H处的指令 1000H: MOVC A,@A+PC 29
29 存储器只读不写，因此传送为单向，从程序存储器中读出 数据到A中。两条查表指令均采用基址寄存器加变址寄存器间 接寻址方式。 （1）MOVC A，@A+PC 以PC作为基址寄存器，A的内容(无符号数)和PC的当前值（下 一条指令的起始地址）相加后得到一个新的16位地址，把该 地址的内容送到A。 例如：当 (A)=30H时，执行地址1000H处的指令 1000H： MOVC A，@A+PC 29

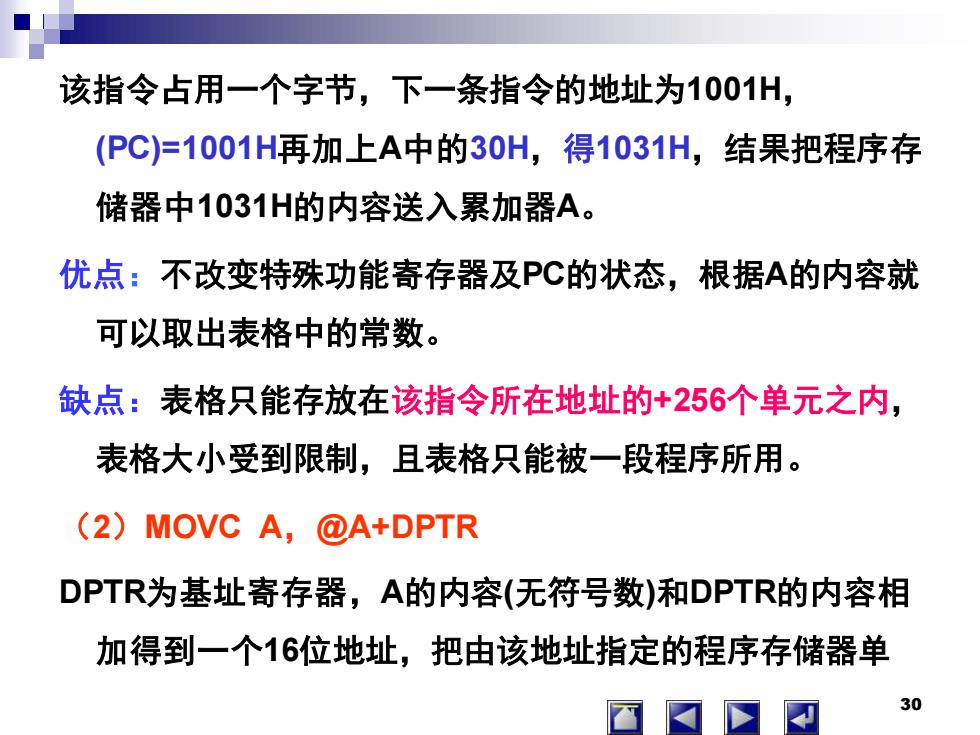

该指令占用一个字节，下一条指令的地址为1001H, (PC)=1001H再加上A中的30H,得1031H,结果把程序存 储器中1031H的内容送入累加器A。 优点：不改变特殊功能寄存器及PC的状态，根据A的内容就 可以取出表格中的常数。 缺点：表格只能存放在该指令所在地址的+256个单元之内， 表格大小受到限制，且表格只能被一段程序所用。 (2)MOVC A,@A+DPTR DPTR为基址寄存器，A的内容（无符号数）和DPTR的内容相 加得到一个16位地址，把由该地址指定的程序存储器单 30
30 该指令占用一个字节，下一条指令的地址为1001H， (PC)=1001H再加上A中的30H，得1031H，结果把程序存 储器中1031H的内容送入累加器A。 优点：不改变特殊功能寄存器及PC的状态，根据A的内容就 可以取出表格中的常数。 缺点：表格只能存放在该指令所在地址的+256个单元之内， 表格大小受到限制，且表格只能被一段程序所用。 （2）MOVC A，@A+DPTR DPTR为基址寄存器，A的内容(无符号数)和DPTR的内容相 加得到一个16位地址，把由该地址指定的程序存储器单
