试卷代号：2348 座位号■■ 中央广播电视大学2008一2009学年度第二学期“开放专科”期末考试 建筑力学 试题 2009年7月 题 号 一 二 三 总 分 分 数 得分 评卷人 一、单项选择题（每小题3分，共计30分） 1.若刚体在二个力作用下处于平衡，则此二个力必()。 A.大小相等 B.大小相等，作用在同一直线 C.方向相反，作用在同一直线 D.大小相等，方向相反，作用在同一直线 2.由两个物体组成的物体系统，共具有( )独立的平衡方程。 A.3 B.4 C.5 D.6 3.静定结构的几何组成特征是( )。 A.体系几何不变 B.体系几何不变且无多余约束 C.体系几何可变 D.体系几何瞬变 4.低碳钢的拉伸过程中，胡克定律在( )范围内成立。 A.弹性阶段 B.屈服阶段 C.强化阶段 D.颈缩阶段 1660
试卷代号:2348 座位号巨口 中央广播电视大学2008-2009学年度第二学期“开放专科”期末考试 建筑力学 试题 2009年 7月 题 号 总 分 分 数 得 分 评卷人 一、单项选择题(每小题 3分，共计 30分) 1.若刚体在二个力作用下处于平衡，则此二个力必( )。 A.大小相等 B.大小相等，作用在同一直线 C.方向相反，作用在同一直线 D.大小相等，方向相反，作用在同一直线 2.由两个物体组成的物体系统，共具有( )独立的平衡方程。 A. 3 B. 4 C. 5 D. 6 3.静定结构的几何组成特征是( )。 A.体系几何不变 B.体系几何不变且无多余约束 C.体系几何可变 D.体系几何瞬变 4.低碳钢的拉伸过程中，胡克定律在( )范围内成立。 A.弹性阶段 B.屈服阶段 C.强化阶段 D.颈缩阶段 1660

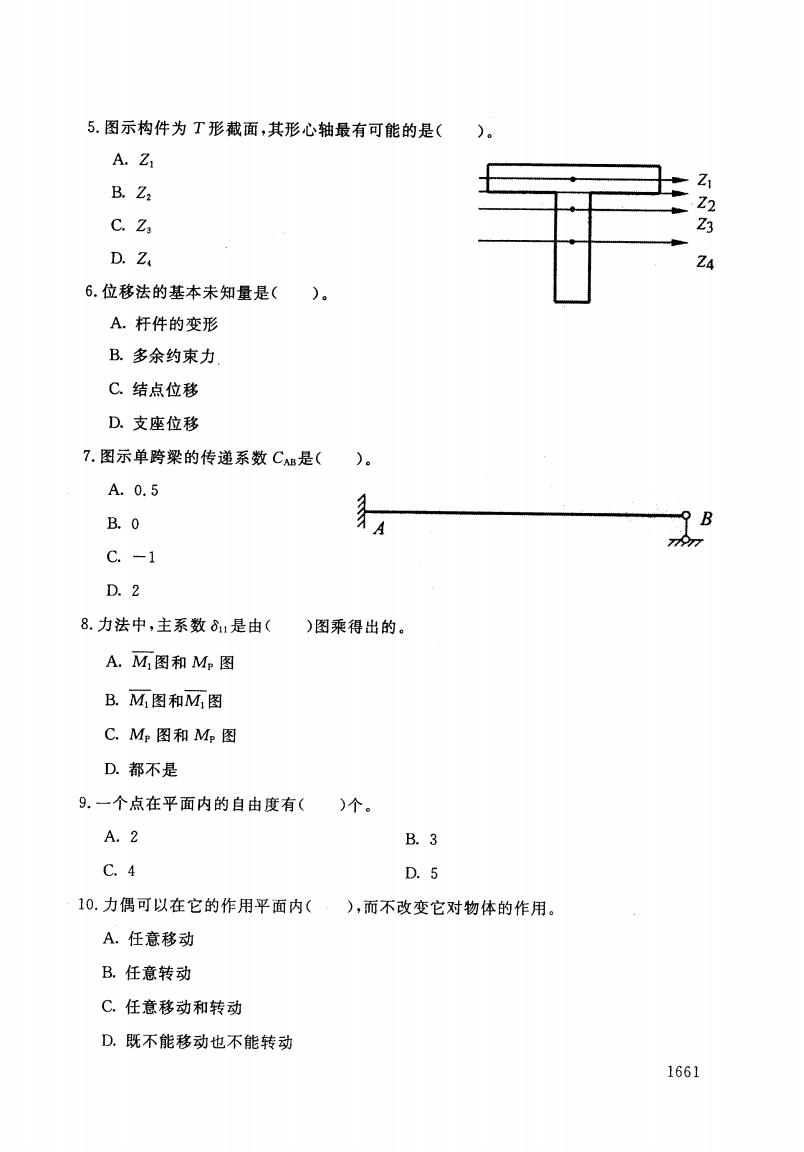

5.图示构件为T形截面，其形心轴最有可能的是( )。 A.Z B.Z2 Z C.Z3 D.Z. ZA 6.位移法的基本未知量是( )。 A.杆件的变形 B.多余约束力 C.结点位移 D.支座位移 7.图示单跨梁的传递系数CAB是( ）。 A.0.5 B.0 C.-1 D.2 8.力法中，主系数81是由( )图乘得出的。 A.M1图和M图 B.M1图和M1图 C.M图和Mp图 D.都不是 9.一个点在平面内的自由度有( )个。 A.2 B.3 C.4 D.5 10.力偶可以在它的作用平面内( ),而不改变它对物体的作用。 A.任意移动 B.任意转动 C.任意移动和转动 D.既不能移动也不能转动 1661
21 2 23 24 5.图示构件为 T形截面，其形心轴最有可能的是( A. Z1 B. ZZ C.23 D. Z, 6.位移法的基本未知量是( )。 A.杆件的变形 B.多余约束力. C.结点位移 D.支座位移 7.图示单跨梁的传递系数 C}是( )。 A. 0. 5 B. 0 C. 一 1 D. 2 8.力法 中，主系数 8, }是由( )图乘得出的。 A.从 图和 MP图 B.从 图和M,图 C. MP图和 Mp图 D.都不是 9一 个点在平面内的自由度有( A. 2 C. 4 10.力偶可以在它的作用平面内( A.任意移动 B.任意转动 C.任意移动和转动 D.既不能移动也不能转动 )个 B. 3 D. 5 )，而不改变它对物体的作用 。 1661
得分 评卷人 二、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表 示正确，以X表示错误) 1.约束是阻碍物体运动的限制物。() 2.力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。() 3.力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置有关。 () 4,几何不变体系是指在荷载作用下，不考虑材料的位移时，结构的形状和位置都不可能变 化的结构体系。() 5.没有多余约束的几何不变体系组成的结构是超静定结构。() 6.平行于梁横截面的内力是剪力，作用面与梁横截面垂直的内力偶是弯矩。() 7.轴向拉伸（压缩）的正应力大小和轴力的大小成正比，规定拉为正，压为负。() 8.安全因素取值大于1的目的是为了使构件具有足够的安全储备。（) 9.压杆上的压力大于临界荷载，是压杆稳定平衡的前提。（) 10.梁横截面竖向线位移称为挠度，横截面绕中性轴转过的角度称为转角。() 11.图乘法的正负号规定为：面积w与纵坐标y。在杆的同一边时，乘积wy%应取正号；面 积w与纵坐标y。在杆的不同边时，乘积ωyo应取负号。() 12.结点角位移的数目就等于结构超静定的次数。() 13.物体系统是指由若干个物体通过约束按一定方式连接而成的系统。() 14.有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者大。 () 15.计算简图是指经过简化后可以用于对实际结构进行受力分析的图形。() 1662
得 分 评卷人 二、判断题(每小题 2分，共计 30分。将判断结果填入括弧，以了表 示正确 ，以X表示错误) 1.约束是阻碍物体运动的限制物。( ) 2.力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。( ) 3.力系简化所得的合力的投影和简化中心位置有关 ，而合力偶矩和简化中心位置有关 。 ( ) 4.几何不变体系是指在荷载作用下，不考虑材料的位移时，结构的形状和位置都不可能变 化的结构体系。( ) 5.没有多余约束的几何不变体系组成的结构是超静定结构。( ) 6.平行于梁横截面的内力是剪力，作用面与梁横截面垂直的内力偶是弯矩。( ) 7.轴向拉伸(压缩)的正应力大小和轴力的大小成正比，规定拉为正，压为负。( ) 8.安全因素取值大于 1的 目的是为了使构件具有足够的安全储备 。( ) 9.压杆上的压力大于临界荷载，是压杆稳定平衡的前提。( ) 10.梁横截面竖向线位移称为挠度 ，横截面绕中性轴转过的角度称为转角。( ) 11.图乘法的正负号规定为:面积 。与纵坐标 y。在杆的同一边时，乘积 。y。应取正号;面 积 。与纵坐标 y。在杆的不同边时，乘积 。y。应取负号。( ) 12.结点角位移的数 目就等于结构超静定的次数。( ) 13.物体系统是指由若干个物体通过约束按一定方式连接而成的系统。( ) 14.有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者大。 ( ) 15.计算简图是指经过简化后可以用于对实际结构进行受力分析的图形。( ) 1662
得 分 评卷人 三、计算题（共40分） 1.计算下图所示桁架的支座反力及1、2杆的轴力。(10分) 12kN D 4m 4m 4m 4m 2.画出下图所示梁的内力图。(10分) 12kN 4kN/m A D B 1663
得 分 评卷人 三、计算题(共 40分) 1.计算下图所示析架的支座反力及 1,2杆的轴力。(10分) l2kN 4m 4m /// 2.画出下图所示梁的内力图。(10分) 12kN 4kNlm 1663
3.用力矩分配法计算下图(a)所示连续粱，并画M图。固端弯矩表见图(b)和图(c)所示。 (20分) 20kN 10kN/m 牙 A 1.5 产1 E 2 6m 4m 4m 6m 图(a) Fp B 2 M ÷、92 8 M=0 8 M= 8 图(b) 图(c) 1664
.用力矩分配法计算下图(a)所示连续梁，并画M 图。固端弯矩表见图(b)和图(。)所示。 (20分) 图(a Fp // M;二一誓 M:一” M FA刀 二_FPl 8 图(c) Mn ‘ _F S Pl 图(b) 1664
