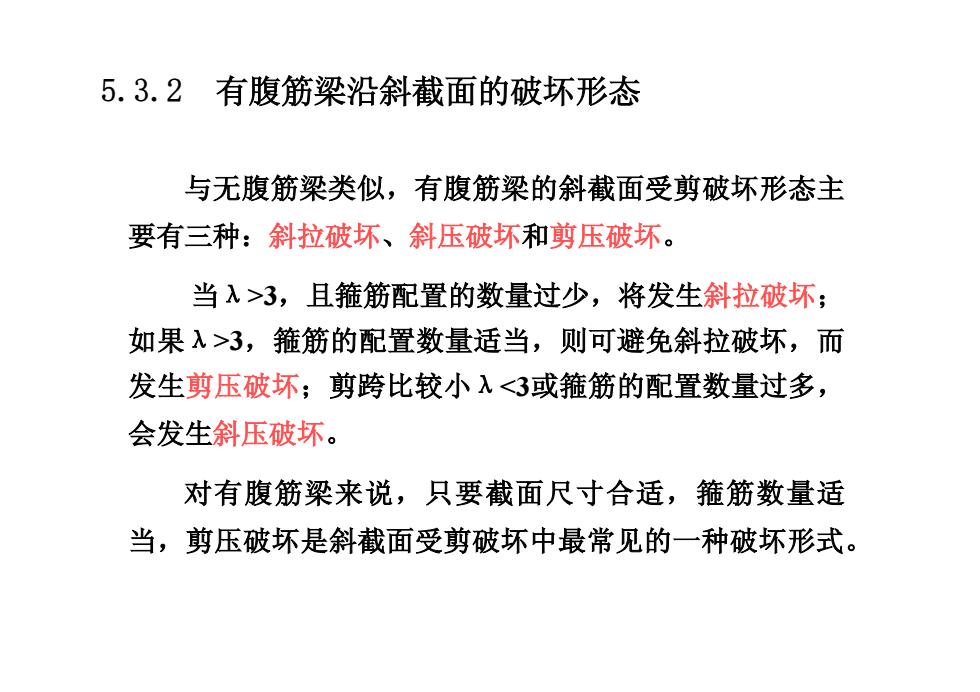

5. 3. 2有腹筋梁沿斜截面的破坏形态与无腹筋梁类似，有腹筋梁的斜截面受剪破坏形态主要有三种：斜拉破坏、斜压破坏和剪压破坏。当入>3，且箍筋配置的数量过少，将发生斜拉破坏；如果入>3，箍筋的配置数量适当，则可避免斜拉破坏，而发生剪压破坏：剪跨比较小入<3或箍筋的配置数量过多，会发生斜压破坏。对有腹筋梁来说，只要截面尺寸合适，箍筋数量适当，剪压破环是斜截面受剪破坏环中最常见的一种破坏形式
5.3.2 有腹筋梁沿斜截面的破坏形态 与无腹筋梁类似，有腹筋梁的斜截面受剪破坏形态主 要有三种：斜拉破坏、斜压破坏和剪压破坏。 当λ>3，且箍筋配置的数量过少，将发生斜拉破坏； 如果λ>3，箍筋的配置数量适当，则可避免斜拉破坏，而 发生剪压破坏；剪跨比较小λ<3或箍筋的配置数量过多， 会发生斜压破坏。 对有腹筋梁来说，只要截面尺寸合适，箍筋数量适 当，剪压破坏是斜截面受剪破坏中最常见的一种破坏形式

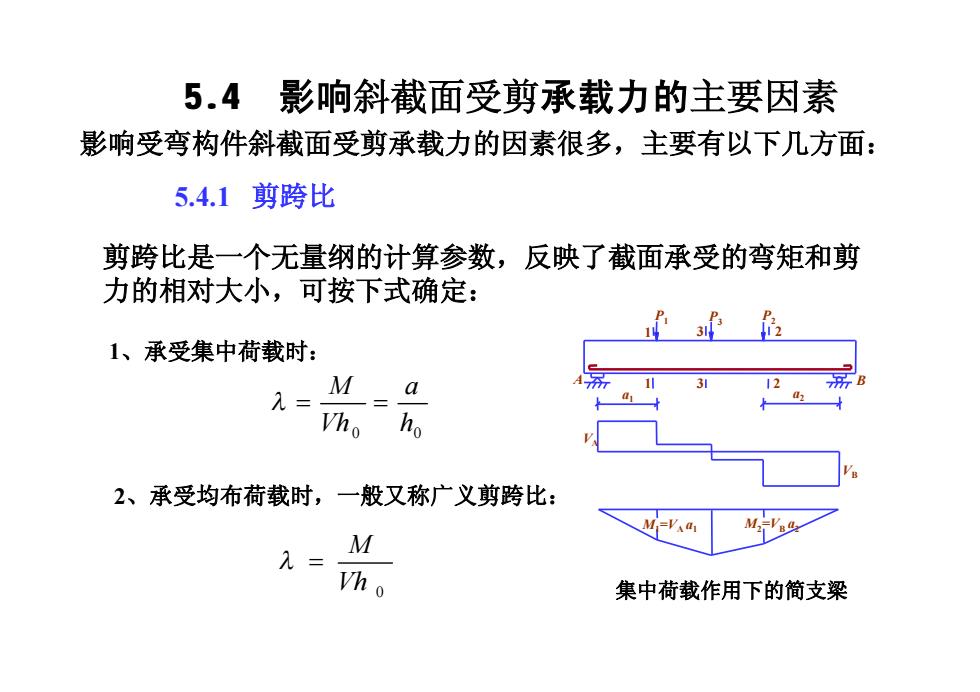

5.4影响斜截面受剪承载力的主要因素影响受弯构件斜截面受剪承载力的因素很多，主要有以下几方面：剪跨比5.4.11剪跨比是一个无量纲的计算参数，反映了截面承受的弯矩和剪力的相对大小，可按下式确定：331、承受集中荷载时：MB开a22:Vhoho2、承受均布荷载时，一般又称广义剪跨比：VAaM2Vh o集中荷载作用下的简支梁
5.4 影响斜截面受剪承载力的主要因素 影响受弯构件斜截面受剪承载力的因素很多，主要有以下几方面： 5.4.1 剪跨比 剪跨比是一个无量纲的计算参数，反映了截面承受的弯矩和剪 力的相对大小，可按下式确定： 1、承受集中荷载时： 0 0 h a Vh M l = = 2、承受均布荷载时，一般又称广义剪跨比： Vh 0 M l = 2 2 a1 P1 A B VA VB M1=VA a1 P3 P2 1 3 1 3 a2 M2=VB a2 集中荷载作用下的简支梁

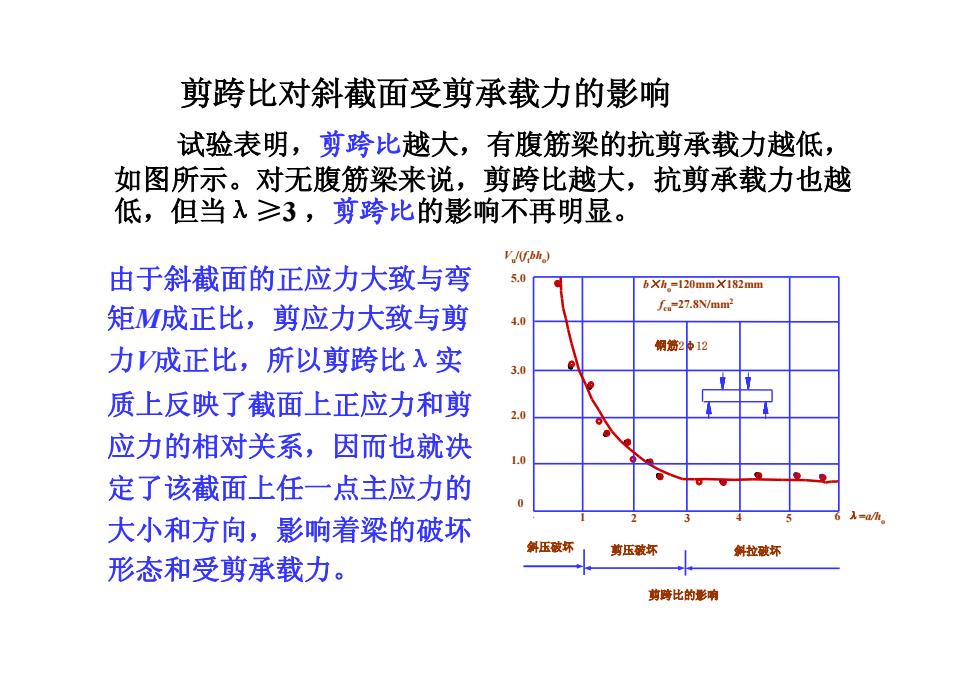

剪跨比对斜截面受剪承载力的影响试验表明，剪跨比越大，有腹筋梁的抗剪承载力越低如图所示。对无腹筋梁来说，剪跨比越大，抗剪承载力也越低，但当入≥3，剪跨比的影响不再明显。VJfbh)由于斜截面的正应力大致与弯-bXh=120mmX182mmJa-27.8N/mm矩M成正比，剪应力大致与剪4.0钢宽22Φ12力V成正比，所以剪跨比入实3.0质上反映了截面上正应力和剪2.0应力的相对关系，因而也就决L0定了该截面上任一点主应力的A=a/h大小和方向，影响着梁的破坏斜压破坏剪压破坏斜拉破坏形态和受剪承载力。剪跨比的影响
剪跨比对斜截面受剪承载力的影响 试验表明，剪跨比越大，有腹筋梁的抗剪承载力越低， 如图所示。对无腹筋梁来说，剪跨比越大，抗剪承载力也越 低，但当λ≥3 ，剪跨比的影响不再明显。 剪跨比的影响 斜压破坏 2.0 2 Vu /(f t bho ) b×ho =120mm×182mm f cu=27.8N/mm2 3.0 4.0 5.0 1.0 0 λ=a/ho 剪压破坏 斜拉破坏 1 3 4 5 6 钢筋2φ12 由于斜截面的正应力大致与弯 矩M成正比，剪应力大致与剪 力V成正比，所以剪跨比λ实 质上反映了截面上正应力和剪 应力的相对关系，因而也就决 定了该截面上任一点主应力的 大小和方向，影响着梁的破坏 形态和受剪承载力
