第11章宽带接入网 2.接入网的参考模型 。 接入网的功能结构实际是以TU-TG.803建议的 分层模型为基础的，而分层模型则定义了构成 接入网的各实体之间的相互配合关系。 接人承载能力要求 系统管理 接入承载处理功能层AF 电路层(CL) 层管理 通道层(TP) 传输媒介层(T)
第11章 宽带接入网 2．接入网的参考模型 • 接入网的功能结构实际是以ITU-T G.803建议的 分层模型为基础的，而分层模型则定义了构成 接入网的各实体之间的相互配合关系。 接入承 载处理功 能层 AF 电路层 (CL) 通道层 (TP) 传输媒 介层 (TM) 层管理 系统管 理 接人承 载能力要 求

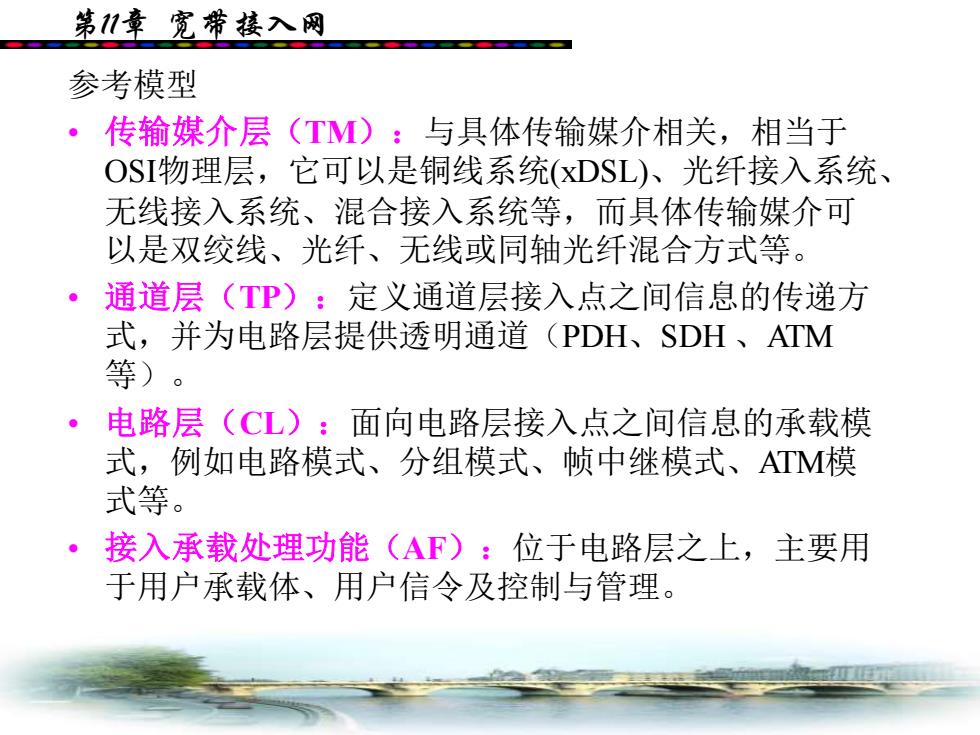

第1章宽带接入网 参考模型 。传输媒介层 (TM)：与具体传输媒介相关，相当于 OSI物理层，它可以是铜线系统(xDSL)、光纤接入系统、 无线接入系统、混合接入系统等，而具体传输媒介可 以是双绞线、光纤、无线或同轴光纤混合方式等。 ·通道层(TP)：定义通道层接入点之间信息的传递方 式，并为电路层提供透明通道(PDH、SDH、ATM 等)。 电路层(CL)：面向电路层接入点之间信息的承载模 式，例如电路模式、分组模式、帧中继模式、ATM模 式等。 接入承载处理功能(AF)：位于电路层之上，主要用 于用户承载体、用户信令及控制与管理
第11章 宽带接入网 参考模型 • 传输媒介层（TM）：与具体传输媒介相关，相当于 OSI物理层，它可以是铜线系统(xDSL)、光纤接入系统、 无线接入系统、混合接入系统等，而具体传输媒介可 以是双绞线、光纤、无线或同轴光纤混合方式等。 • 通道层（TP）：定义通道层接入点之间信息的传递方 式，并为电路层提供透明通道（PDH、SDH 、ATM 等）。 • 电路层（CL）：面向电路层接入点之间信息的承载模 式，例如电路模式、分组模式、帧中继模式、ATM模 式等。 • 接入承载处理功能（AF）：位于电路层之上，主要用 于用户承载体、用户信令及控制与管理
第11章宽带接入网 11.1.4接入网的主要接口 ·1.业务节点接口(SND:AN和SN之间的接口。 >支持单一接入的SNI: ·模拟Z接口，对应于UNI的模拟二线音频接口， 可提供模拟电话业务或模拟租用线业务： 。数字V接口，主要包括ITU-T定义的V1-V4,其中 V1、V3和V4仅用于N-ISDN,V2接口虽然可以 连接本地或远端数字通信业务，但在具体使用中 其通路类型、通路分配方式和信令规范难以达到 标准化程度，影响了应用的经济性。 >支持综合接入的SNI: 。V5接口 ·以ATM为基础支持宽带综合接入的VB5接口，但 尚在制定中，还很不完善
第11章 宽带接入网 11.1.4 接入网的主要接口 • 1．业务节点接口(SNI): AN和SN之间的接口。 ➢支持单一接入的SNI： • 模拟Z接口，对应于UNI的模拟二线音频接口， 可提供模拟电话业务或模拟租用线业务； • 数字V接口，主要包括ITU-T定义的V1-V4，其中 V1、V3和Ｖ4仅用于N-ISDN，V2接口虽然可以 连接本地或远端数字通信业务，但在具体使用中 其通路类型、通路分配方式和信令规范难以达到 标准化程度，影响了应用的经济性。 ➢支持综合接入的SNI ： • V5接口 • 以ATM为基础支持宽带综合接入的VB5接口，但 尚在制定中，还很不完善
第1章宽带接入网 。2.用户网络接口(UND:用户侧接口 >接入网经由UNI与用户住宅设备(CPE)或用户驻地网 (CPN)相连。 >UNI主要有传统模拟电话Z接口、ISDN基本速率接 口、ISDN基群速率接口、ATM接口、E1接口、以 太网接口以及其他接口。 。3.维护管理接口(Q3) >TMN与电信网各部分的标准接口。接入网经Q3接口 与电信管理网(TMN)相连，以方便TMN管理功能的 实施
第11章 宽带接入网 • 2．用户网络接口(UNI): 用户侧接口 ➢接入网经由UNI与用户住宅设备(CPE)或用户驻地网 (CPN)相连。 ➢UNI主要有传统模拟电话Z接口、ISDN基本速率接 口、ISDN 基群速率接口、ATM 接口、E1接口、以 太网接口以及其他接口。 • 3．维护管理接口(Q3) ➢TMN与电信网各部分的标准接口。接入网经Q3接口 与电信管理网(TMN)相连，以方便TMN管理功能的 实施

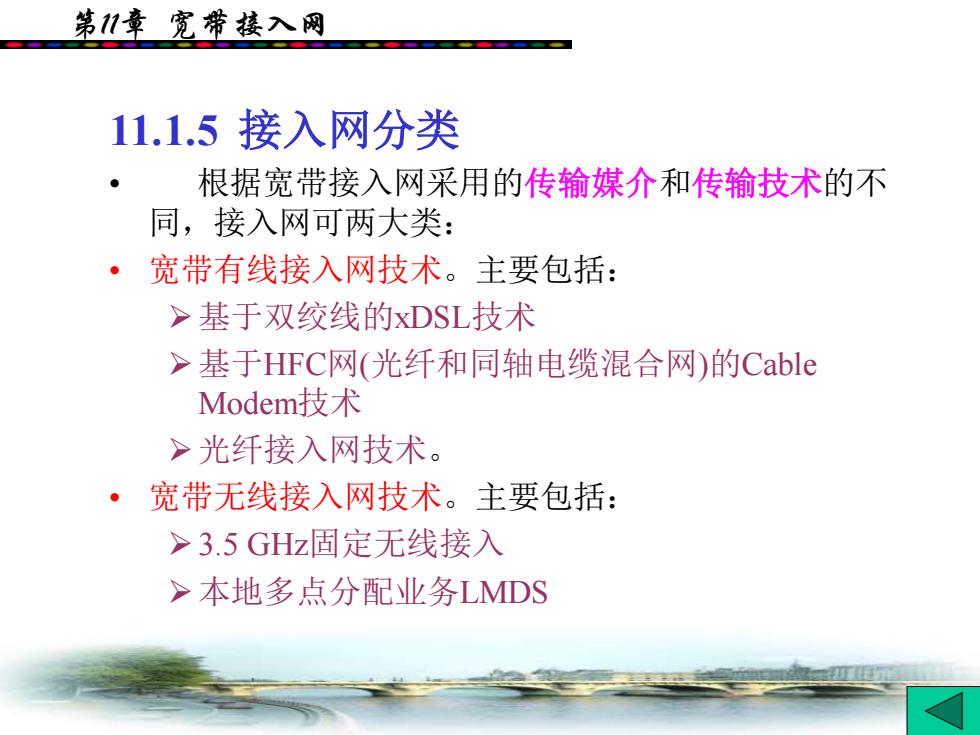

第章宽带接入网 11.1.5接入网分类 ●】 根据宽带接入网采用的传输媒介和传输技术的不 同，接入网可两大类： ·宽带有线接入网技术。主要包括： >基于双绞线的xDSL技术 >基于HFC网（光纤和同轴电缆混合网）的Cable Modem技术 >光纤接入网技术。 ·宽带无线接入网技术。主要包括： >3.5GHz固定无线接入 >本地多点分配业务LMDS
第11章 宽带接入网 11.1.5 接入网分类 • 根据宽带接入网采用的传输媒介和传输技术的不 同，接入网可两大类： • 宽带有线接入网技术。主要包括： ➢基于双绞线的xDSL技术 ➢基于HFC网(光纤和同轴电缆混合网)的Cable Modem技术 ➢光纤接入网技术。 • 宽带无线接入网技术。主要包括： ➢3.5 GHz固定无线接入 ➢本地多点分配业务LMDS
