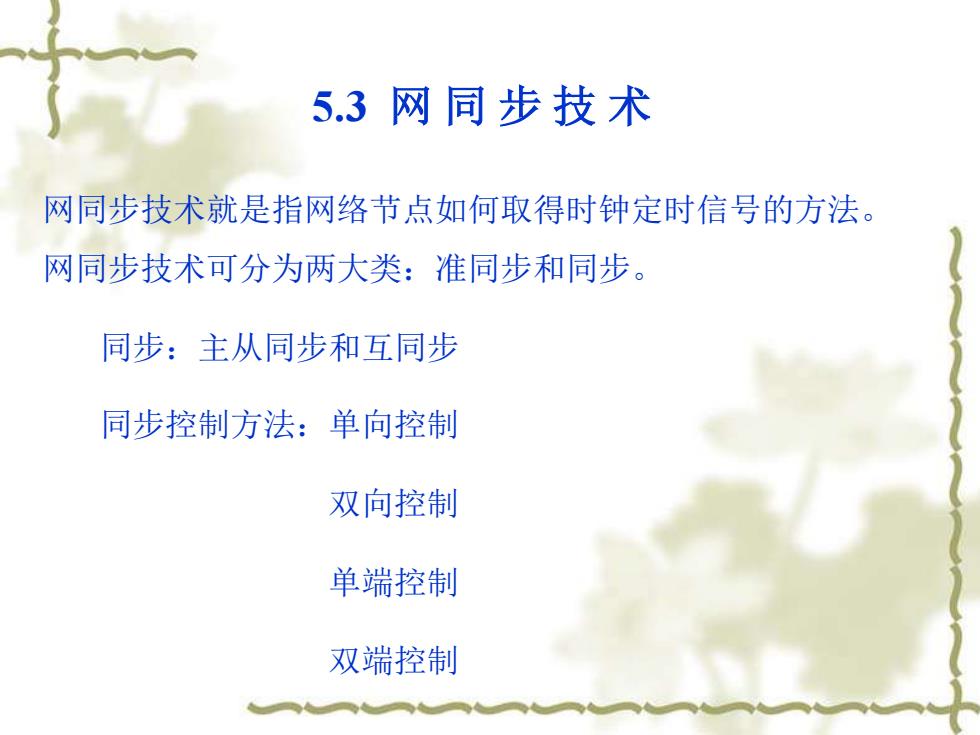

5.3网同步技术 网同步技术就是指网络节点如何取得时钟定时信号的方法。 网同步技术可分为两大类：准同步和同步。 同步：主从同步和互同步 同步控制方法：单向控制 双向控制 单端控制 双端控制
5.3 网 同 步 技 术 网同步技术就是指网络节点如何取得时钟定时信号的方法。 网同步技术可分为两大类：准同步和同步。 同步：主从同步和互同步 同步控制方法：单向控制 双向控制 单端控制 双端控制

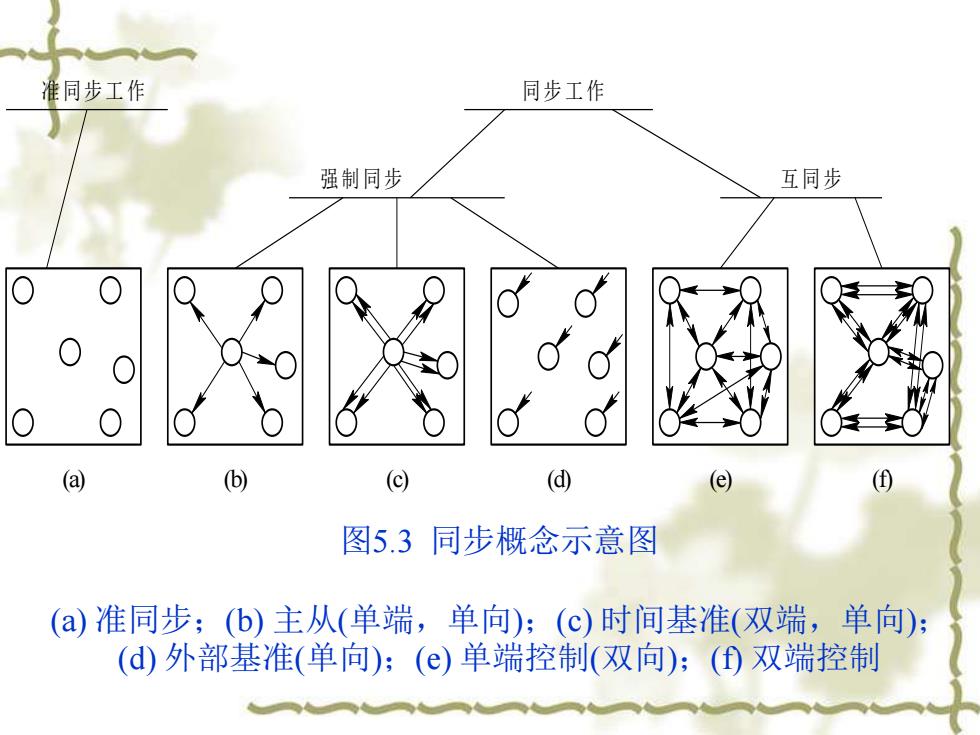

准同步工作 同步工作 强制同步 互同步 (a ) (c) (@ (e) 图5.3同步概念示意图 (a)准同步；(b)主从（单端，单向）；(c)时间基准（双端，单向）； (d外部基准（单向）；(e)单端控制（双向）；（①双端控制
图5.3 同步概念示意图 (a) 准同步；(b) 主从(单端，单向)；(c) 时间基准(双端，单向)； (d) 外部基准(单向)；(e) 单端控制(双向)；(f) 双端控制 准同步工作 (a) (b) (c) (d) (e) (f) 强制同步 互同步 同步工作

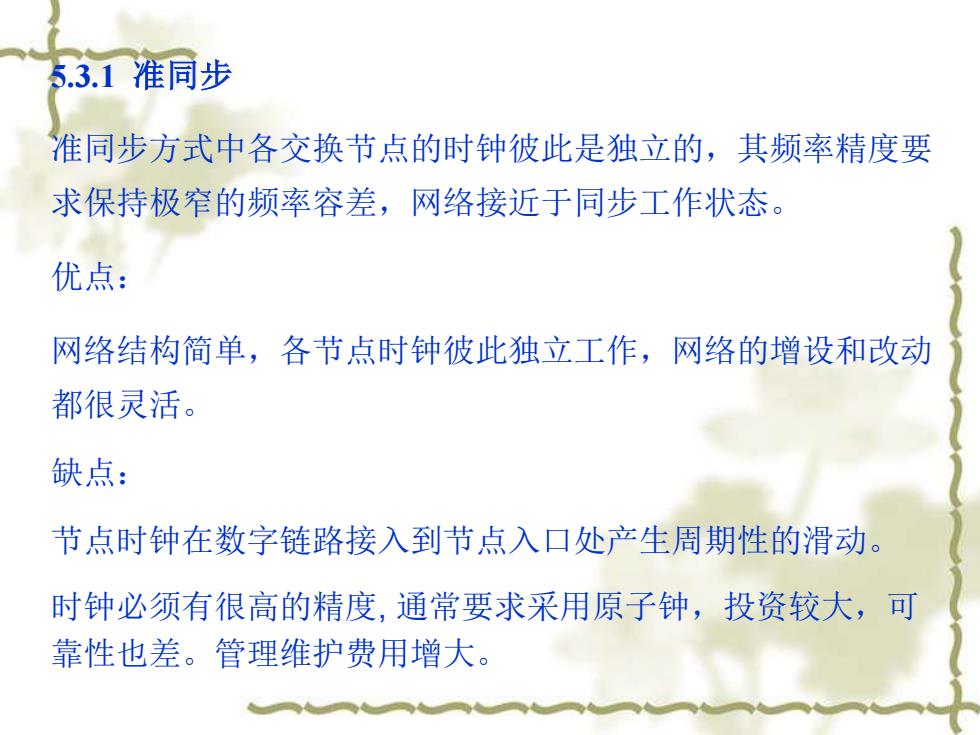

5.3.1准同步 准同步方式中各交换节点的时钟彼此是独立的，其频率精度要 求保持极窄的频率容差，网络接近于同步工作状态。 优点： 网络结构简单，各节点时钟彼此独立工作，网络的增设和改动 都很灵活。 缺点： 节点时钟在数字链路接入到节点入口处产生周期性的滑动。 时钟必须有很高的精度，通常要求采用原子钟，投资较大，可 靠性也差。管理维护费用增大
5.3.1 准同步 准同步方式中各交换节点的时钟彼此是独立的，其频率精度要 求保持极窄的频率容差，网络接近于同步工作状态。 优点： 网络结构简单，各节点时钟彼此独立工作，网络的增设和改动 都很灵活。 缺点： 节点时钟在数字链路接入到节点入口处产生周期性的滑动。 时钟必须有很高的精度, 通常要求采用原子钟，投资较大，可 靠性也差。管理维护费用增大

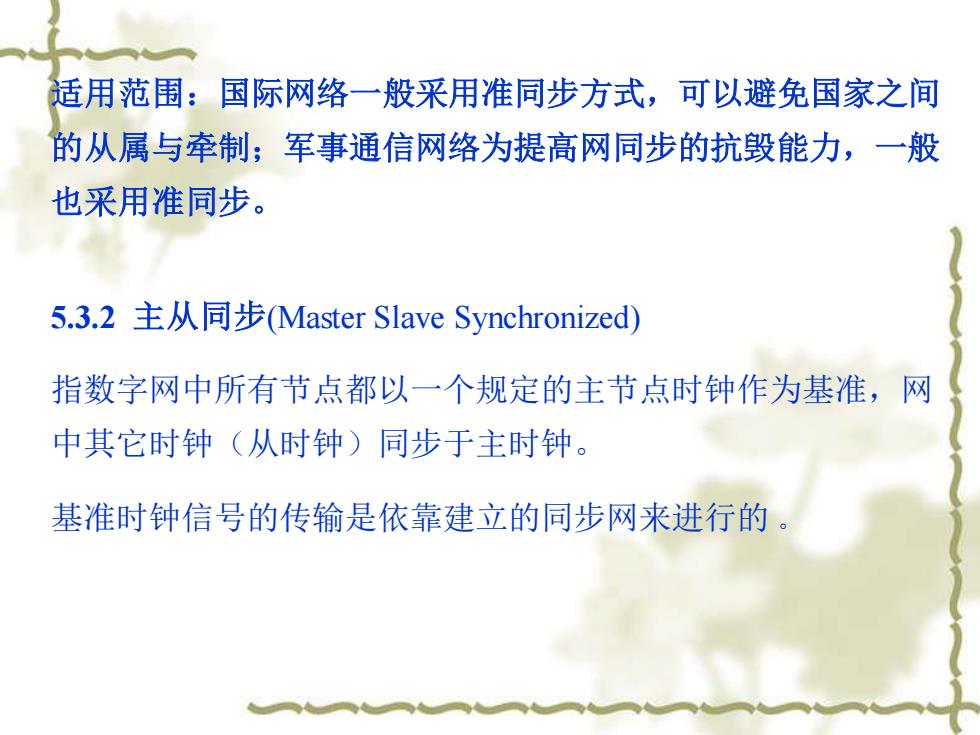

适用范围：国际网络一般采用准同步方式，可以避免国家之间 的从属与牵制；军事通信网络为提高网同步的抗毁能力，一般 也采用准同步。 5.3.2主从同步(Master Slave Synchronized) 指数字网中所有节点都以一个规定的主节点时钟作为基准，网 中其它时钟（从时钟）同步于主时钟。 基准时钟信号的传输是依靠建立的同步网来进行的
适用范围：国际网络一般采用准同步方式，可以避免国家之间 的从属与牵制；军事通信网络为提高网同步的抗毁能力，一般 也采用准同步。 5.3.2 主从同步(Master Slave Synchronized) 指数字网中所有节点都以一个规定的主节点时钟作为基准，网 中其它时钟（从时钟）同步于主时钟。 基准时钟信号的传输是依靠建立的同步网来进行的
两种结构： 1.星状结构 基准时钟通过链路直接传至从节点； 2.树状结构（主从同步的基本结构） 网络中有些节点与拥有基准时钟的主节点之间无直接 传输链路，这时必须采用逐级传递的方式，传输线路 呈树状结构
两种结构： 1.星状结构 基准时钟通过链路直接传至从节点； 2.树状结构（主从同步的基本结构） 网络中有些节点与拥有基准时钟的主节点之间无直接 传输链路，这时必须采用逐级传递的方式，传输线路 呈树状结构
