光纤的损耗 光纤的损耗 BBU 光脉冲 光波在光纤中传输，随着传输 距离的增加，光功率会逐渐减 小，这种现象称为光纤的损耗 n 光在光纤中传播 stop
光纤的损耗 ☞
◇P(0)为入射光的强度，P(T)为传输距离L后的光 强度。通信中习惯上用单位dB/m来表示光纤的 损耗。衰减常数为： 10 (dB/km)
P(0)为入射光的强度，P(T)为传输距离L后的光 强度。通信中习惯上用单位dB/km来表示光纤的 损耗。衰减常数为： ( / ) (0) ( ) lg 10 dB k m P P L L = −
◇光纤对光信号产生衰减的原因很多，有的 是光纤材料固有的，有的是使用中造成的， 可以归纳为： ●吸收衰减 。散射衰减 ●工程应用中造成的衰减
光纤对光信号产生衰减的原因很多，有的 是光纤材料固有的，有的是使用中造成的， 可以归纳为： •吸收衰减 •散射衰减 •工程应用中造成的衰减

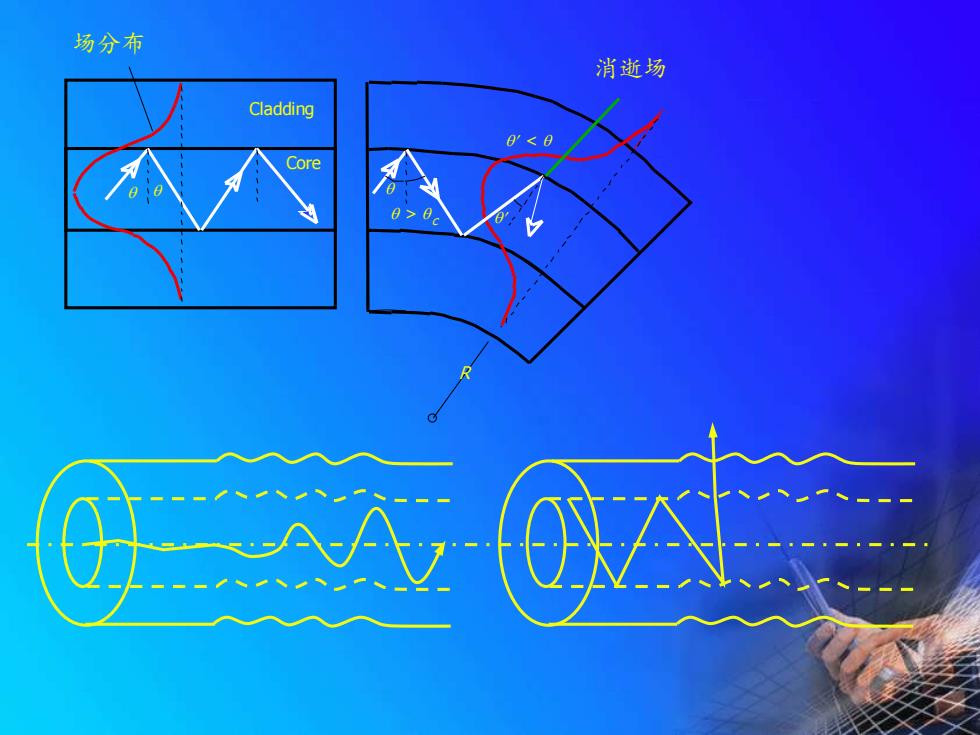

场分布 消逝场 Cladding 0<B Core 日> R
消逝场 < > c R Cladding Core 场分布

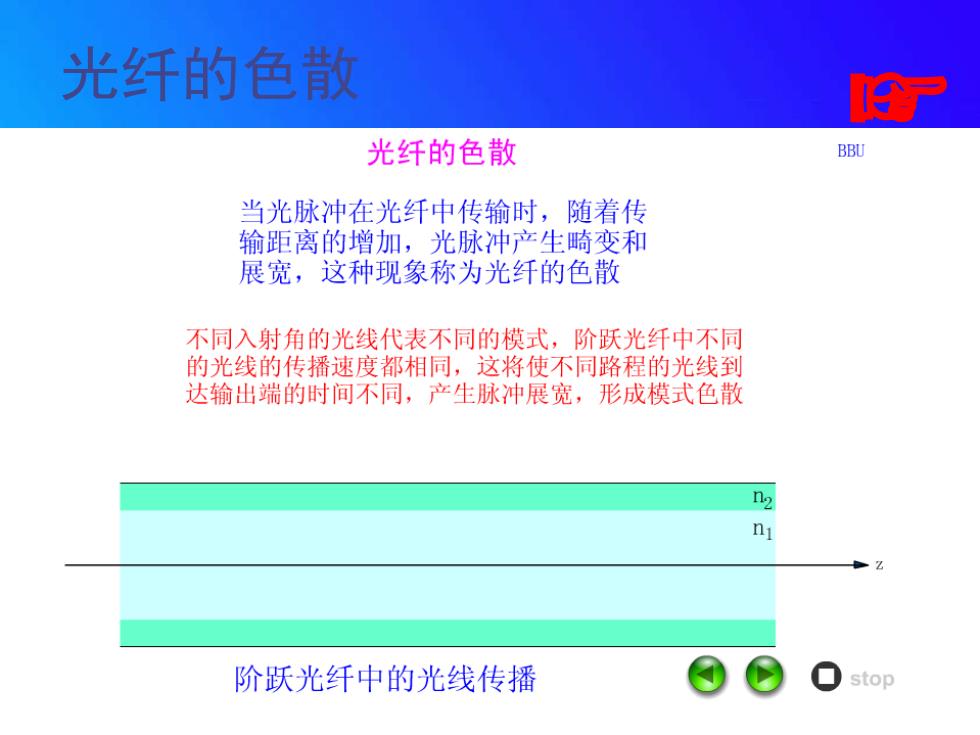

光纤的色散 光纤的色散 BBU 当光脉冲在光纤中传输时，随着传 输距离的增加，光脉冲产生畸变和 展宽，这种现象称为光纤的色散 不同入射角的光线代表不同的模式，阶跃光纤中不同 的光线的传播速度都相同，这将使不同路程的光线到 达输出端的时间不同，产生脉冲展宽，形成模式色散 n2 阶跃光纤中的光线传播 stop
光纤的色散 ☞
