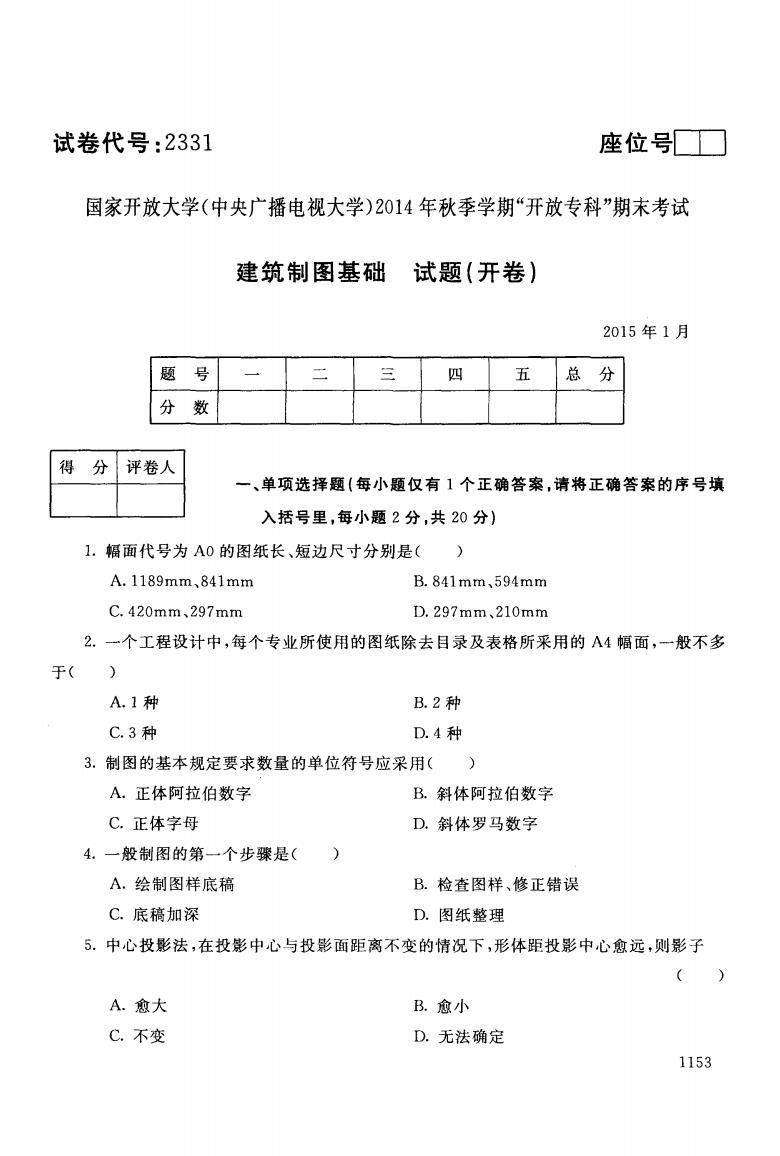

试卷代号：2331 座位号■■ 国家开放大学（中央广播电视大学）2014年秋季学期“开放专科”期末考试 建筑制图基础 试题（开卷） 2015年1月 题 号 二 三 四 五 总 分 分 数 得 分 评卷人 一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填 入括号里，每小题2分，共20分) 1.幅面代号为A0的图纸长、短边尺寸分别是() A.1189mm、841mm B.841mm、594mm C.420mm、297mm D.297mm、210mm 2.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多 于() A.1种 B.2种 C.3种 D.4种 3.制图的基本规定要求数量的单位符号应采用( ) A.正体阿拉伯数字 B.斜体阿拉伯数字 C.正体字母 D.斜体罗马数字 4.一般制图的第一个步骤是() A,绘制图样底稿 B.检查图样、修正错误 C.底稿加深 D.图纸整理 5.中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子 () A.愈大 B.愈小 C.不变 D.无法确定 1153
试卷代号 :2331 座位号 国家开放大学(中央广播电视大学)2014 年秋季学期"开放专科"期末考试 建筑制图基础试题(开卷) 2015 E -、单项选择题(每小题仅有 个正确答案，请将正确答案的序号填 入括号里，每小题 分，共 20 分) 1.幅面代号为 AO 的图纸长、短边尺寸分别是) A.1189mm 841mm C.420mm 297mm B.841mm 594mm D.297mm 210mm 2. 一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的 A4 幅面，一般不多 于( ) A.l B.2 C. D.4 3. 制图的基本规定要求数量的单位符号应采用) A. 正体阿拉伯数字 C.正体字母 4. 一般制图的第一个步骤是( ) A. 绘制图样底稿 B. 斜体阿拉伯数字 D.斜体罗马数字 B. 检查图样、修正错误 C.底稿加深 D. 图纸整理 5. 中心技影法，在投影中心与投影面距离不变的情况下，形体距技影中心愈远，则影子 A. 愈大 C.不变 B. 愈小 D. 元法确定 ( ) 1153
6.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正 投影一定在该平面的正投影上，这种性质称为正投影的() A.同素性 B.从属性 C.定比性 D.平行性 7.透视投影图是() A.用平行投影的正投影法绘制的多面投影图 B.用平行投影的正投影法绘制的单面投影图 C.用中心投影法绘制的单面投影图 D.是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影 8.投影法中规定空间点选用字母时应( A.大写字母 B.小写字母 C.右上角加一撇的小写字母 D.右上角加两撇的小写字母 9.如果空间点的位置用A(x,y,z)表示，那么它的V面投影的坐标应为() A.a'(x,y,0) B.a'(x,0,z) C.a'(0,y,0) D.a'(0,y,z) 10.侧棱垂直于底面的棱柱为() A.正棱柱 B.斜棱柱 C.直棱柱 D.不能确定 得分 评卷人 二、补全投影图中所缺图线。（每小题5分，共计15分）】 11.补全W投影图中所缺图线。 1154
6. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正 投影一定在该平面的正投影上，这种性质称为正技影的( ) A. 同素性 B. 从属性 c.定比性 D. 平行性 7. 透视投影图是( ) A. 用平行投影的正投影法绘制的多面投影图 B. 用平行投影的正投影法绘制的单面投影图 c.用中心技影法绘制的单面投影图 D. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影 8. 投影法中规定空间点选用字母时应( ) A. 大写字母 B.小写字母 C. 右上角加-撇的小写字母 D. 右上角加两撇的小写字母 9. 如果空间点的位置用 A(x z) 表示，那么它的 面投影的坐标应为( ) A.a'(x , y , O) B. a'(x ,O, z) C. a'(O , y , O) D. a'(O , y , z) 10. 侧棱垂直于底面的棱柱为) 八.正棱柱 B. 斜棱柱 c.直棱柱 D. 不能确定 二、补全投影圈中所缺图线。(每小题 分，共计 15 分) 1.补全 投影图中所缺图线。 l| 1154
12.补全H投影图中所缺图线。 13.补全V投影图中所缺图线 得分 评卷人 三、求作物体所缺面的水平投影或侧面投影。（每小题7分，共计 28分) 14.求作圆柱体被截切后的水平投影。 口 1155
12. 补全 投影图中所缺图线。 13. 补全 投影图中所缺图线 | 三、求作物体所缺面的水平投影或侧面投影。(每小题 分，共计 28 分) 14. 求作圆柱体被截切后的水平投影。 1155

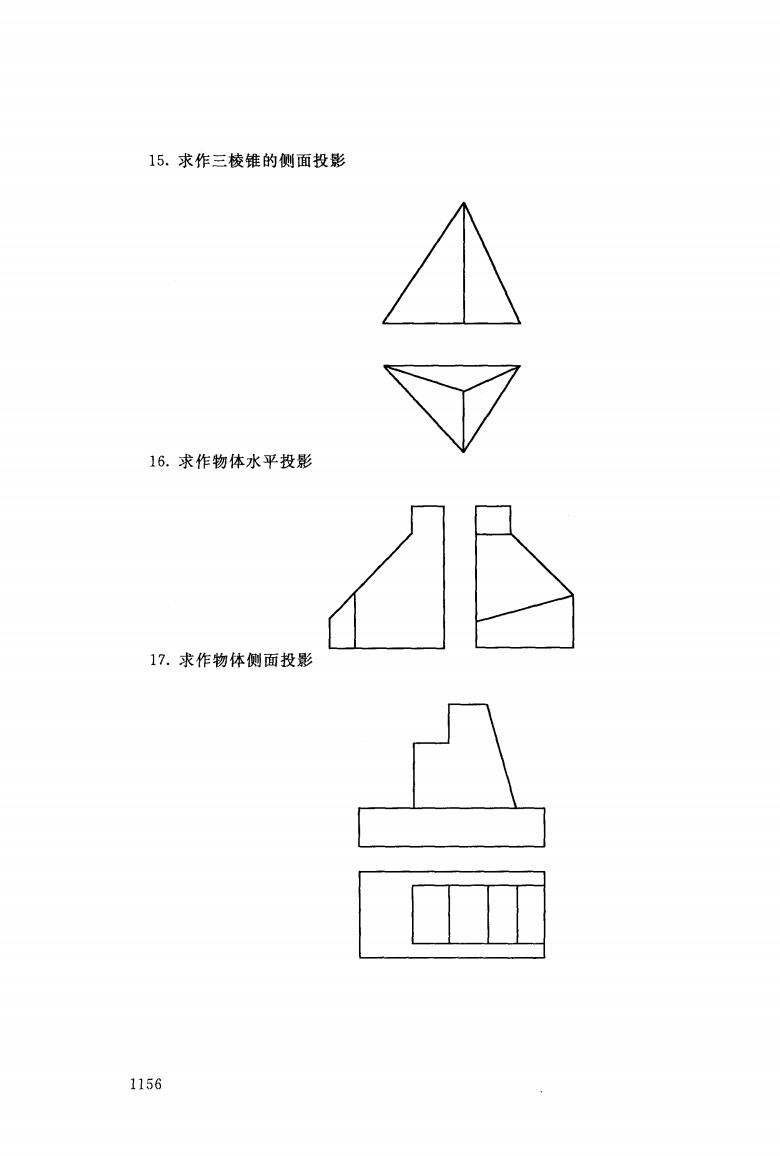

15.求作三棱锥的侧面投影 16.求作物体水平投影 17.求作物体侧面投影 1156
15. 求作三棱锥的侧面投影 16. 求作物体水平投影 17. 求作物体侧面投影 1156
得分 评卷人 四、根据下面各题的要求，完成作图。（每小题7分，共计21分) 18.过点A作与直线CD垂直相交的直线。 9a' 9d' 19.求直线MN与ABC平面的交点，并判别直线MN的可见性。 a 1157
|得分|评卷入| | 四、根据下面各题的要求，完成作圈。(每小题 分，共计 21 分) 18. 过点 作与直线 CD 垂直相交的直线。 a 4-d c a 19. 求直线 MN ABC 平面的交点，并判别直线 MN 的可见性。 1:.' , a He-b 1157
