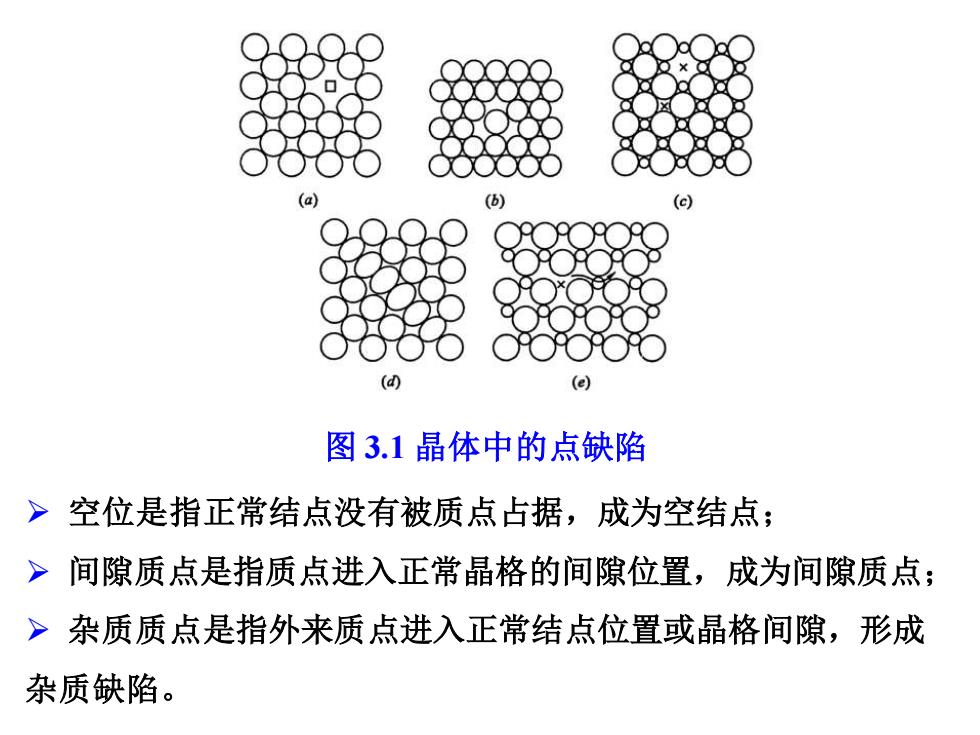

(d) (e) 图3.1晶体中的点缺陷 >空位是指正常结点没有被质点占据，成为空结点； >间隙质点是指质点进入正常晶格的间隙位置，成为间隙质点； >杂质质点是指外来质点进入正常结点位置或晶格间隙，形成 杂质缺陷
➢ 空位是指正常结点没有被质点占据，成为空结点； ➢ 间隙质点是指质点进入正常晶格的间隙位置，成为间隙质点； ➢ 杂质质点是指外来质点进入正常结点位置或晶格间隙，形成 杂质缺陷。 图 3.1 晶体中的点缺陷
hiteraal Vacancy
Vacancy Interstitial

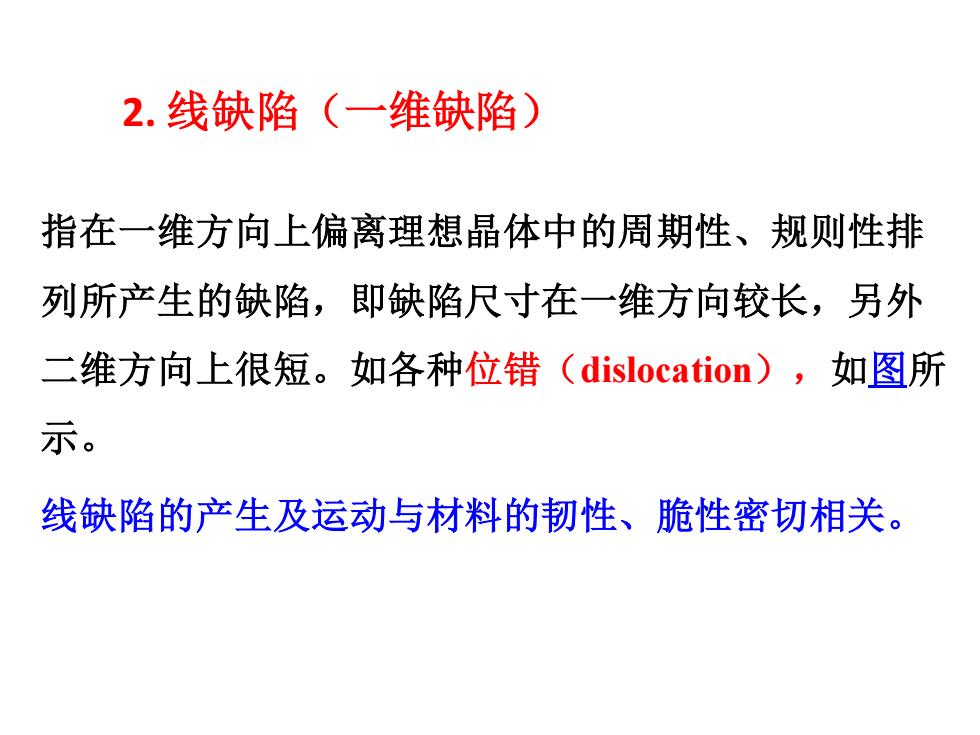

2.线缺陷（一维缺陷） 指在一维方向上偏离理想晶体中的周期性、规则性排 列所产生的缺陷，即缺陷尺寸在一维方向较长，另外 二维方向上很短。如各种位错(dislocation),如图所 示。 线缺陷的产生及运动与材料的韧性、脆性密切相关
2. 线缺陷（一维缺陷） 指在一维方向上偏离理想晶体中的周期性、规则性排 列所产生的缺陷，即缺陷尺寸在一维方向较长，另外 二维方向上很短。如各种位错（dislocation），如图所 示。 线缺陷的产生及运动与材料的韧性、脆性密切相关

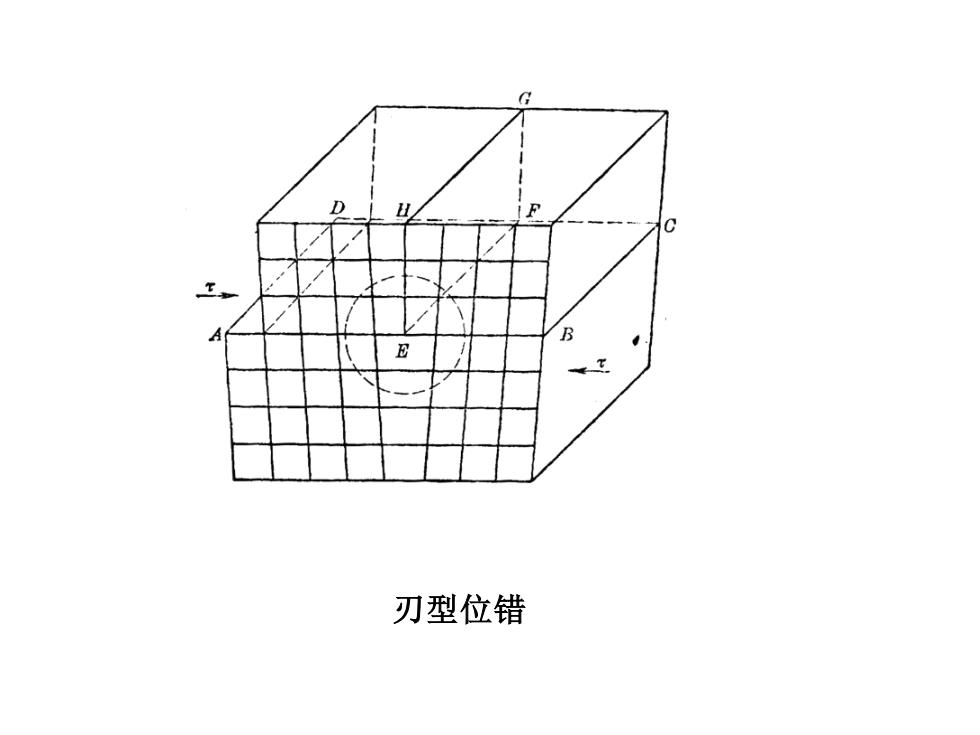

G 0 B E 刃型位错
刃型位错
刃型位错示意图：(a)立体模型；(b)平面图 晶体局部滑移造成的刃型位错
G H E F 刃型位错示意图：(a)立体模型；(b)平面图 晶体局部滑移造成的刃型位错
