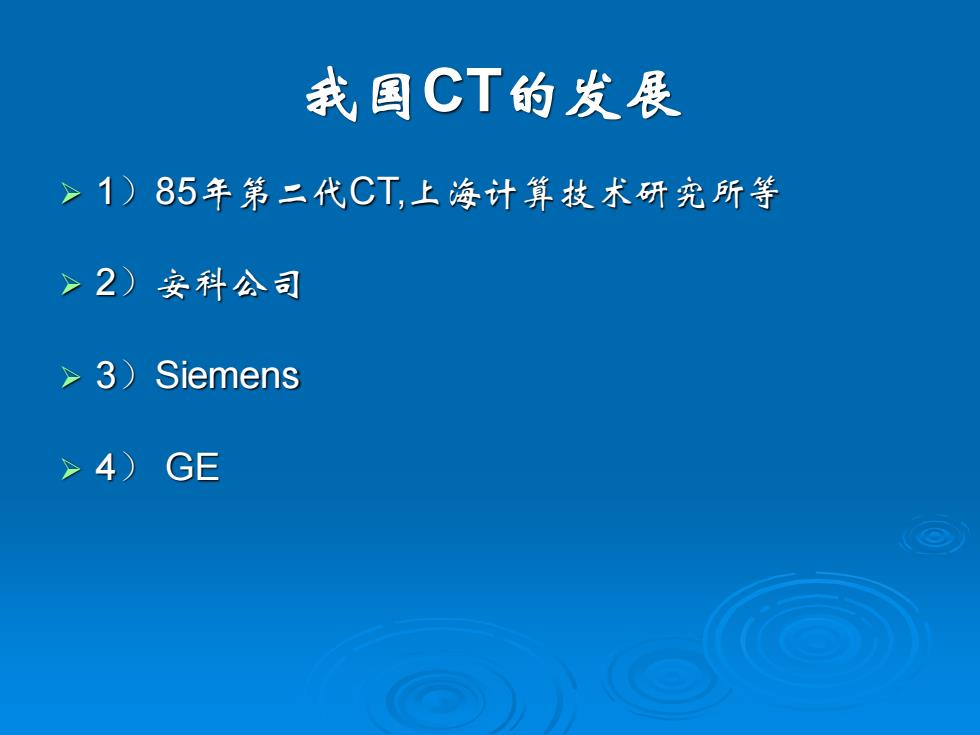

我国CT的发展 >1)85年第二代CT,上海计算技术研究所等 >2)安科公司 3)Siemens >4)GE
我国CT的发展 ➢ 1）85年第二代CT,上海计算技术研究所等 ➢ 2）安科公司 ➢ 3）Siemens ➢ 4） GE

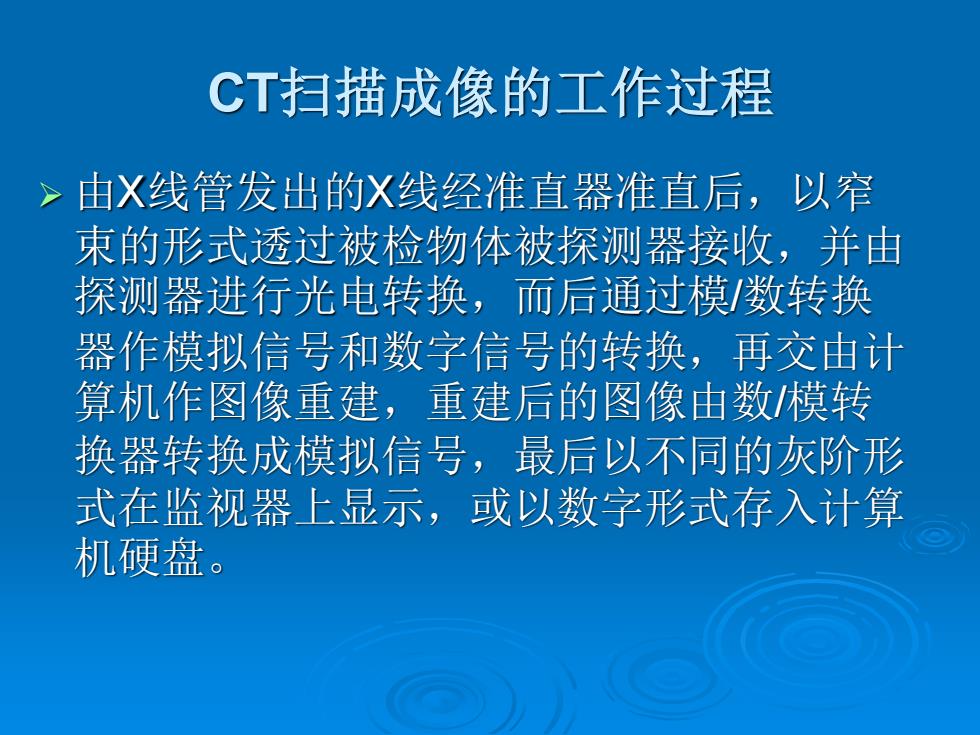

CT扫描成像的工作过程 >由X线管发出的X线经准直器准直后，以窄 束的形式透过被检物体被探测器接收，并由 探测器进行光电转换，而后通过模/数转换 器作模拟信号和数字信号的转换，再交由计 算机作图像重建，重建后的图像由数模转 换器转换成模拟信号，最后以不同的灰阶形 式在监视器上显示，或以数字形式存入计算 机硬盘
CT扫描成像的工作过程 ➢ 由X线管发出的X线经准直器准直后，以窄 束的形式透过被检物体被探测器接收，并由 探测器进行光电转换，而后通过模/数转换 器作模拟信号和数字信号的转换，再交由计 算机作图像重建，重建后的图像由数/模转 换器转换成模拟信号，最后以不同的灰阶形 式在监视器上显示，或以数字形式存入计算 机硬盘

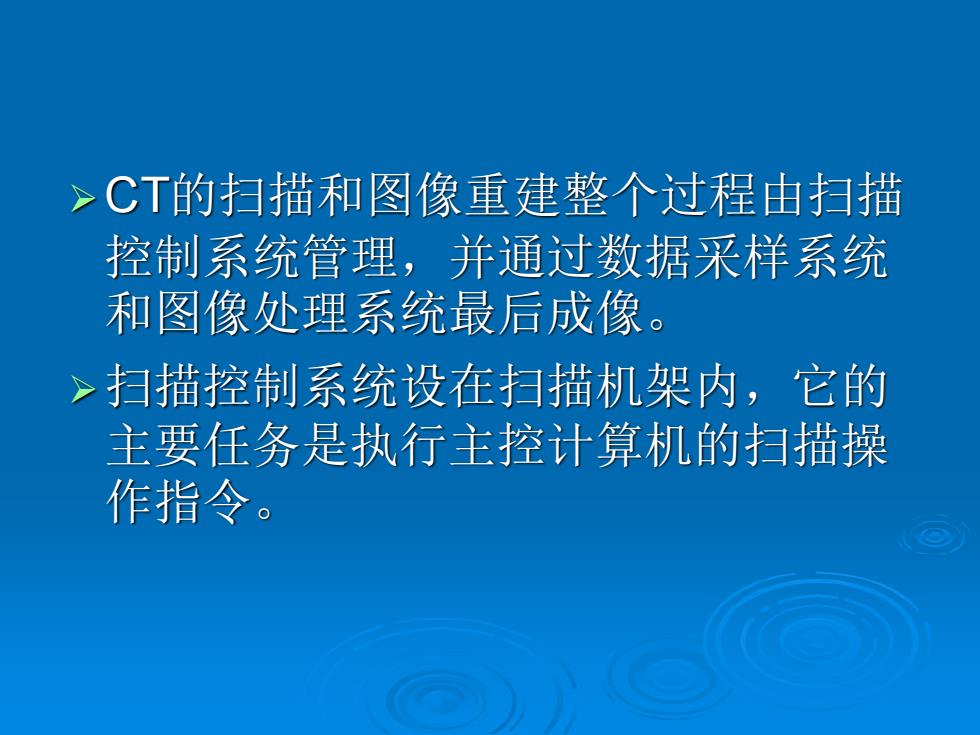

>CT的扫描和图像重建整个过程由扫描 控制系统管理，并通过数据采样系统 和图像处理系统最后成像。 >扫描控制系统设在扫描机架内，它的 主要任务是执行主控计算机的扫描操 作指令
➢CT的扫描和图像重建整个过程由扫描 控制系统管理，并通过数据采样系统 和图像处理系统最后成像。 ➢扫描控制系统设在扫描机架内，它的 主要任务是执行主控计算机的扫描操 作指令

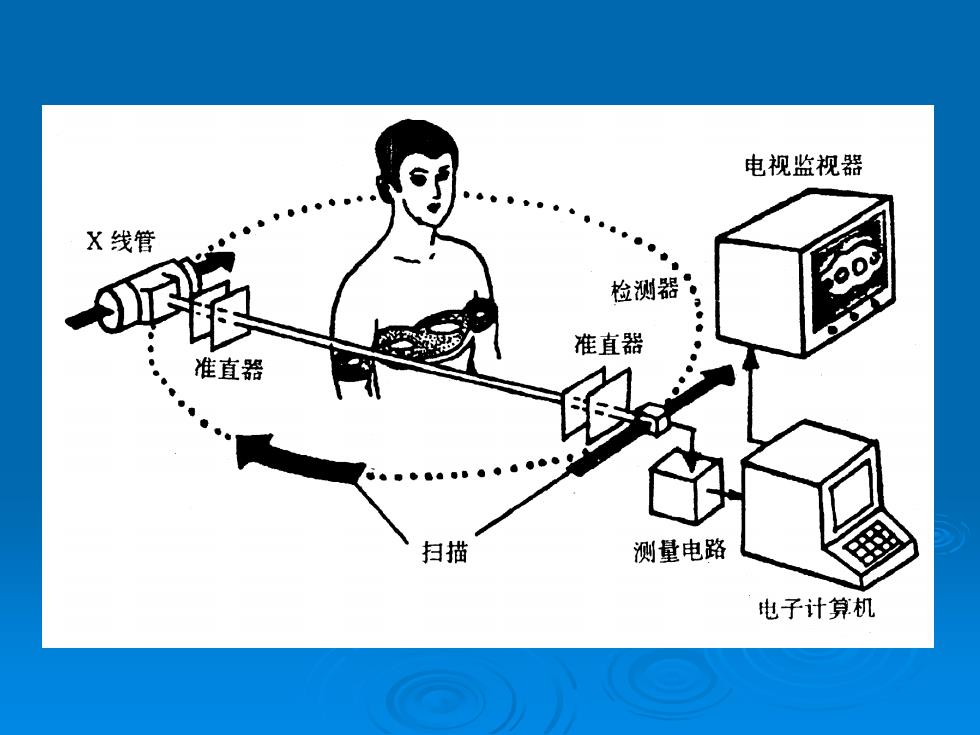

电视监视器 X线管 检测器 准直器 准直器 扫描 测量电路 电子计算机
扫架 线发华罗 年州m 操作合 扫前呢 高压发生器 高电压 球管 X-ray 人体探测器 DAS 计算机 数据重建 显示器 体断层扫描图像
