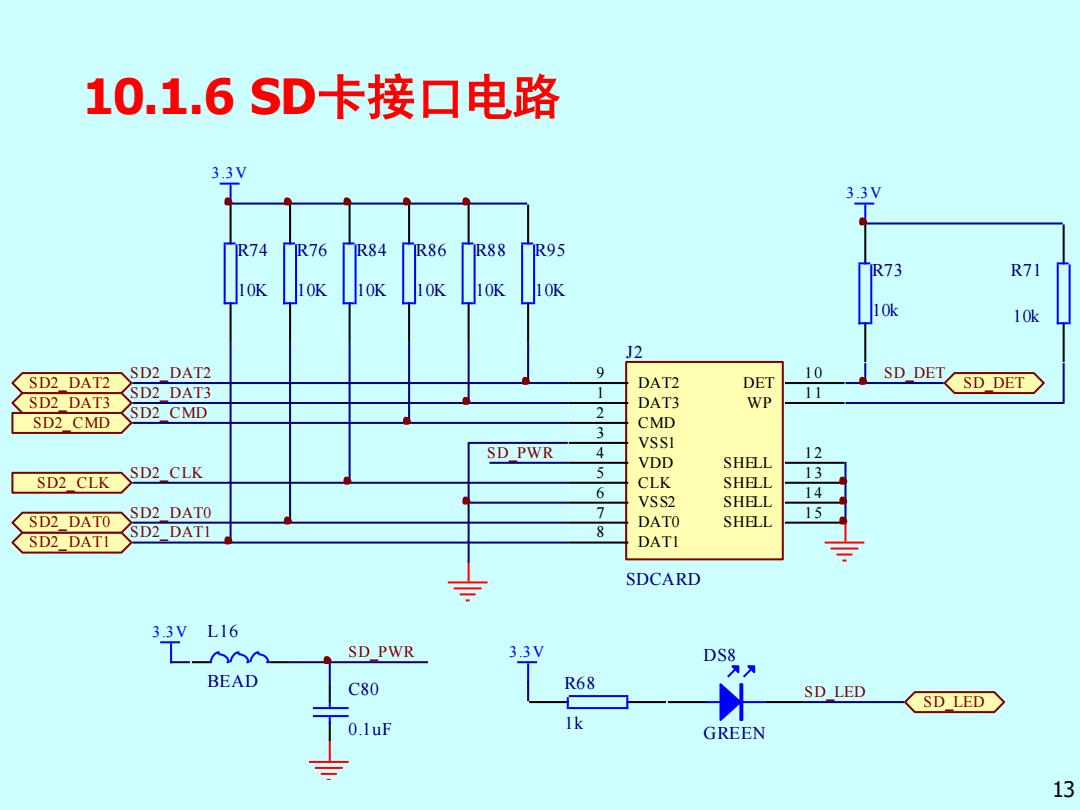

10.1.6SD卡接口电路 3.3V 3.3V R84 R86 R88 R95 R73 R71 10k 10k J2 SD2 DAT2 9 10 SD DET SD2 DAT2 DAT2 DET SD DET SD2 DAT3 SD2 DAT3 2 DAT3 WP 11 SD2 CMD SD2 CMD 3 CMD VSSI SD PWR 4 VDD 12 SHELL SD2 CLK SD2 CLK 5 CLK SHELL 13 6 VSS2 SHELL 14 7 SD2 DATO SD2 DATO DATO SHELL 15 SD2 DATI 8 SD2 DATI DATI SDCARD 3.3VL16 SD PWR 33V DS8 为为 BEAD C80 R68 SD LED SD LED 0.1uF 1k GREEN 13
10.1.6 SD卡接口电路 R74 10K R76 10K R84 10K R86 10K R88 10K R95 10K C80 0.1uF SD_PWR SD_PWR SD2_DAT3 3.3V SD2_DAT2 SD2_DAT1 R73 10k SD2_DAT0 R71 10k SD2_CMD SD2_CLK SD2_CMD SD2_DAT1 SD2_DAT2 SD2_DAT0 SD2_DAT3 SD2_CLK SD_DET SD_DET 3.3V R68 1 k DS8 GREEN SD_LED SD_LED L16 BEAD 3.3V 3.3V DAT3 1 CMD 2 VSS1 3 VDD 4 CLK 5 VSS2 6 DAT0 7 DAT1 8 DAT2 9 DET 1 0 W P 1 1 SHELL 1 2 SHELL 1 3 SHELL 1 4 SHELL 1 5 J 2 SDCARD 13
10.1.7USB接口电路 USBVIN USB DET USB DET R351k R5300K 26 DS1 R8 L8 680K 6.2V 0.0luF BEAD J1 USB B USBVDD 3 R7 1.5K 1%USBPU DP USBPU 6 SHEILD DSP芯片 DN 2 R11241% USBDP USBDP 的USB相 5 R1224 1% USBDN SHEILD USBVSS JSBDN 关引脚 R10 IM R6 IM USBVSS R131M C22 0.1uF 入NN L1 BEAD 14
10.1.7 USB接口电路 R11 24 1% R12 24 1% USBVDD 1 D N 2 D P 3 USBVSS 4 SHEILD 5 SHEILD 6 J 1 USB_B R7 1.5K 1% L 8 BEAD D 1 6.2V C26 0.01uF R5 300K R8 680K L 1 BEAD R13 1 M R10 1 M R6 1 M C22 0.1uF USBVIN USBVSS USB_DET USBPU USBDP USBDN DS1 R35 1 k USB_DET USBPU USBDP USBDN 14 DSP芯片 的USB相 关引脚

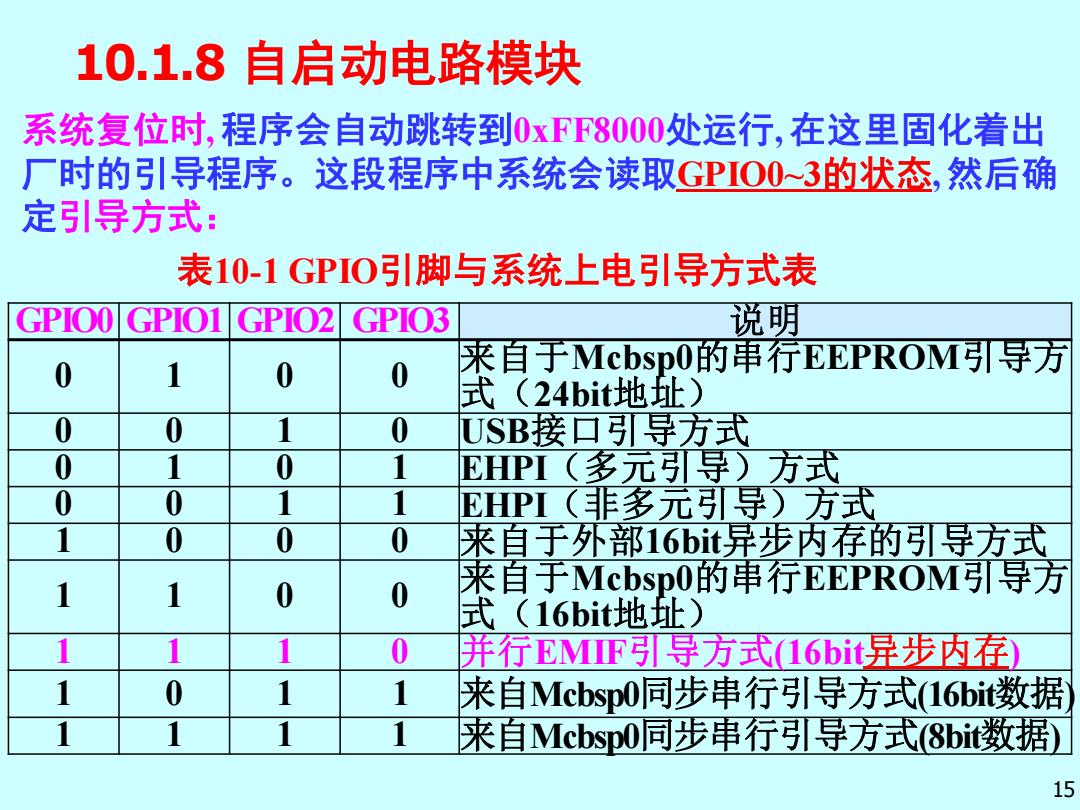

10.1.8自启动电路模块 系统复位时，程序会自动跳转到0xFF8000处运行，在这里固化着出 厂时的引导程序。这段程序中系统会读取GPIO03的状态，然后确 定引导方式： 表10-1GPIO引脚与系统上电引导方式表 GPIOO GPIO1 GPIO2 GPIO3 说明 0 来自于Mcbsp0的串行EEPROM引导方 式（24bit地址) 0 USB接▣引导方式 1 EHPI(多元引导)方式 EPI(非多元导)方式 来自于外部16bt异步内存的引导方式 0 来自于Mcbsp0的串行EEPROM引导方 式（16bit地址) 0 并行EMF导方式16bit异步内在) 0 1 1 来自MIcbsp(0同步串行引导方式(16bit数据 1 1 来自Mcbsp0同步串行引导方式(8bit数据) 15
10.1.8 自启动电路模块 15 表10-1 GPIO引脚与系统上电引导方式表 GPIO0 GPIO1 GPIO2 GPIO3 说明 0 1 0 0 来自于Mcbsp0的串行EEPROM引导方 式（24bit地址） 0 0 1 0 USB接口引导方式 0 1 0 1 EHPI（多元引导）方式 0 0 1 1 EHPI（非多元引导）方式 1 0 0 0 来自于外部16bit异步内存的引导方式 1 1 0 0 来自于Mcbsp0的串行EEPROM引导方 式（16bit地址） 1 1 1 0 并行EMIF引导方式(16bit异步内存) 1 0 1 1 来自Mcbsp0同步串行引导方式(16bit数据) 1 1 1 1 来自Mcbsp0同步串行引导方式(8bit数据) 系统复位时, 程序会自动跳转到0xFF8000处运行, 在这里固化着出 厂时的引导程序。这段程序中系统会读取GPIO0~3的状态, 然后确 定引导方式：

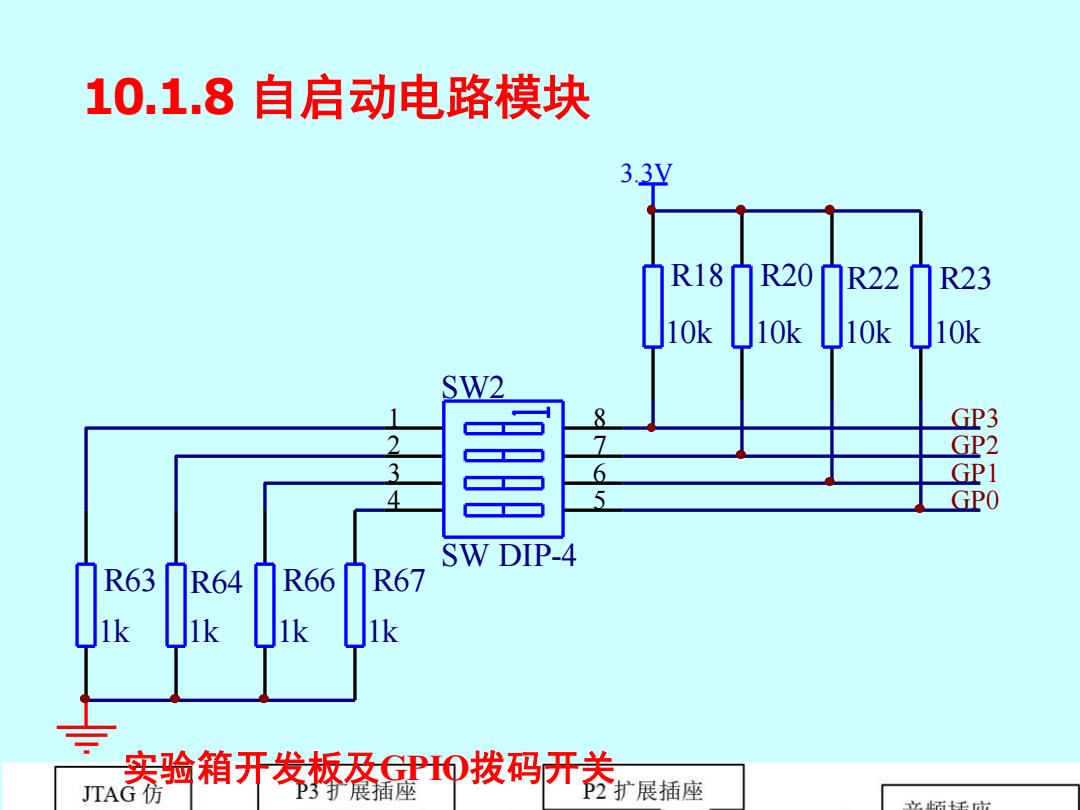

10.1.8自启动电路模块 3.3y R23 SW2 8 GP3 2 7 3 6 4 5 SW DIP-4 000 实验箱开发板及HO拨码开养扩展插座 JTAG P3扩展插座
10.1.8 自启动电路模块 16 GP0 GP1 GP2 1 GP3 2 3 4 8 7 6 5 SW2 SW DIP-4 R18 10k R20 10k R22 10k R23 10k 3.3V R63 1k R64 1k R66 1k R67 1k 实验箱开发板及GPIO拨码开关

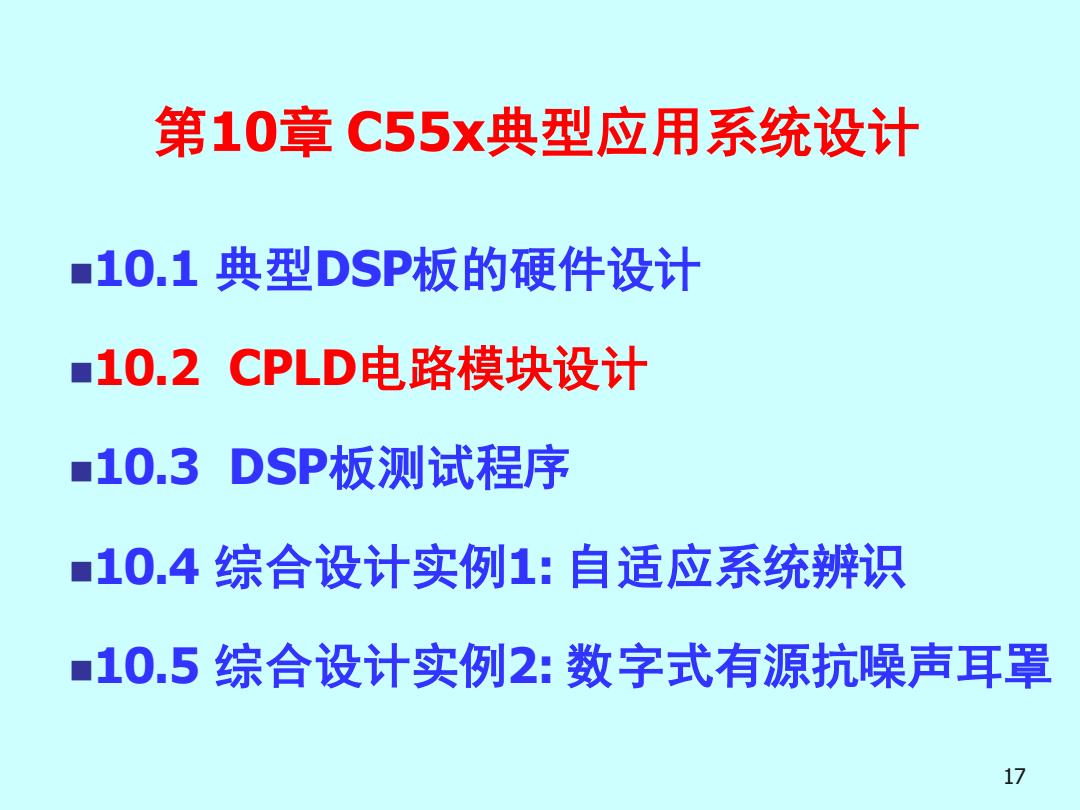

第10章C55x典型应用系统设计 ■10.1典型DSP板的硬件设计 10.2CPLD电路模块设计 10.3DSP板测试程序 ■10.4综合设计实例1：自适应系统辨识 ■10.5综合设计实例2：数字式有源抗噪声耳罩 17
第10章 C55x典型应用系统设计 ◼10.1 典型DSP板的硬件设计 ◼10.2 CPLD电路模块设计 ◼10.3 DSP板测试程序 ◼10.4 综合设计实例1: 自适应系统辨识 ◼10.5 综合设计实例2: 数字式有源抗噪声耳罩 17
