4.轮教上键槽画法及尺寸注法 3+ t1- 轮毂上键槽深度 b 键槽宽度 t1 b- 按孔径D从标准中查出
b D+t 1 4.轮毂上键槽画法及尺寸注法 t1 b—— 按孔径D从标准中查出 注 b—— 键槽宽度 t1—— 轮毂上键槽深度
二、销连接 1.销的功用、种类及标记 (1)销的功用 ★零件之间的定位 ★零件之间的连接 但只能传递不大的扭矩 圆柱销 (2) 销的种类 圆锥销 (3) 销的标记 例公称直径10mm, 长30mm的圆柱销 标记：销 GB/T119.110h8×30 标记：销GB/T117 10×40 公称直径10mm,长40mm的圆锥销
1.销的功用、种类及标记 (1) 销的功用 ★零件之间的定位 ★零件之间的连接 但只能传递不大的扭矩 (2) 销的种类 圆柱销 圆锥销 (3) 销的标记 例 公称直径10mm，长30 mm的圆柱销 标记： 销 GB/T 119.1 10h8×30 二、销连接 标记： 销 GB/T 117 10×40 公称直径10mm，长40 mm的圆锥销

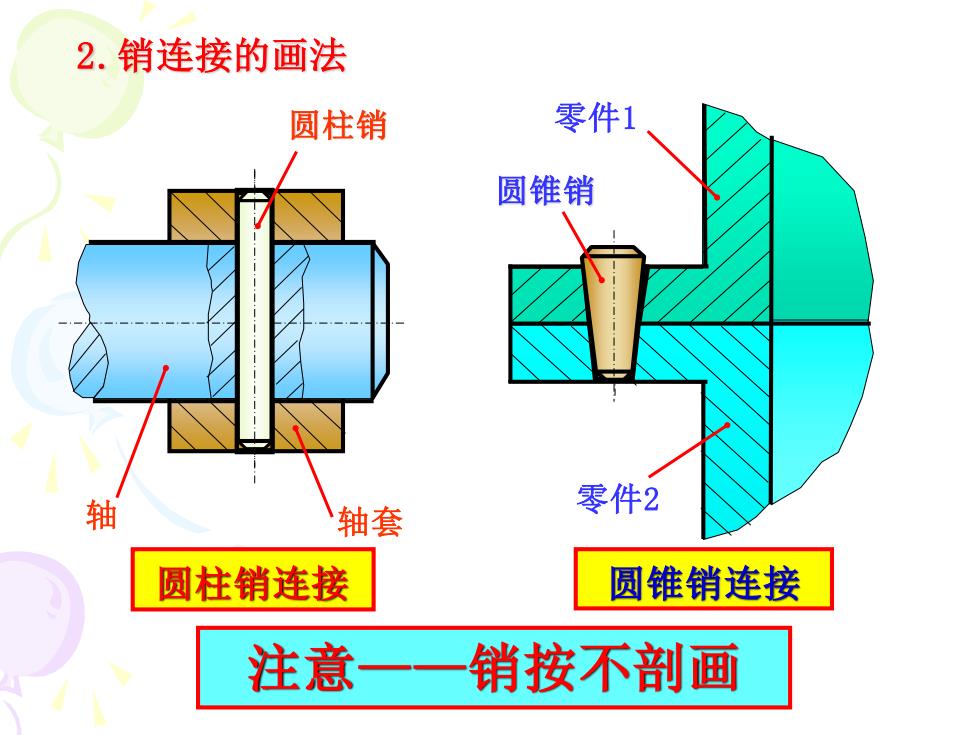

2.销连接的画法 圆柱销 零件1 圆锥销 轴 零件2 轴套 圆柱销连接 圆锥销连接 注意 销按不剖画
2.销连接的画法 圆柱销连接 圆锥销连接 圆柱销 轴 轴套 零件2 圆锥销 零件1 注意——销按不剖画
第四节 滚动轴承 一、滚动轴承的结构、分类及代号 ★结构一一内圈、外圈、滚动体和保持架 外圈 ★分类 滚珠 按承受的载荷方向分为 内圈 ☆向心轴承一一承受径向力 保持架 ☆推力轴承一一承受轴向力 ☆组合轴承
一、滚动轴承的结构、分类及代号 ★结构 ——内圈、外圈、滚动体和保持架 ★分类 ☆ 向心轴承——承受径向力 ☆ 推力轴承——承受轴向力 ☆ 组合轴承 外圈 滚珠 内圈 保持架 第四节 滚动轴承 按承受的载荷方向分为
★代号 ◆代号的构成 前置代号、基本代号、后置代号 ◆基本代号 ©表示轴承的基本类型、结构和尺寸 是轴承代号的基础 回由轴承类型代号 尺寸系列代号 内径代号构成 ©通常用5位数字表示，从左往右依次为 ◆第一位一一轴承类型代号
★ 代号 ◆代号的构成 ◆基本代号 前置代号、基本代号、后置代号 ◎表示轴承的基本类型、结构和尺寸 是轴承代号的基础 ◎由轴承类型代号 尺寸系列代号 内径代号构成 ◎通常用5位数字表示，从左往右依次为 ◆第一位——轴承类型代号
