资源数量 FDM-TDMA可供分配的资源有多少？ 系统总带宽Wsys划分为C个信道（频分）； 每个信道划分为s个时隙（时分） 分配给每个用户话音请求的资源都是一个 信道上的一个时隙。 系统的总资源数量N为： N- Cxs 例子： →OFDD的概念 Wsys -5 MHz 扣除保护带，大约支持 GSM规定载频间隔200kHz 24个载波：C=24 GSM规定每帧8时隙 S=8 N=24×8=192 2020年秋季 3/99 无线互联网
资源数量 2020年秋季 3 / 99 无线互联网 FDM-TDMA可供分配的资源有多少? 系统总带宽����划分为�个信道（频分）； 每个信道划分为�个时隙（时分）。 分配给每个用户话音请求的资源都是一个 信道上的一个时隙。 系统的总资源数量�为：� = �×� ���� = ���� 例子： GSM规定载频间隔200kHz 扣除保护带，大约支持 24个载波：� = �� FDD的概念 GSM规定每帧8时隙 � = � � = ��×� = ���
集中使用所有资源 最简单的资源分配思路：集中配置。 ®系统工作方式： BS 四用户请求随机到达； 四基站从192个可用时隙中选择一个提供 服务。 d 一个具有192个服务员的排队系统。 d 两个明显的缺点： 四功耗太大：为了保证覆盖，发射功耗太大。无论基站还是 用户终端都无法承受。 四容量不足：192个服务员明显不够；阻塞率高。 ③怎么办？◆小区制。 2020年秋季 4/99 无线互联网
集中使用所有资源 2020年秋季 4 / 99 无线互联网 最简单的资源分配思路：集中配置。 系统工作方式： 用户请求随机到达； 基站从192个可用时隙中选择一个提供 服务。 一个具有192个服务员的排队系统。 两个明显的缺点： 功耗太大：为了保证覆盖，发射功耗太大。无论基站还是 用户终端都无法承受。 容量不足：192个服务员明显不够；阻塞率高。 怎么办？ 小区制

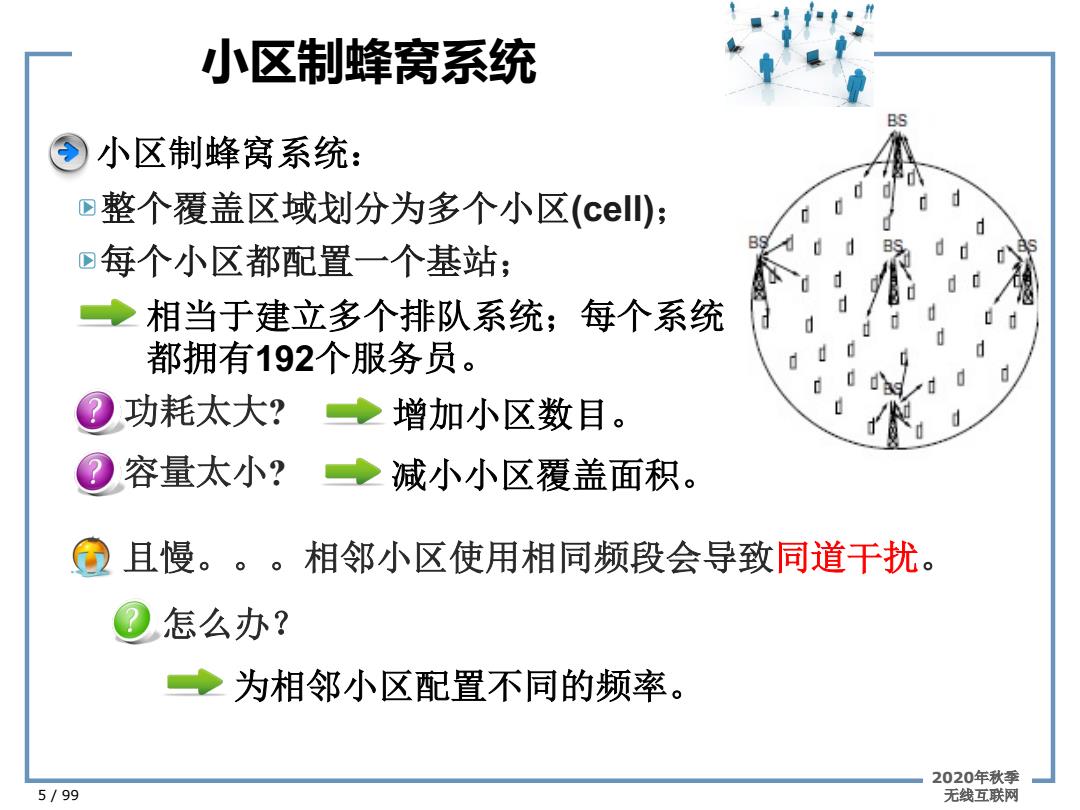

小区制蜂窝系统 89 小区制蜂窝系统： 四整个覆盖区域划分为多个小区(cel川)； 四每个小区都配置一个基站； ◆相当于建立多个排队系统；每个系统 都拥有192个服务员。 ?功耗太大？ ◆增加小区数目。 ③容量太小？ 减小小区覆盖面积。 ①且慢。。。相邻小区使用相同频段会导致同道干扰。 ③怎么办？ ◆为相邻小区配置不同的频率。 2020年秋季 5/99 无线互联网
小区制蜂窝系统 2020年秋季 5 / 99 无线互联网 小区制蜂窝系统： 整个覆盖区域划分为多个小区(cell)； 每个小区都配置一个基站； 相当于建立多个排队系统；每个系统 都拥有192个服务员。 功耗太大? 容量太小? 增加小区数目。 减小小区覆盖面积。 且慢。。。相邻小区使用相同频段会导致同道干扰。 怎么办？ 为相邻小区配置不同的频率
