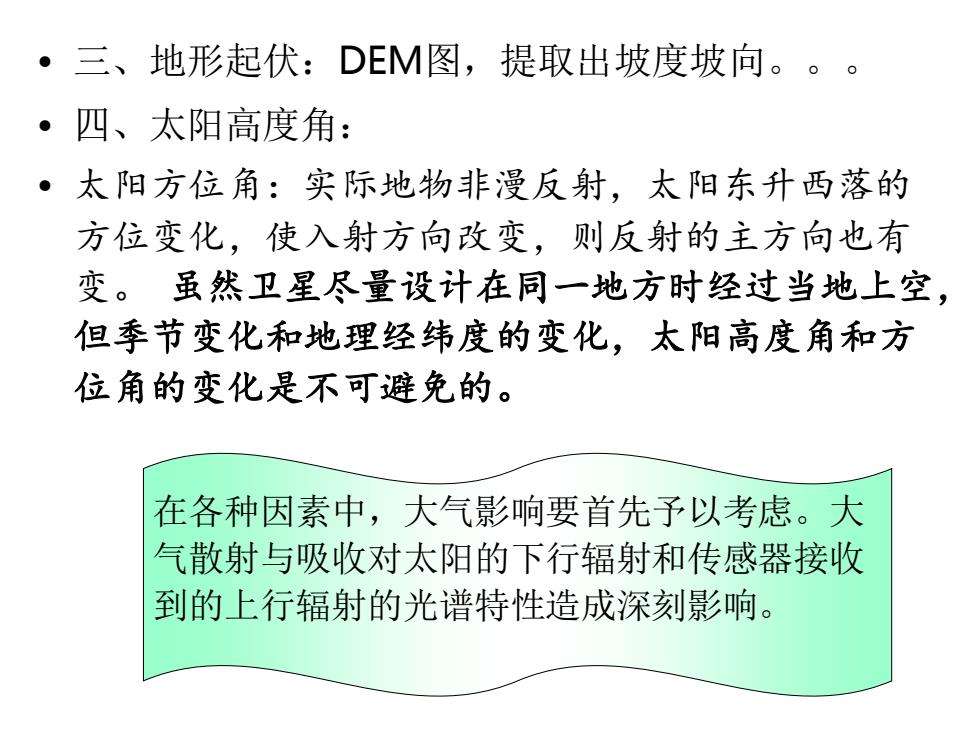

三、地形起伏：DEM图，提取出坡度坡向。 ·四、太阳高度角： 。太阳方位角：实际地物非漫反射，太阳东升西落的 方位变化，使入射方向改变，则反射的主方向也有 变。虽然卫星尽量设计在同一地方时经过当地上空， 但季节变化和地理经纬度的变化，太阳高度角和方 位角的变化是不可避免的。 在各种因素中，大气影响要首先予以考虑。大 气散射与吸收对太阳的下行辐射和传感器接收 到的上行辐射的光谱特性造成深刻影响
• 三、地形起伏：DEM图，提取出坡度坡向。 • 四、太阳高度角： • 太阳方位角：实际地物非漫反射，太阳东升西落的 方位变化，使入射方向改变，则反射的主方向也有 变。 虽然卫星尽量设计在同一地方时经过当地上空， 但季节变化和地理经纬度的变化，太阳高度角和方 位角的变化是不可避免的。 在各种因素中，大气影响要首先予以考虑。大 气散射与吸收对太阳的下行辐射和传感器接收 到的上行辐射的光谱特性造成深刻影响

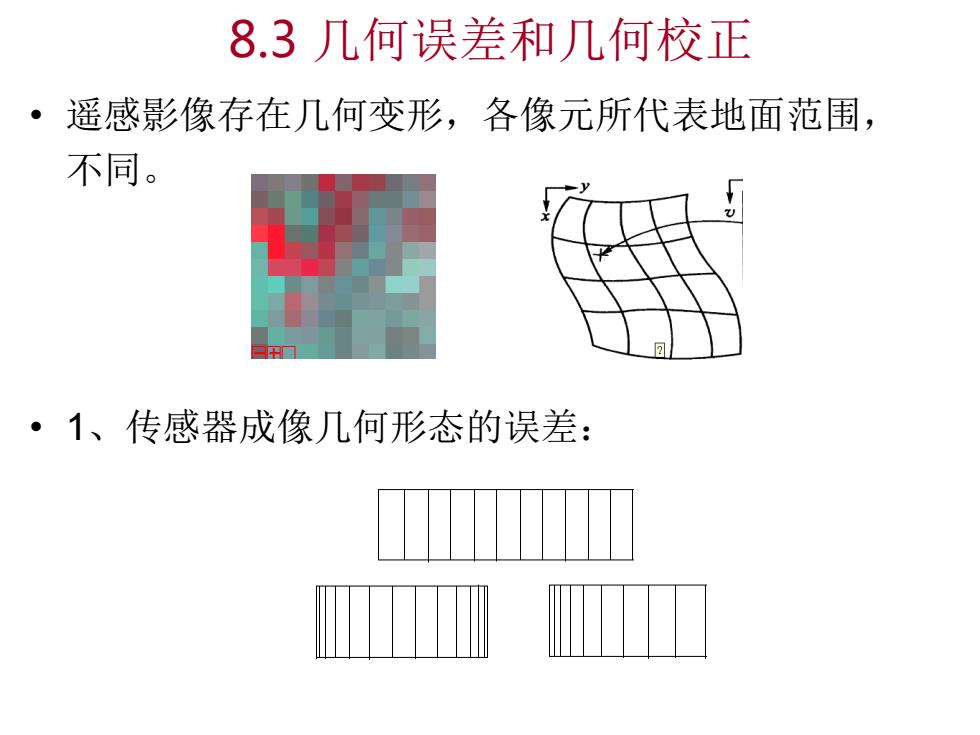

8.3几何误差和几何校正 ·遥感影像存在几何变形，各像元所代表地面范围， 不同。 ·1、传感器成像几何形态的误差：
8.3 几何误差和几何校正 • 遥感影像存在几何变形，各像元所代表地面范围， 不同。 • 1、传感器成像几何形态的误差：
·2.传感器外方位元素变化：三轴XYZ及姿态角ψωk, 传感器随时都在记录自己的姿态。（几何粗校正、 精校正) 。3地形起伏：变形明显，。 ·4地球自转：对瞬时光学成像没有影响，对扫描成像 会造成图像的平行错动。 File Overlay Enhance
• 2.传感器外方位元素变化：三轴XYZ及姿态角ψωk， 传感器随时都在记录自己的姿态。（几何粗校正、 精校正） • 3.地形起伏：变形明显，。 • 4.地球自转：对瞬时光学成像没有影响，对扫描成像 会造成图像的平行错动
·5.地球曲率影响：陆地卫星、气象卫星 ·6.大气折光 ·7.传感器内部结构和工作方式：透镜的辐射方向畸 变像差，CCD排列不整齐，扫描速度不一致等
• 5.地球曲率影响：陆地卫星、气象卫星 • 6.大气折光 • 7.传感器内部结构和工作方式：透镜的辐射方向畸 变像差， CCD排列不整齐，扫描速度不一致等

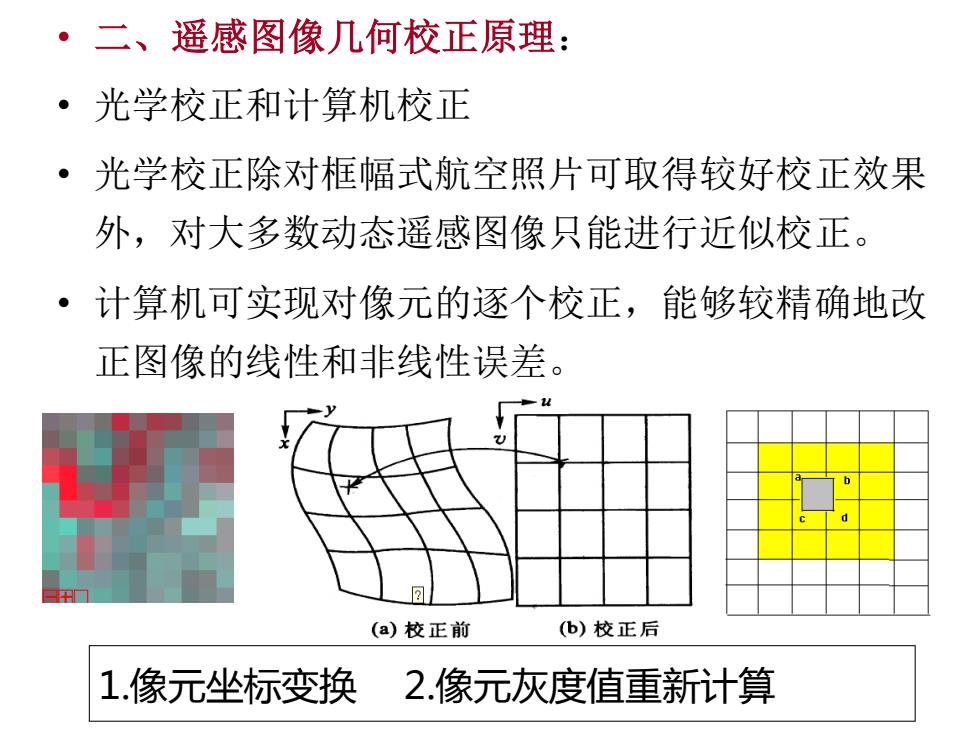

·二、遥感图像几何校正原理： ·光学校正和计算机校正 ·光学校正除对框幅式航空照片可取得较好校正效果 外，对大多数动态遥感图像只能进行近似校正。 ·计算机可实现对像元的逐个校正，能够较精确地改 正图像的线性和非线性误差。 -u (a)校正前 (b)校正后 1.像元坐标变换2.像元灰度值重新计算
• 二、遥感图像几何校正原理： • 光学校正和计算机校正 • 光学校正除对框幅式航空照片可取得较好校正效果 外，对大多数动态遥感图像只能进行近似校正。 • 计算机可实现对像元的逐个校正，能够较精确地改 正图像的线性和非线性误差。 1.像元坐标变换 2.像元灰度值重新计算
