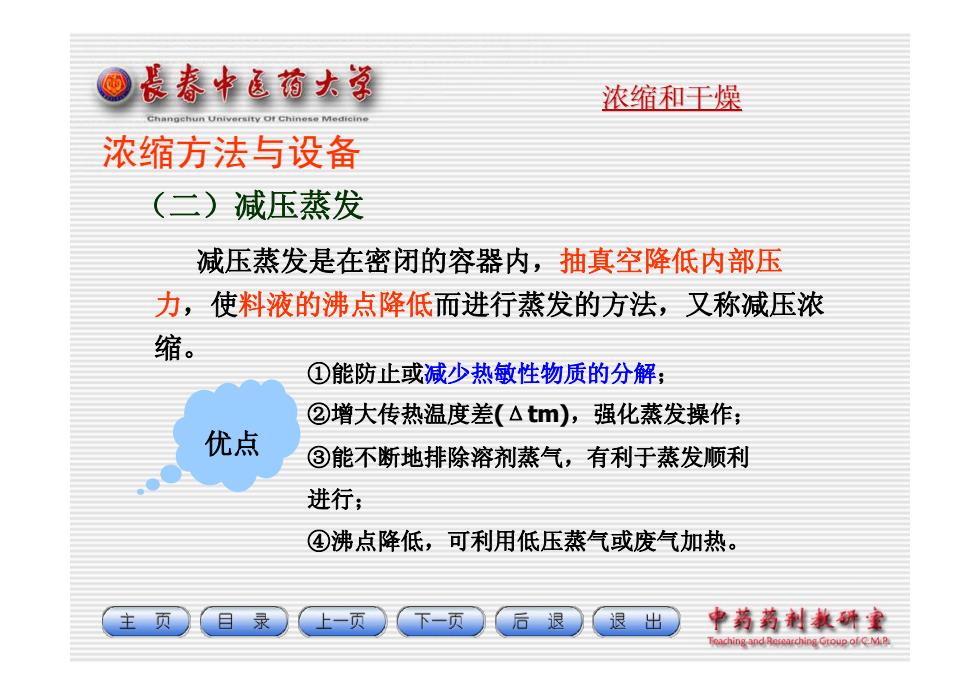

可長春中通药大学 浓缩和王燥 浓缩方法与设备 (二)减压蒸发 减压蒸发是在密闭的容器内，抽真空降低内部压 力，使料液的沸点降低而进行蒸发的方法，又称减压浓 缩。 ①能防止或减少热敏性物质的分解； ②增大传热温度差（△tm),强化蒸发操作； 优点 ③能不断地排除溶剂蒸气，有利于蒸发顺利 进行； ④沸点降低，可利用低压蒸气或废气加热。 主页 目录 上一页 下一页 后退 退出 中药药剂教研室 ching and Rotearching Gtoup ofC MP
浓缩和干燥 浓缩方法与设备 （二）减压蒸发 减压蒸发是在密闭的容器内，抽真空降低内部压 力，使料液的沸点降低而进行蒸发的方法，又称减压浓 缩。 优点 ①能防止或减少热敏性物质的分解； ②增大传热温度差(Δtm)，强化蒸发操作； ③能不断地排除溶剂蒸气，有利于蒸发顺利 进行； ④沸点降低，可利用低压蒸气或废气加热

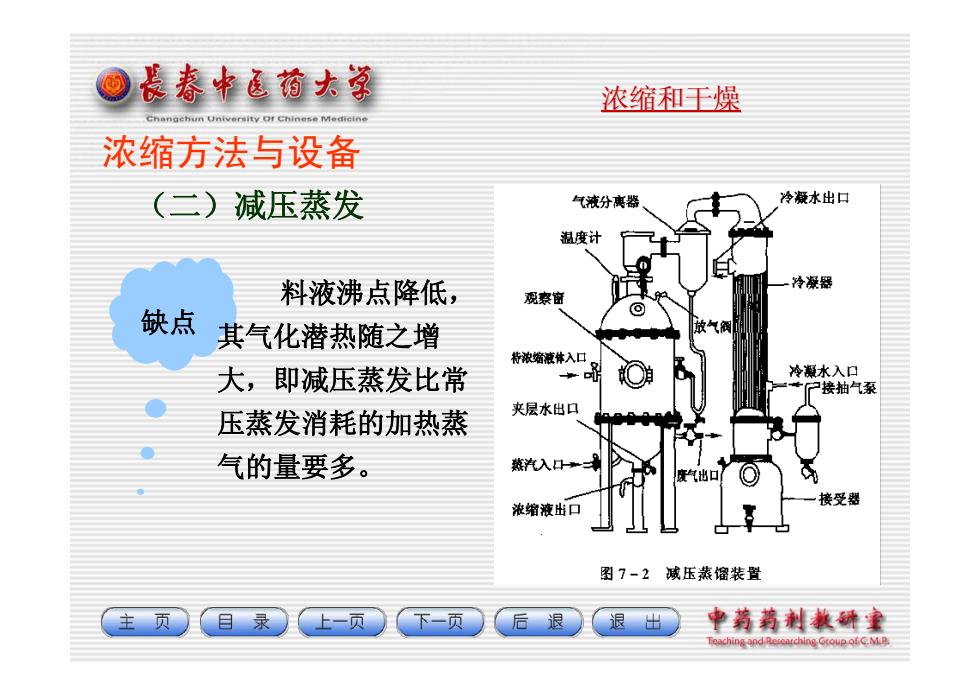

回传春中通椅大草 浓缩和王燥 浓缩方法与设备 (二)减压蒸发 气液分离器 冷凝水出口 温度计 料液沸点降低， 冷凝器 观察窗 缺点 其气化潜热随之增 放气阔 特浓缩液体入口 大，即减压蒸发比常 冷凝水入口 户接抽气泵 压蒸发消耗的加热蒸 夹层水出口 气的量要多。 燕汽入口 气出口 接受器 浓缩液出口 图7-2} 减压蒸馏装置 主页 目录 上一页 下一页 后退 退出 中著药刺教鳞蜜 aching and F
浓缩和干燥 浓缩方法与设备 （二）减压蒸发 缺点 料液沸点降低， 其气化潜热随之增 大，即减压蒸发比常 压蒸发消耗的加热蒸 气的量要多

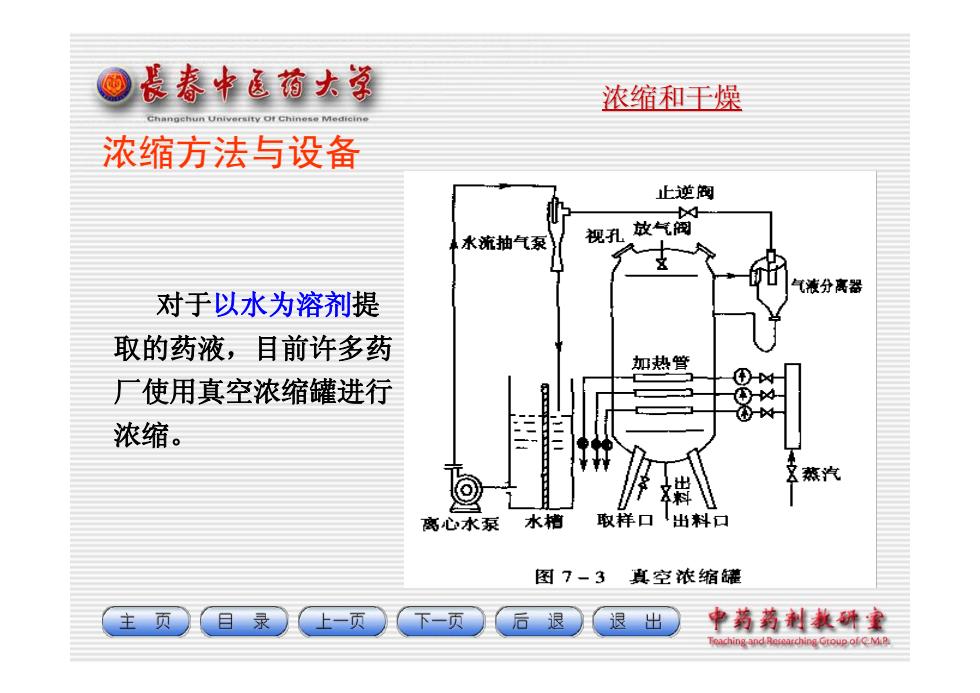

可長春中通药大学 浓缩和王燥 浓缩方法与设备 止逆阀 水流抽气泵 视孔放气阀 气液分离器 对于以水为溶剂提 取的药液，目前许多药 加热管 厂使用真空浓缩罐进行 浓缩。 出 蒸汽 离心水泵水档 取样口出料口 图7-3真空浓缩罐 主页 目录 上一页 下一页 后退 退出 中药药剂教貅室 ching and Rotearching Gtoup ofC MP
浓缩和干燥 浓缩方法与设备 对于以水为溶剂提 取的药液，目前许多药 厂使用真空浓缩罐进行 浓缩
回長春中通药大享 浓缩和王燥 浓缩方法与设备 雾二冷没图 第一冷 冷其 主页 目录 上一页 一页 后退 退出 中药药剂教研蜜 eaching and Rosearching Gtoup of MP
浓缩和干燥 浓缩方法与设备

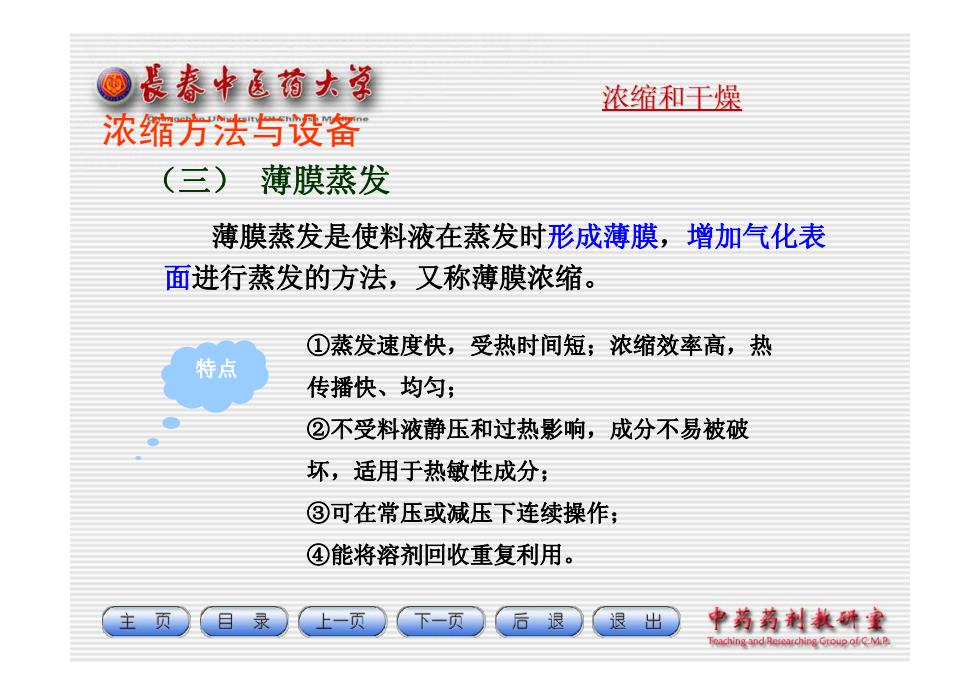

四传春中通药大草 浓缩和王燥 浓缩方法与设备 (三)薄膜蒸发 薄膜蒸发是使料液在蒸发时形成薄膜，增加气化表 面进行蒸发的方法，又称薄膜浓缩。 ①蒸发速度快，受热时间短；浓缩效率高，热 特点 传播快、均匀； ②不受料液静压和过热影响，成分不易被破 坏，适用于热敏性成分； ③可在常压或减压下连续操作， ④能将溶剂回收重复利用。 主页 目录 一页 下一页 后退 退出 中药药剂教貅室
浓缩和干燥 浓缩方法与设备 （三） 薄膜蒸发 薄膜蒸发是使料液在蒸发时形成薄膜，增加气化表 面进行蒸发的方法，又称薄膜浓缩。 特点 ①蒸发速度快，受热时间短；浓缩效率高，热 传播快、均匀； ②不受料液静压和过热影响，成分不易被破 坏，适用于热敏性成分； ③可在常压或减压下连续操作； ④能将溶剂回收重复利用
