大多数情况下，只要芯片和仿真器之间的连接电缆不超 过6in,就可采用图9-4所示的接法。需将DSP的EMU0 和EMU1脚用电阻上拉，阻值取4.7或10K2。 Vcc 小于15.24cm的 DSP开发板 扁平电缆线 忠搜轰 插座 插座上 Vcc 仿真头 仿真器插座 5 13 PD EMUO EMUO CS上连接成功指示 14 EMU1 EMU1 GND TRST 2 TRST 6 NP TMS GND 8 TMS TDI 3 GND 10 TDI TDO TDO GND 12 TCK TCK 9 TCK RET 电源地在 DSP开发 6in或更短 图9-4DSP与JTAG GND 板插座上 仿真器连接图1 18
仿真器插座 TMS 1 2 3 5 4 9 11 13 6 8 10 12 14 TDI PD TDO TCK_RET TCK EMU0 EMU1 GND GND GND GND TRST NP 7 TMS TDI TDO TCK EMU0 EMU1 TRST 仿真头 Vcc Vcc 6in或更短 GND 小于15.24cm的 扁平电缆线 电源-地在 DSP开发板 插座上 DSP开发板 插座 图9-4 DSP与JTAG 仿真器连接图1 ⚫ 大多数情况下, 只要芯片和仿真器之间的连接电缆不超 过6in, 就可采用图9-4所示的接法。需将DSP的EMU0 和EMU1 脚用电阻上拉, 阻值取4.7或10 K 。 18 CCS上连接成功指示 电源-地在 DSP开发 板插座上

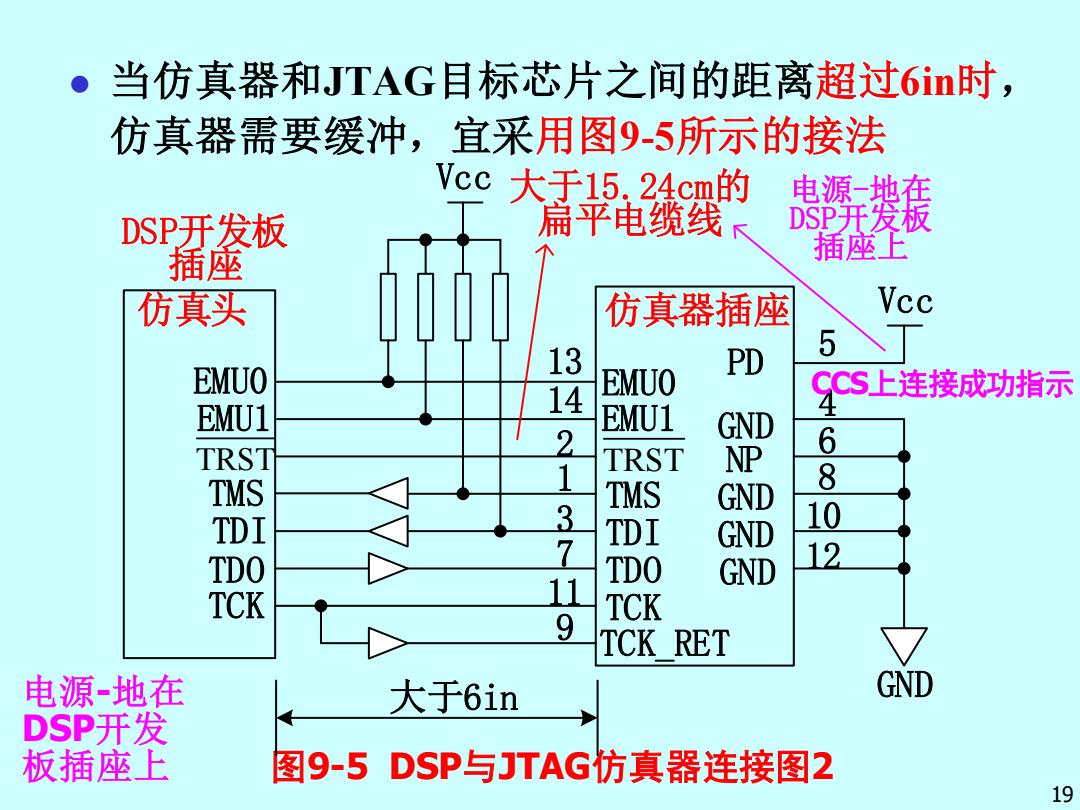

。当仿真器和JTAG目标芯片之间的距离超过in时， 仿真器需要缓冲，宜采用图9-5所示的接法 Vcc大于15,24cm的 DSP开发板 扁平电缆线 忠找轰 插座 插座上 仿真头 仿真器插座 Vcc 5 EMUO 13 EMUO PD 14 qS上连接成功指示 EMU1 EMU1 6 TRST 创P5 8 部 TMS 3 10 12 TCK 11 TCK TCK RET 电源-地在 大于6in GND DSP开发 板插座上 图9-5DSP与JTAG仿真器连接图2 19
图9-5 DSP与JTAG仿真器连接图2 ⚫ 当仿真器和JTAG目标芯片之间的距离超过6in时， 仿真器需要缓冲，宜采用图9-5所示的接法 仿真器插座 TMS 1 2 3 5 4 9 11 13 6 8 10 12 14 TDI PD TDO TCK_RET TCK EMU0 EMU1 GND GND GND GND TRST NP 7 TMS TDI TDO TCK EMU0 EMU1 TRST 仿真头 Vcc Vcc 大于6in GND DSP开发板 插座 大于15.24cm的 扁平电缆线 电源-地在 DSP开发板 插座上 19 CCS上连接成功指示 电源-地在 DSP开发 板插座上
9.2DSP系统的基本电路设计 ■9.2.1JTAG接口 ■9.2.2电源电路 ■9.2.3复位电路 ■9.2.4时钟信号的产生 20
9.2 DSP系统的基本电路设计 ◼ 9.2.1 JTAG接口 ◼ 9.2.2 电源电路 ◼ 9.2.3 复位电路 ◼ 9.2.4 时钟信号的产生 20
9.2.2电源电路 1.电源电压和电流要求 C55x系列DSP芯片通常采用低电压设计，双电 源供电，即内核电源和/O电源； ◆I/O电源主要供I/O接口使用，VC5509A取3.3V; ◆内核电源主要为芯片的内部逻辑（包括CPU,时 钟电路和所有外设逻辑)提供电压，VC5509A取 1.6V。 21
9.2.2 电源电路 1. 电源电压和电流要求 ⚫ C55x系列DSP芯片通常采用低电压设计, 双电 源供电, 即内核电源和I/O电源; ◆I/O电源主要供I/O接口使用, VC5509A取3.3V; ◆内核电源主要为芯片的内部逻辑(包括CPU, 时 钟电路和所有外设逻辑)提供电压, VC5509A取 1.6V。 21
·DSP芯片的电流消耗主要取决于器件的激活度： ◆内核电源所消耗的电流主要取决于CPU的激活度， 外设消耗的电流主要取决于正在工作的外设及其 速度； ◆外设消耗的电流通常比较小； ◆时钟电路也消耗一小部分电流，而且是恒定的， 与CPU和外设的激活度无关； ◆/O电源仅为外设接口引脚提供电压，消耗的电流 取决于外部输出的速度、数量以及输出端的负载 电容。 22
⚫ DSP芯片的电流消耗主要取决于器件的激活度: ◆ 内核电源所消耗的电流主要取决于CPU的激活度, 外设消耗的电流主要取决于正在工作的外设及其 速度; ◆ 外设消耗的电流通常比较小; ◆ 时钟电路也消耗一小部分电流, 而且是恒定的, 与CPU和外设的激活度无关; ◆ I/O电源仅为外设接口引脚提供电压, 消耗的电流 取决于外部输出的速度、数量以及输出端的负载 电容。 22
