。模拟数字混合电路的设计： ◆根据设计要求，综合考虑转换速度、精度、通道 数以及是否要求片上自带采样器、多路选择器、 基准电源等因素，来选择ADC、DAC的型号。 ●逻辑控制电路的设计： ◆包括译码、状态控制、同步控制等； 系统的逻辑控制通常采用可编程逻辑器件(CPLD ◆ 或FPGA)来实现。 8
⚫ 模拟数字混合电路的设计: 8 ◆ 根据设计要求, 综合考虑转换速度、精度、通道 数以及是否要求片上自带采样器、多路选择器、 基准电源等因素, 来选择ADC、DAC的型号。 ⚫ 逻辑控制电路的设计: ◆ 包括译码、状态控制、同步控制等; ◆ 系统的逻辑控制通常采用可编程逻辑器件(CPLD 或FPGA)来实现
。通信接口的设计： ◆主要根据系统对通信速率的要求来选择通信方式； ◆对VC5509A和VC5510来讲，I2C总线的数据传输速率 可从10~400Kb/S,McBSP的最高频率可达CPU时钟频 率的1/2，若要求过高可考虑通过总线进行通信。 。人机接口的设计： ◆常用的人机接口主要有键盘和显示器； ◆可以通过与其它单片机的通信来构成，也可与DSP芯 片经FPGA/CPLD构成。 。电源和时钟电路的设计： ◆主要考虑电压的高低和电流的大小，既要满足电压的 匹配，又要满足电流容量的要求。 9
⚫通信接口的设计: 9 ◆主要根据系统对通信速率的要求来选择通信方式; ◆对VC5509A和VC5510来讲, I2C总线的数据传输速率 可从10~400Kb/s, McBSP的最高频率可达CPU时钟频 率的1/2, 若要求过高可考虑通过总线进行通信。 ⚫ 人机接口的设计: ◆常用的人机接口主要有键盘和显示器; ◆可以通过与其它单片机的通信来构成, 也可与DSP芯 片经FPGA/CPLD构成。 ⚫ 电源和时钟电路的设计: ◆主要考虑电压的高低和电流的大小, 既要满足电压的 匹配, 又要满足电流容量的要求
3.原理图设计 。原理图的设计是关键的一步： ◆必须清楚地了解器件的特性、使用方法 和系统的开发； ◆必要时可对单元电路进行功能仿真甚至 进行实验测试。 10
3．原理图设计 ⚫ 原理图的设计是关键的一步: ◆必须清楚地了解器件的特性、使用方法 和系统的开发； ◆必要时可对单元电路进行功能仿真甚至 进行实验测试。 10

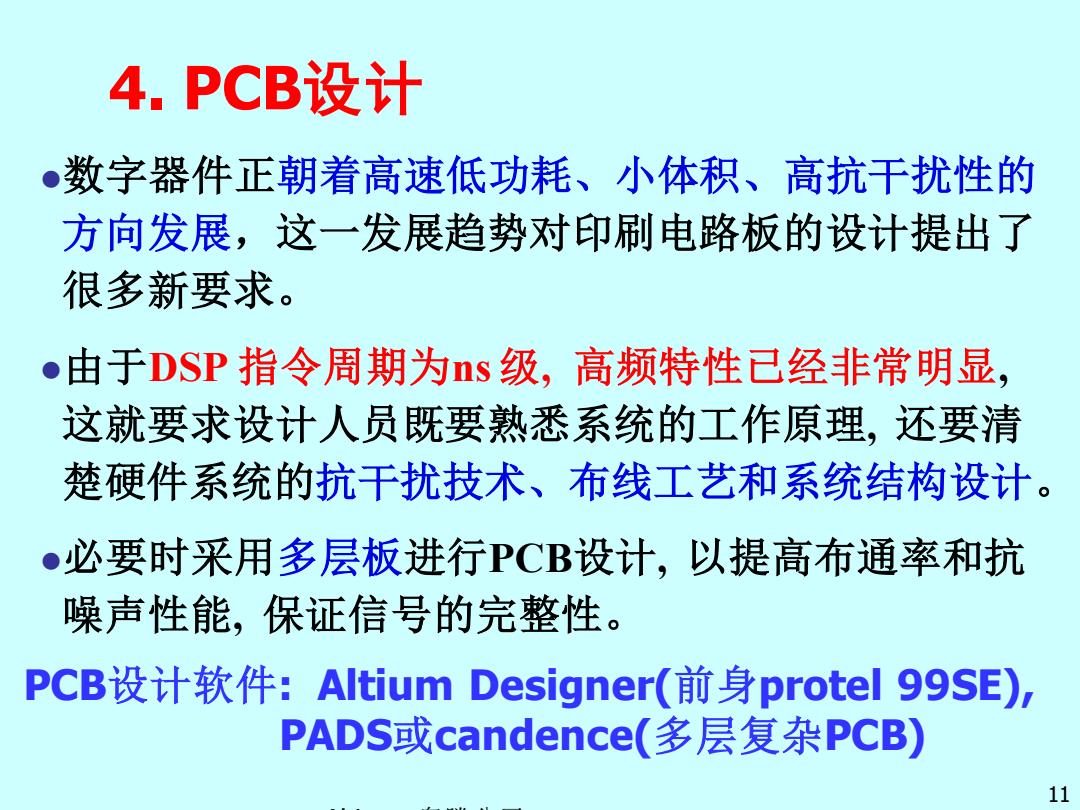

4.PCB设计 •数字器件正朝着高速低功耗、小体积、高抗干扰性的 方向发展，这一发展趋势对印刷电路板的设计提出了 很多新要求。 由于DSP指令周期为ns级，高频特性已经非常明显， 这就要求设计人员既要熟悉系统的工作原理，还要清 楚硬件系统的抗干扰技术、布线工艺和系统结构设计。 ●必要时采用多层板进行PCB设计，以提高布通率和抗 噪声性能，保证信号的完整性。 PCB设计软件：Altium Designer(前身protel99SE), PADS或candence(多层复杂PCB) 11
4. PCB设计 ⚫数字器件正朝着高速低功耗、小体积、高抗干扰性的 方向发展，这一发展趋势对印刷电路板的设计提出了 很多新要求。 ⚫由于DSP 指令周期为ns 级, 高频特性已经非常明显, 这就要求设计人员既要熟悉系统的工作原理, 还要清 楚硬件系统的抗干扰技术、布线工艺和系统结构设计。 ⚫必要时采用多层板进行PCB设计, 以提高布通率和抗 噪声性能, 保证信号的完整性。 11 PCB设计软件: Altium Designer(前身protel 99SE), PADS或candence(多层复杂PCB) Altium 奥腾公司
5.硬件调试 ·主要步骤： ◆拿到PCB板后，首先应检查是否同电路板图一致，对 于重要的点和线（特别是电源、地）要用万用表进行 测试，确保连接正确； ◆对所用的元器件进行质量检查； ◆按印刷电路板上器件名称、标识焊接好各个元器件； ◆采用硬件仿真器和万用表、示波器、信号发生器等 对硬件电路电器系统测试，看是否能正常工作。通 常应对不同功能模块编写出相应的测试程序。 12
5. 硬件调试 ⚫ 主要步骤： ◆ 拿到PCB板后, 首先应检查是否同电路板图一致, 对 于重要的点和线(特别是电源、地)要用万用表进行 测试, 确保连接正确; ◆ 对所用的元器件进行质量检查; ◆ 按印刷电路板上器件名称、标识焊接好各个元器件; ◆ 采用硬件仿真器和万用表、示波器、信号发生器等 对硬件电路电器系统测试, 看是否能正常工作。通 常应对不同功能模块编写出相应的测试程序。 12
