1.1.2DSP芯片的结构特点 ☆DSP芯片的结构特点特别适合于数字信号 处理的结构 1.采用改进型哈佛结构 计算机的总线结构分为：冯·诺依曼结构 哈佛结构 山东大学生物医学工程刘忠国 14
1.1.2 DSP芯片的结构特点 ☆ DSP芯片的结构特点特别适合于数字信号 处理的结构 １. 采用改进型哈佛结构 计算机的总线结构分为：冯·诺依曼结构 哈佛结构 山东大学生物医学工程刘忠国 14
冯·诺依曼结构 多数微处理器和单 数据总线 片机采用如图所示 冯诺依曼结构。 CPV 存储器 地址总线 控制总线 结构特点： 程序和数据共用同一套总线，对程序和数据需 要分时读写，执行速度慢，数据吞吐量低，计算 机结构简单，不适于进行高速度的数字信号处理。 15
冯·诺依曼结构 多数微处理器和单 片机采用如图所示 冯·诺依曼结构。 结构特点： 程序和数据共用同一套总线，对程序和数据需 要分时读写，执行速度慢，数据吞吐量低，计算 机结构简单，不适于进行高速度的数字信号处理。 15
哈佛结构与特点 PCB PCB PAB PAB a哈佛结构 程序存储器 程序存储器 PDB PDB CPV CPV DDB DDB 数据存储器 数据存储器 仙改进型哈佛结构 DAB DAB DCB DCB 程序、数据具有独立的存储空间，有独立的程序总线 和数据总线，可同时对程序和数据进行寻址和读写访 问，执行速度高，数据吞吐量大，计算机结构复杂， 非常适于进行高速的数字信号处理。 16
哈佛结构与特点 (a) 哈 佛 结 构 • 程序、数据具有独立的存储空间，有独立的程序总线 和数据总线，可同时对程序和数据进行寻址和读写访 问，执行速度高，数据吞吐量大，计算机结构复杂， 非常适于进行高速的数字信号处理。 16 (b) 改 进 型 哈 佛 结 构

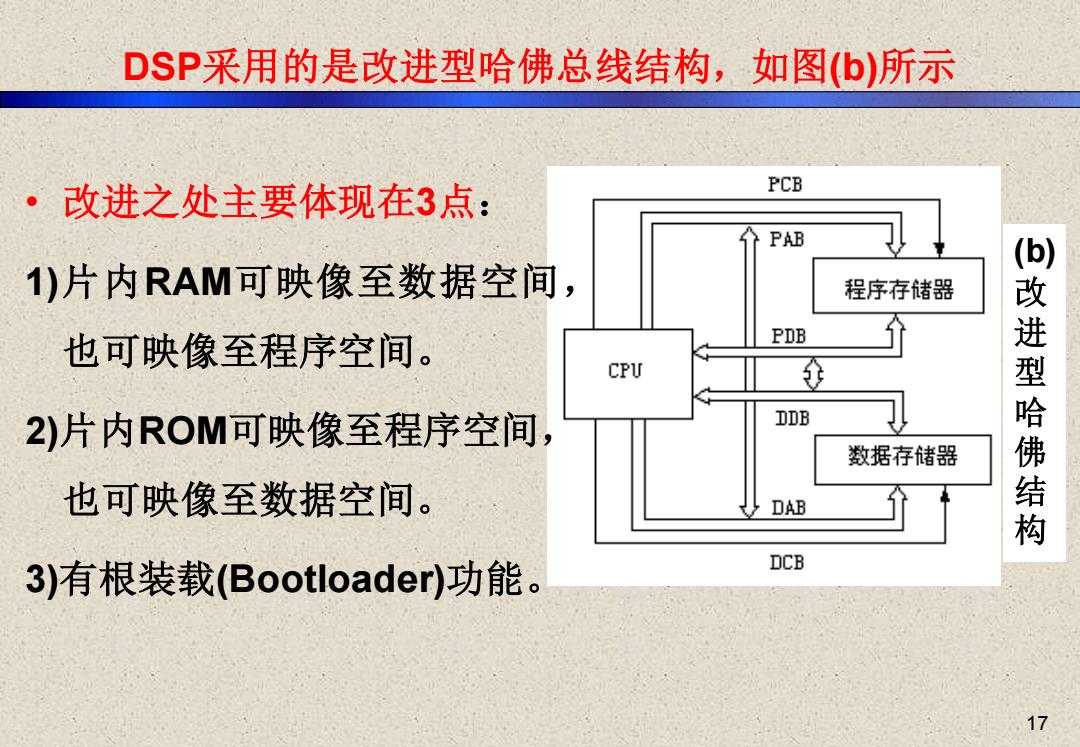

DSP采用的是改进型哈佛总线结构，如图(b)所示 ·改进之处主要体现在3点： PCB PAB )片内RAM可映像至数据空间， 程序存储器 也可映像至程序空间。 PDB CPV 2)片内ROM可映像至程序空间， DDB 数据存储器 也可映像至数据空间。 改进型哈佛结构 DAB 3)有根装载(Bootloader)功能。 DCB 17
DSP采用的是改进型哈佛总线结构，如图(b)所示 17 (b) 改 进 型 哈 佛 结 构 • 改进之处主要体现在3点： 1)片内RAM可映像至数据空间， 也可映像至程序空间。 2)片内ROM可映像至程序空间， 也可映像至数据空间。 3)有根装载(Bootloader)功能
