入功率电阻，R31、R32工作时温度大约为60~90度，请同学们避免触碰。 24-254/22 RX21-25W/22R R31 +16V 5923 Hor△ KPK5 r公 K5 032 R32 -16V RX24-25A/22R 图2-2功率电阻 5.交流电压的测量： 与实验一中的相同（参考实验一中的相关步骤） 6.整流电流的测量： 16w 32425W22R A (VA AC II SLAX (V Hall-out 品+w2R 图2-3整流电流测量电路图 整流电流的测量原理如图2-3所示，电源变压器M50-03将市电(220VAC) 按照变比220/24降压；D1~D4四个二极管为整流电路，额定状态下将24VAC 的交流电压整流为大约±16V的直流电压，CHB-25P(见附录5)是霍尔电流 互感器，按照图2-3的连接方式，匝比为2/1000，其二次电流经过电阻R16(200
入功率电阻，R31、R32 工作时温度大约为 60~90 度，请同学们避免触碰。 图 2- 2 功率电阻 5． 交流电压的测量： 与实验一中的相同（参考实验一中的相关步骤） 6． 整流电流的测量： 图 2- 3 整流电流测量电路图 整流电流的测量原理如图 2-3 所示，电源变压器 M50-03 将市电（220VAC） 按照变比 220/24 降压；D1~D4 四个二极管为整流电路，额定状态下将 24VAC 的交流电压整流为大约±16V 的直流电压，CHB-25P（见附录 5）是霍尔电流 互感器，按照图 2-3 的连接方式，匝比为 2/1000，其二次电流经过电阻 R16(200

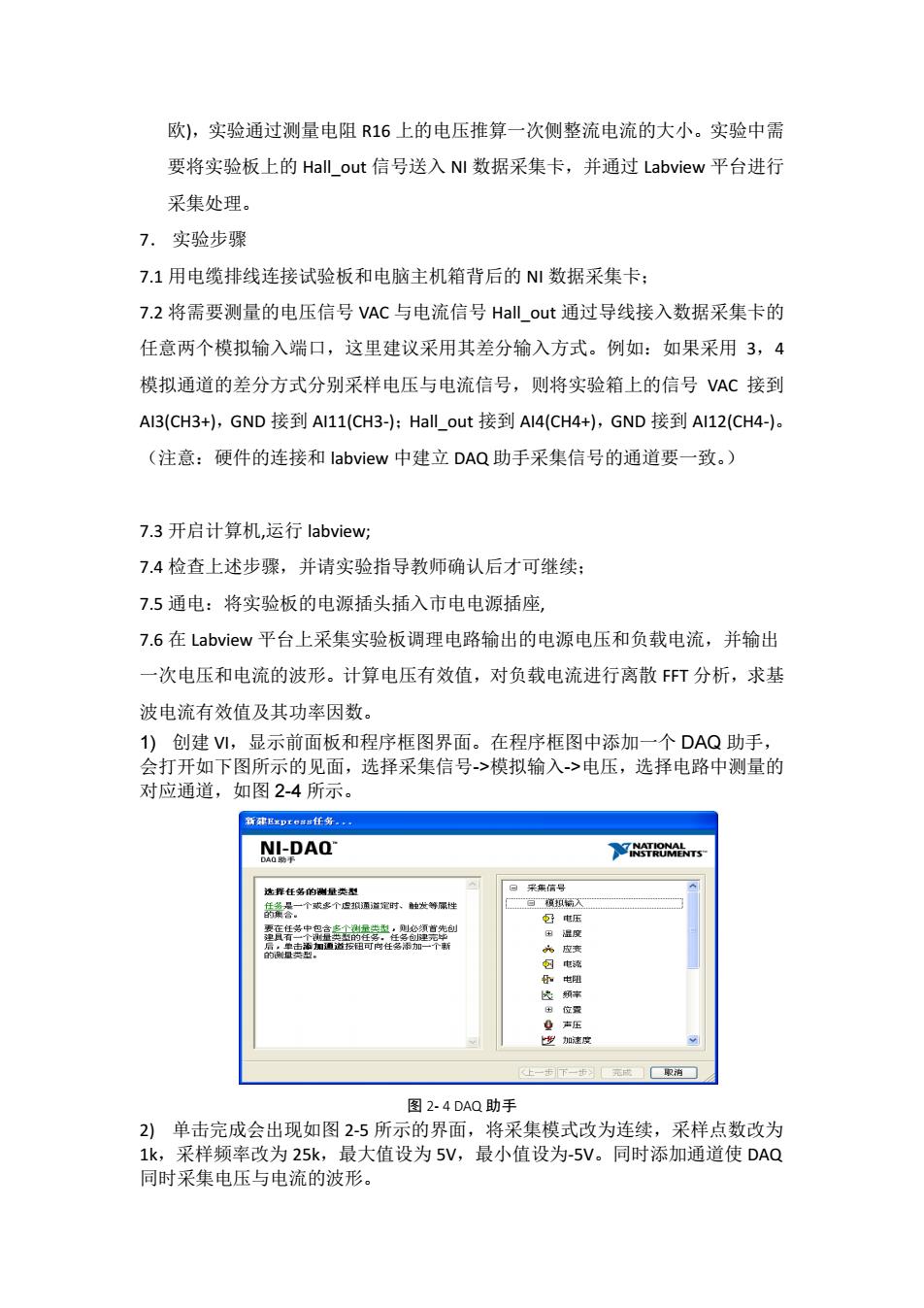

欧)，实验通过测量电阻R16上的电压推算一次侧整流电流的大小。实验中需 要将实验板上的Hall _out信号送入Nl数据采集卡，并通过Labview平台进行 采集处理。 7.实验步骤 7.1用电缆排线连接试验板和电脑主机箱背后的N!数据采集卡； 7.2将需要测量的电压信号VAC与电流信号Hall out通过导线接入数据采集卡的 任意两个模拟输入端口，这里建议采用其差分输入方式。例如：如果采用3,4 模拟通道的差分方式分别采样电压与电流信号，则将实验箱上的信号VC接到 AI3(CH3+),GND接到AI11(CH3-;Hall_out接到AI4(CH4+),GND接到AI12(CH4-). (注意：硬件的连接和labview中建立DAQ助手采集信号的通道要一致。) 7.3开启计算机，运行labview; 7.4检查上述步骤，并请实验指导教师确认后才可继续： 7.5通电：将实验板的电源插头插入市电电源插座， 7.6在Labview平台上采集实验板调理电路输出的电源电压和负载电流，并输出 一次电压和电流的波形。计算电压有效值，对负载电流进行离散FFT分析，求基 波电流有效值及其功率因数。 1)创建VI,显示前面板和程序框图界面。在程序框图中添加一个DAQ助手， 会打开如下图所示的见面，选择采集信号>模拟输入->电压，选择电路中测量的 对应通道，如图2-4所示。 NI-DAO 了e陆rs 选择任第的测量类型 日采集信号 锈素各。个家多个皮报酒道定时、的发等服性 百祺孤箭人 电压 蓝整中奇提给先创 田温度 的则量类型。 %应变 屯流 电阻 竖 频率 出位置 鱼声压 些加速度 上一击下一步元成酒取消 图2-4DAQ助手 2)单击完成会出现如图2-5所示的界面，将采集模式改为连续，采样点数改为 1k,采样频率改为25k,最大值设为5V,最小值设为-5V。同时添加通道使DAQ 同时采集电压与电流的波形
欧)，实验通过测量电阻 R16 上的电压推算一次侧整流电流的大小。实验中需 要将实验板上的 Hall_out 信号送入 NI 数据采集卡，并通过 Labview 平台进行 采集处理。 7． 实验步骤 7.1 用电缆排线连接试验板和电脑主机箱背后的 NI 数据采集卡； 7.2 将需要测量的电压信号 VAC 与电流信号 Hall_out 通过导线接入数据采集卡的 任意两个模拟输入端口，这里建议采用其差分输入方式。例如：如果采用 3，4 模拟通道的差分方式分别采样电压与电流信号，则将实验箱上的信号 VAC 接到 AI3(CH3+)，GND 接到 AI11(CH3-)；Hall_out 接到 AI4(CH4+)，GND 接到 AI12(CH4-)。 （注意：硬件的连接和 labview 中建立 DAQ 助手采集信号的通道要一致。） 7.3 开启计算机,运行 labview; 7.4 检查上述步骤，并请实验指导教师确认后才可继续； 7.5 通电：将实验板的电源插头插入市电电源插座, 7.6 在 Labview 平台上采集实验板调理电路输出的电源电压和负载电流，并输出 一次电压和电流的波形。计算电压有效值，对负载电流进行离散 FFT 分析，求基 波电流有效值及其功率因数。 1) 创建 VI，显示前面板和程序框图界面。在程序框图中添加一个 DAQ 助手， 会打开如下图所示的见面，选择采集信号->模拟输入->电压，选择电路中测量的 对应通道，如图 2-4 所示。 图 2- 4 DAQ 助手 2) 单击完成会出现如图 2-5 所示的界面，将采集模式改为连续，采样点数改为 1k，采样频率改为 25k，最大值设为 5V，最小值设为-5V。同时添加通道使 DAQ 同时采集电压与电流的波形
