实验一.交流电压和交流电流的隔离测量 1.实验目的：通过电压互感器、电流互感器、霍尔电流传感器测量一次电压和 电流， 2.实验说明：市电220V/50Hz加载在电子假负载上，通过电压互感器TV1013 和钳形电流互感器分别将一次电源电压和负载电流变换成二次电压和电流，通过 实验板上的调理电路放大调理，并送NI数据采集卡，在Labview平台上同时采 集实验板调理电路输出的交流电压和交流电流，计算有效值和功率因数，并在电 脑显示器上显示一次电压和电流的波形。图1-1为实验板信号输出的接线端，本 次实验需要测量的信号为图1-1中的IAC、VAC。 钳形互感器测量电流 交流电压 1- 图1-1实验板信号输出 3,交流电压的测量： 交流电压的测量原理如图1-2所示，电源变压器M50-03将市电(220VAC)按照 变比220/24降压；TV1013(见附录4)是电流型电压互感器，额定电流比为 2mA/2mA,一次侧接电源变压器M50-03的付边（额定电压24VAC),二次回路连 接R2,R3两个75欧姆的电阻，电阻上的压降作为差分比例放大器的输入：后级 的信号调理是通过变比K=8.8的差分比例放大器将输出信号VAC调理在 -4.0V~4.0V的范围之内。实验中需要将实验板上的VAC信号送入N数据采集卡， 并通过Labview平台进行采集
实验一. 交流电压和交流电流的隔离测量 1．实验目的: 通过电压互感器、电流互感器、霍尔电流传感器测量一次电压和 电流， 2．实验说明：市电 220V/50Hz 加载在电子假负载上，通过电压互感器 TV1013 和钳形电流互感器分别将一次电源电压和负载电流变换成二次电压和电流，通过 实验板上的调理电路放大调理，并送 NI 数据采集卡，在 Labview 平台上同时采 集实验板调理电路输出的交流电压和交流电流，计算有效值和功率因数，并在电 脑显示器上显示一次电压和电流的波形。图 1-1 为实验板信号输出的接线端，本 次实验需要测量的信号为图 1-1 中的 IAC、VAC。 图 1- 1 实验板信号输出 3．交流电压的测量： 交流电压的测量原理如图 1-2 所示，电源变压器 M50-03 将市电（220VAC）按照 变比 220/24 降压；TV1013（见附录 4）是电流型电压互感器，额定电流比为 2mA/2mA，一次侧接电源变压器 M50-03 的付边(额定电压 24VAC)，二次回路连 接 R2，R3 两个 75 欧姆的电阻，电阻上的压降作为差分比例放大器的输入；后级 的信号调理是通过变比 K=8.8 的差分比例放大器将输出信号 VAC 调理在 -4.0V~4.0V 的范围之内。实验中需要将实验板上的 VAC 信号送入 NI 数据采集卡， 并通过 Labview 平台进行采集

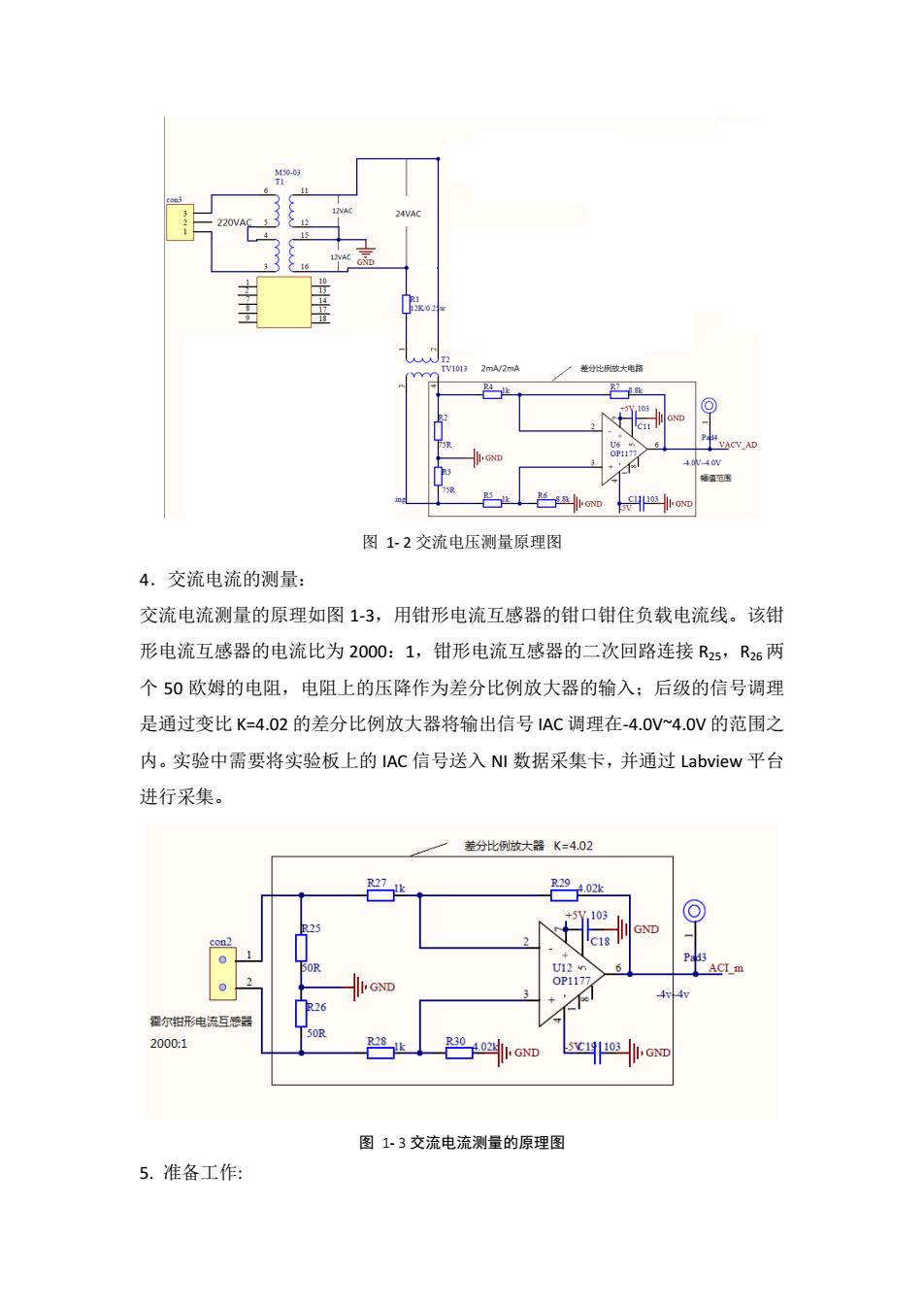

24VAC 1013 2mA/2mA 差分此例做大电路 Y YY N vACV AT 0p1177 77 40 范 0:GND 图1-2交流电压测量原理图 4.交流电流的测量： 交流电流测量的原理如图1-3，用钳形电流互感器的钳口钳住负载电流线。该钳 形电流互感器的电流比为2000：1，钳形电流互感器的二次回路连接R25,R26两 个50欧姆的电阻，电阻上的压降作为差分比例放大器的输入；后级的信号调理 是通过变比K=4.02的差分比例放大器将输出信号1AC调理在-4.0V~4.0V的范围之 内。实验中需要将实验板上的IAC信号送入NI数据采集卡，并通过Labview平台 进行采集。 差分比例放大器K=4.02 巴 29哒 103 25 GND C18 U12 ACI_m GND OP117 委尔甜形电流互感器 OR 2000:1 SCI9 103 GND 图1-3交流电流测量的原理图 5.准备工作：
图 1- 2 交流电压测量原理图 4．交流电流的测量： 交流电流测量的原理如图 1-3，用钳形电流互感器的钳口钳住负载电流线。该钳 形电流互感器的电流比为 2000：1，钳形电流互感器的二次回路连接 R25，R26 两 个 50 欧姆的电阻，电阻上的压降作为差分比例放大器的输入；后级的信号调理 是通过变比 K=4.02 的差分比例放大器将输出信号 IAC 调理在-4.0V~4.0V 的范围之 内。实验中需要将实验板上的 IAC 信号送入 NI 数据采集卡，并通过 Labview 平台 进行采集。 图 1- 3 交流电流测量的原理图 5. 准备工作:

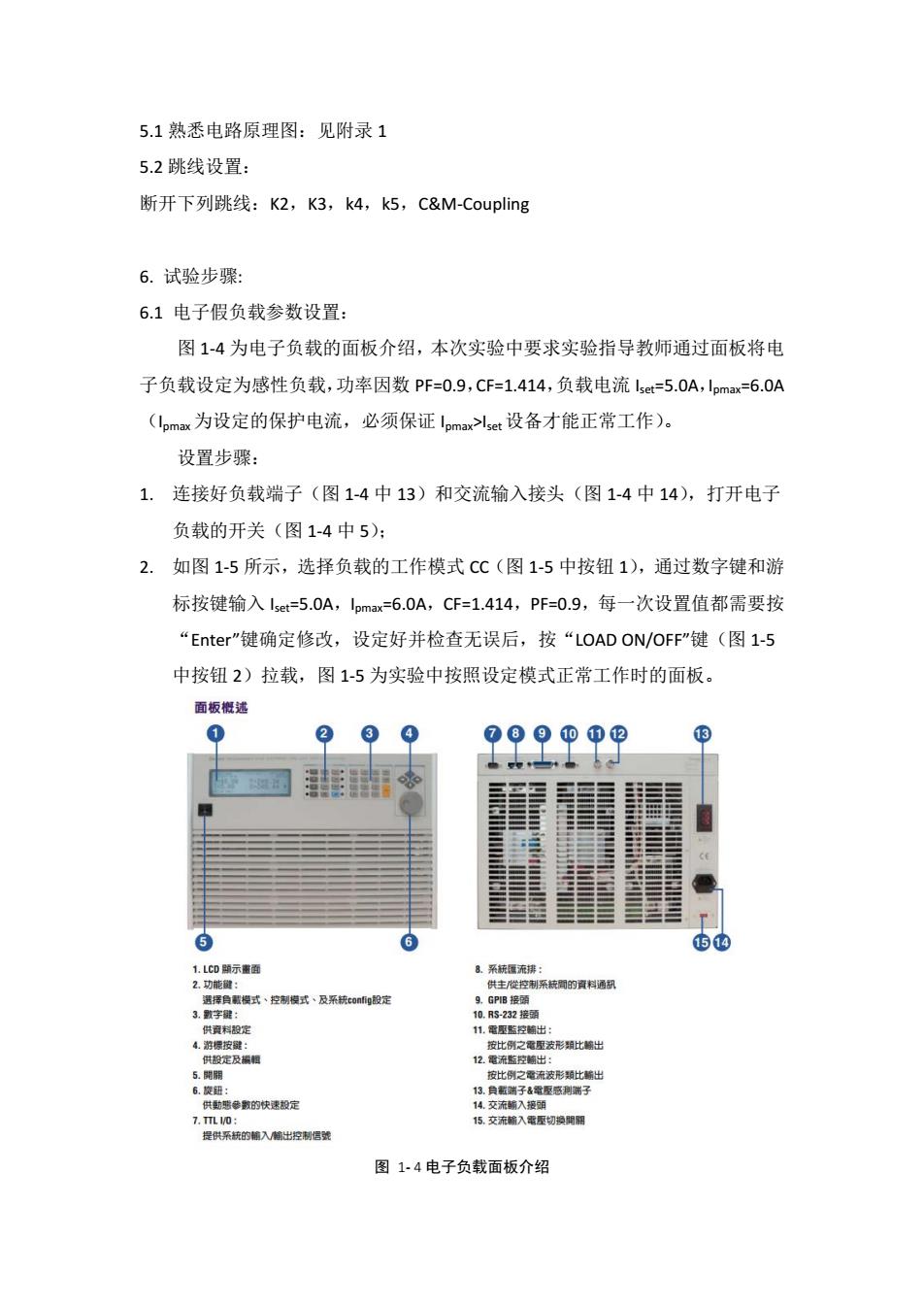

5.1熟悉电路原理图：见附录1 5.2跳线设置： 断开下列跳线：K2,K3,k4,k5,C&M-Coupling 6.试验步骤： 6.1电子假负载参数设置： 图1-4为电子负载的面板介绍，本次实验中要求实验指导教师通过面板将电 子负载设定为感性负载，功率因数PF=0.9,CF=1.414,负载电流lset=5.0A,lpmaxi=6.0A (pmax为设定的保护电流，必须保证Ipmax>lset设备才能正常工作)。 设置步骤： 1.连接好负载端子（图1-4中13）和交流输入接头（图1-4中14），打开电子 负载的开关（图1-4中5）： 2.如图1-5所示，选择负载的工作模式CC(图1-5中按钮1)，通过数字键和游 标按键输入lset=5.0A,Ipmax=6.0A,CF=1.414,PF=0.9,每一次设置值都需要按 “Enter"键确定修改，设定好并检查无误后，按“LOAD ON/OFF"键（图1-5 中按钮2)拉载，图1-5为实验中按照设定模式正常工作时的面板。 面板概述 ① 2 ⑦8⑨⑩02 13 1.LCD顯示雷面 8系统匯流拂： 2.功能键： 供主從控制系梳聞的資料通机 遇擇骨戴模式、控制模式·及系统cong设定 9.GPB接頭 3.戰字提： 10.RS-232接頭 供资料股定 11.距壓脂控输出： 4.游惯按键： 按比例之面愿波形筑比输出 供投定及蠕辑 12.電流脂控输出： 5.開關 按比例之强流波形類比输出 6.旋钮： 13.負戴端子&重愿感剩端子 供勤戬的快速极定 14.交流输入接頭 7.Tml/0: 15.交流输入電厘切换明關 提供系统的输入辅出控制信践 图1-4电子负载面板介绍
5.1 熟悉电路原理图：见附录 1 5.2 跳线设置： 断开下列跳线：K2，K3，k4，k5，C&M-Coupling 6. 试验步骤: 6.1 电子假负载参数设置： 图 1-4 为电子负载的面板介绍，本次实验中要求实验指导教师通过面板将电 子负载设定为感性负载，功率因数 PF=0.9，CF=1.414，负载电流 Iset=5.0A，Ipmax=6.0A （Ipmax 为设定的保护电流，必须保证 Ipmax>Iset设备才能正常工作）。 设置步骤： 1. 连接好负载端子（图 1-4 中 13）和交流输入接头（图 1-4 中 14），打开电子 负载的开关（图 1-4 中 5）； 2. 如图 1-5 所示，选择负载的工作模式 CC（图 1-5 中按钮 1），通过数字键和游 标按键输入 Iset=5.0A，Ipmax=6.0A，CF=1.414，PF=0.9，每一次设置值都需要按 “Enter”键确定修改，设定好并检查无误后，按“LOAD ON/OFF”键（图 1-5 中按钮 2）拉载，图 1-5 为实验中按照设定模式正常工作时的面板。 图 1- 4 电子负载面板介绍

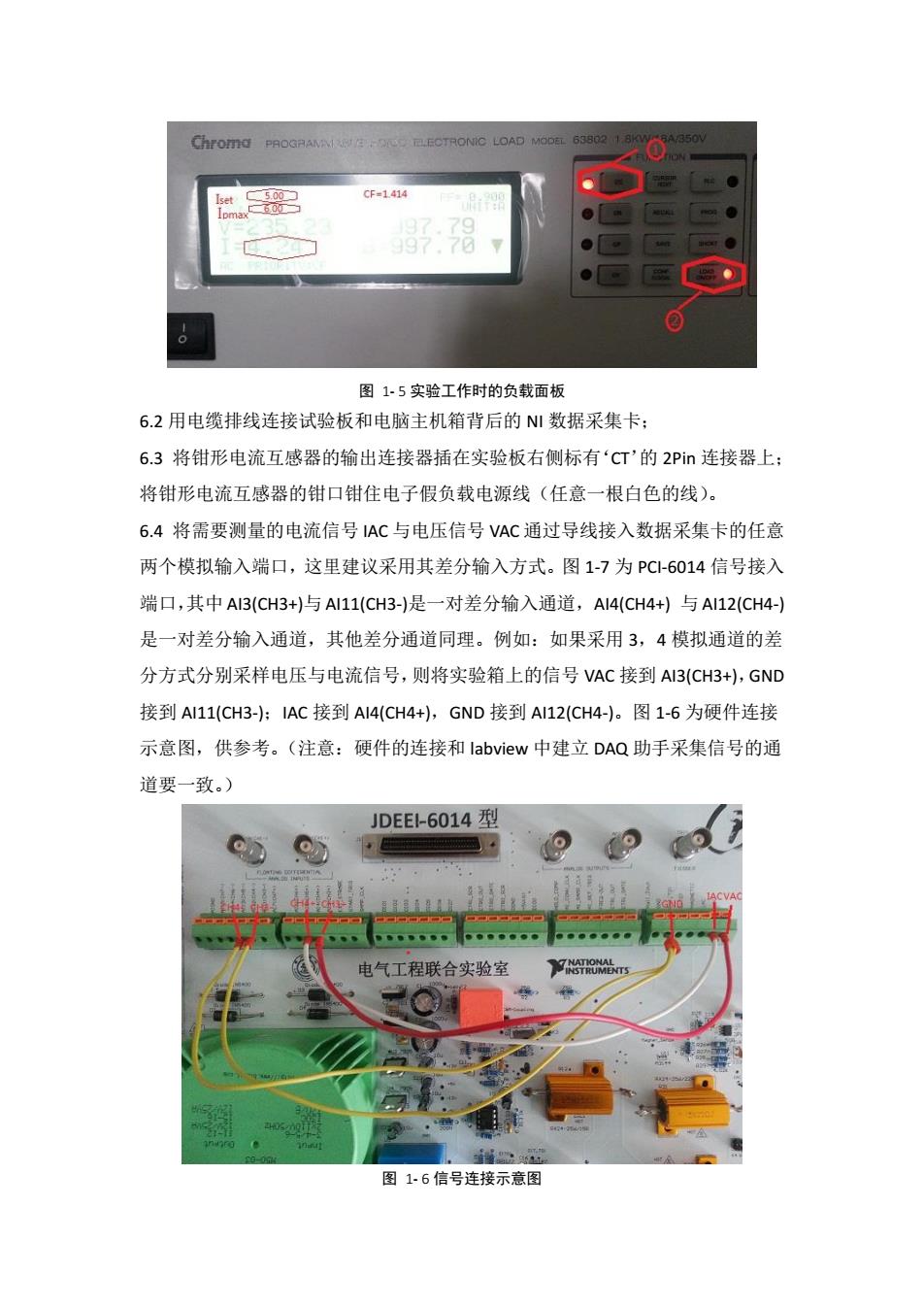

Chromd LOAD MODEL 63802 CF=1414 97.79 997.70 图1-5实验工作时的负载面板 6.2用电缆排线连接试验板和电脑主机箱背后的N1数据采集卡； 6.3将钳形电流互感器的输出连接器插在实验板右侧标有‘cT'的2Pi连接器上： 将钳形电流互感器的钳口钳住电子假负载电源线（任意一根白色的线）。 6.4将需要测量的电流信号IAC与电压信号VAC通过导线接入数据采集卡的任意 两个模拟输入端口，这里建议采用其差分输入方式。图1-7为PC1-6014信号接入 端口，其中AI3(CH3+)与AI11(CH3-)是一对差分输入通道，AI4(CH4+)与AI12(CH4-) 是一对差分输入通道，其他差分通道同理。例如：如果采用3,4模拟通道的差 分方式分别采样电压与电流信号，则将实验箱上的信号VAC接到AI3(CH3+),GND 接到AI11(CH3-):IAC接到AI4(CH4+),GND接到AI12(CH4-)。图1-6为硬件连接 示意图，供参考。（注意：硬件的连接和labview中建立DAQ助手采集信号的通 道要一致。) JDEE-6014型 电气工程联合实验室 图1-6信号连接示意图
图 1- 5 实验工作时的负载面板 6.2 用电缆排线连接试验板和电脑主机箱背后的 NI 数据采集卡； 6.3 将钳形电流互感器的输出连接器插在实验板右侧标有‘CT’的 2Pin 连接器上； 将钳形电流互感器的钳口钳住电子假负载电源线（任意一根白色的线）。 6.4 将需要测量的电流信号 IAC 与电压信号 VAC 通过导线接入数据采集卡的任意 两个模拟输入端口，这里建议采用其差分输入方式。图 1-7 为 PCI-6014 信号接入 端口，其中 AI3(CH3+)与 AI11(CH3-)是一对差分输入通道，AI4(CH4+) 与 AI12(CH4-) 是一对差分输入通道，其他差分通道同理。例如：如果采用 3，4 模拟通道的差 分方式分别采样电压与电流信号，则将实验箱上的信号 VAC 接到 AI3(CH3+)，GND 接到 AI11(CH3-)；IAC 接到 AI4(CH4+)，GND 接到 AI12(CH4-)。图 1-6 为硬件连接 示意图，供参考。（注意：硬件的连接和 labview 中建立 DAQ 助手采集信号的通 道要一致。） 图 1- 6 信号连接示意图
