4.1最小系统 当单片机本身，与必须添用的器件组成一个真正可用 的系统—最小系统。 例如：国内以前较多采用的8031机型，片内不含程序存储器(45页， 表2-3)。因此，若想用8031构成一个最小系统。需用以下器件： 8031单片机 片外程序存储器 地址锁存器

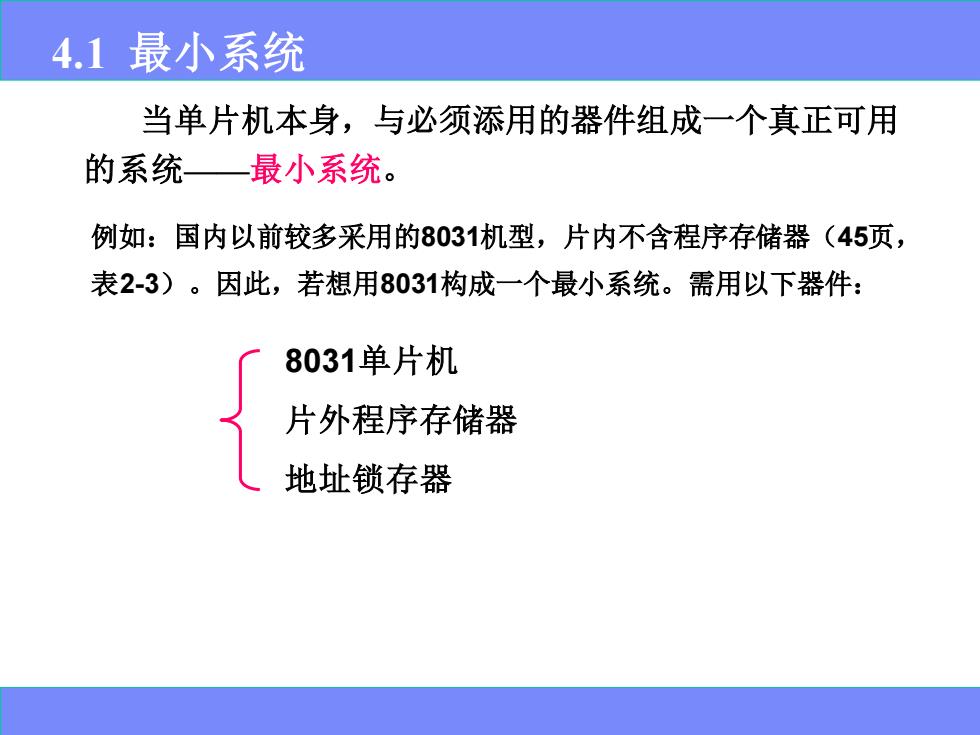

4.1 最小系统 当单片机本身，与必须添用的器件组成一个真正可用 的系统——最小系统。 例如：国内以前较多采用的8031机型，片内不含程序存储器（45页， 表2-3）。因此，若想用8031构成一个最小系统。需用以下器件： 8031单片机 片外程序存储器 地址锁存器
4.1最小系统 23 19 P2.2 2 2 P2.1 23 P2.0 21 P0.7 32 A 19 33 01 16 2 P0.6 P0.5 34 1 15 3 8031 12 A 35 4 P0.4 74LS P0.3 36 373 5 的 P0.2 37 7 6 6 A2 P0.1 38 7 最 39 3 P0.0 D。 G CE Qo 8 Ao 11 2716 8031 (2KX8) 小 17 16 Di 系 15 14 D 13 统 11 10 9 B 30 ALE PSEN 29 20 OE EA 31
4.1 最小系统 8031 的 最 小 系 统
4.2程序存储器扩展 一.存储器的基本知识 根据存储器的存取功能，存储器可分为 只读存储器 (Read Only Memory,缩写为ROM) 随机存取存储器 (Random Access Memory,缩写为RAM) 1. 掩膜ROM 2.可编程ROM(PROM) 3.紫外线擦除可编程ROM(EPROM) 4. 电擦除可编程ROM(EEPROM) 5. 快擦写型存储器Flash Memory (Flash Memory是一种新型的可擦除、非易失性存储器。)

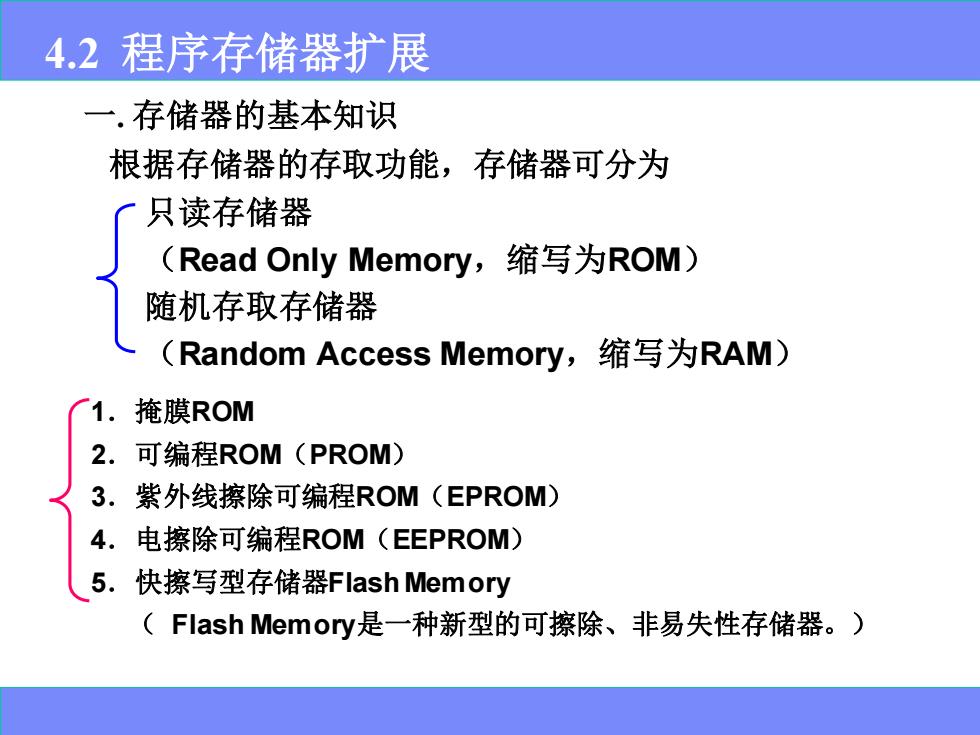

根据存储器的存取功能，存储器可分为 只读存储器 （Read Only Memory，缩写为ROM） 随机存取存储器 （Random Access Memory，缩写为RAM） 4.2 程序存储器扩展 一. 存储器的基本知识 1．掩膜ROM 2．可编程ROM（PROM） 3．紫外线擦除可编程ROM（EPROM） 4．电擦除可编程ROM（EEPROM） 5．快擦写型存储器Flash Memory （ Flash Memory是一种新型的可擦除、非易失性存储器。）
4.2程序存储器扩展 一.存储器的基本知识 随机存取存储器(RAM) ·I.静态RAM(SRAM) ·2.动态RAM(DRAM) ·3.集成RAM(iRAM) ·4.非易失性RAM(NVRAM)

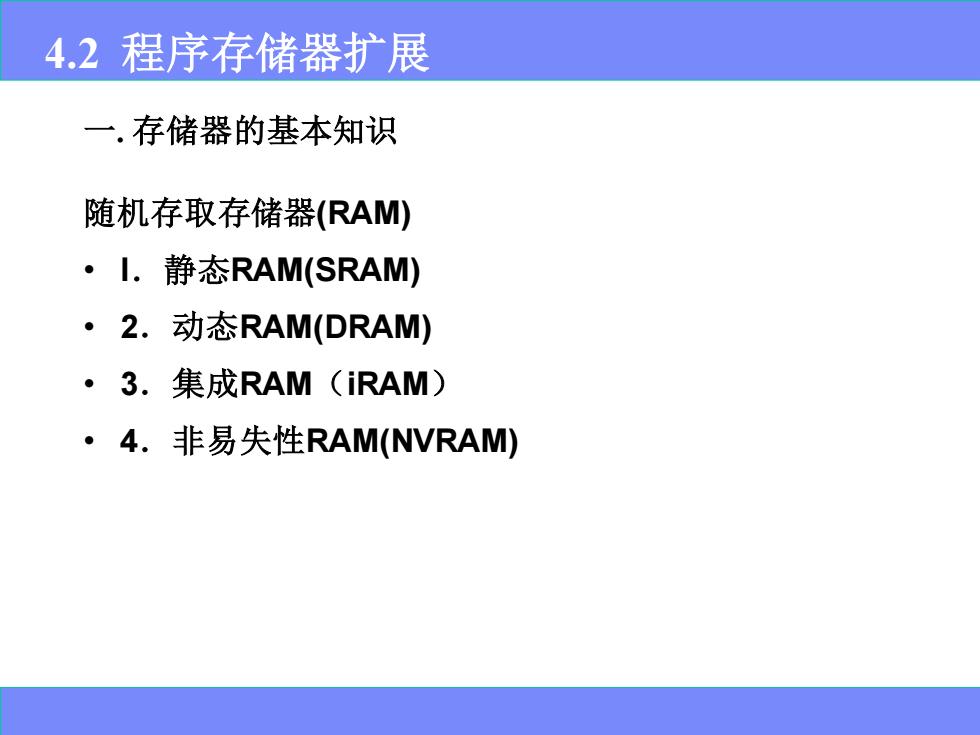

随机存取存储器(RAM) • l．静态RAM(SRAM) • 2．动态RAM(DRAM) • 3．集成RAM（iRAM） • 4．非易失性RAM(NVRAM) 4.2 程序存储器扩展 一. 存储器的基本知识
4.2程序存储器扩展 2.存储器的组成 它包括存储体、地址译码电路、片选和读写控制、输入输 出电路四部分。 )存储体 存储体是由大量存储单元组成的。每个存储单元包含一个或 几个基本存储电路，以存放一位或几位二进制数。存储单元在存 储体中排列成矩阵形式，以便于查找。每个存储单元有地址。就 芯片本身来说，这一地址对应于地址线信号的某个数码

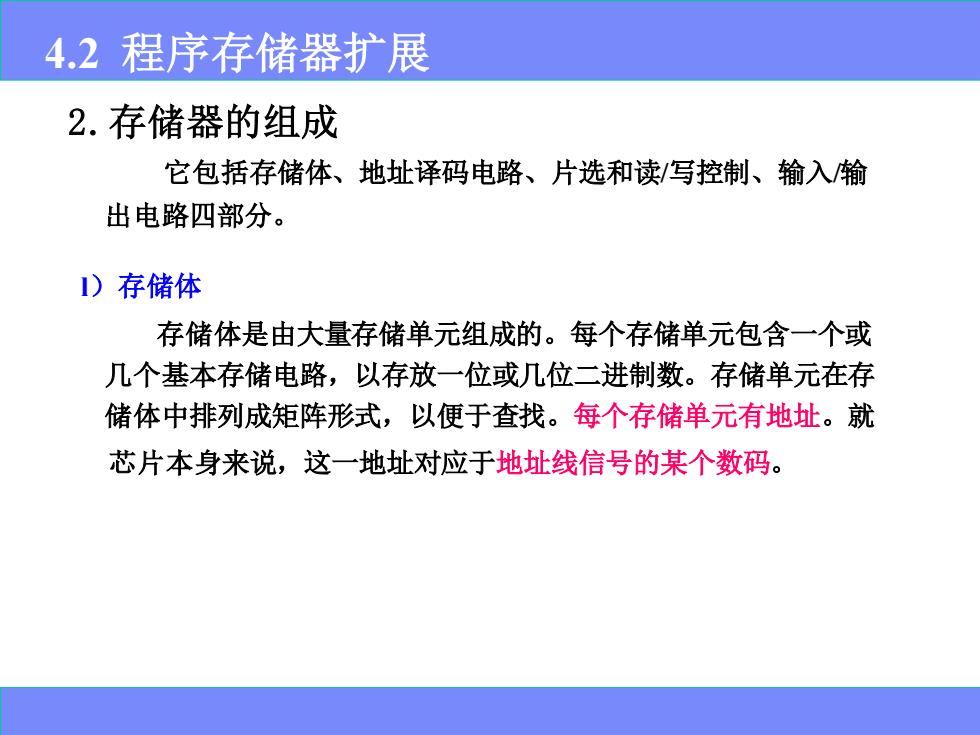

2.存储器的组成 它包括存储体、地址译码电路、片选和读/写控制、输入/输 出电路四部分。 l）存储体 存储体是由大量存储单元组成的。每个存储单元包含一个或 几个基本存储电路，以存放一位或几位二进制数。存储单元在存 储体中排列成矩阵形式，以便于查找。每个存储单元有地址。就 芯片本身来说，这一地址对应于地址线信号的某个数码。 4.2 程序存储器扩展
