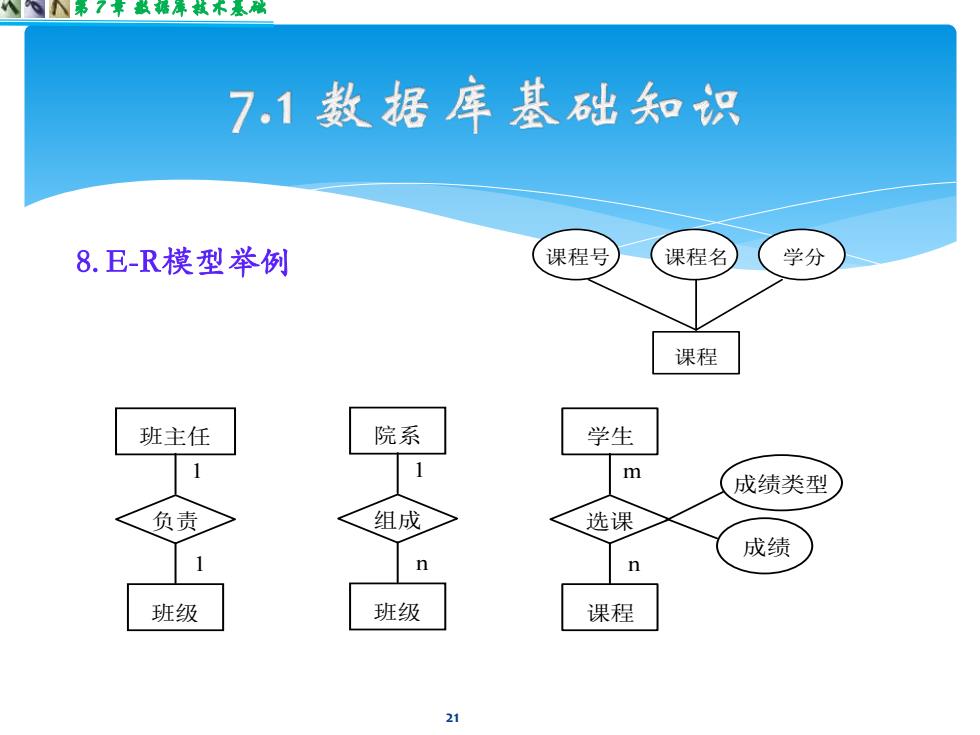

第7草稀薄黄不瑞 7.1数据库基础知识 8.E-R模型举例 课程号 课程名 学分 课程 班主任 院系 学生 1 1 m 成绩类型 负责 组成 选课 成绩 1 n 班级 班级 课程 21
第 7 章 数据库技术基础 8. E-R模型举例 21 课程 课程号 课程名 学分 学生 课程 选课 成绩 m n 院系 班级 组成 1 n 班主任 班级 负责 1 1 成绩类型

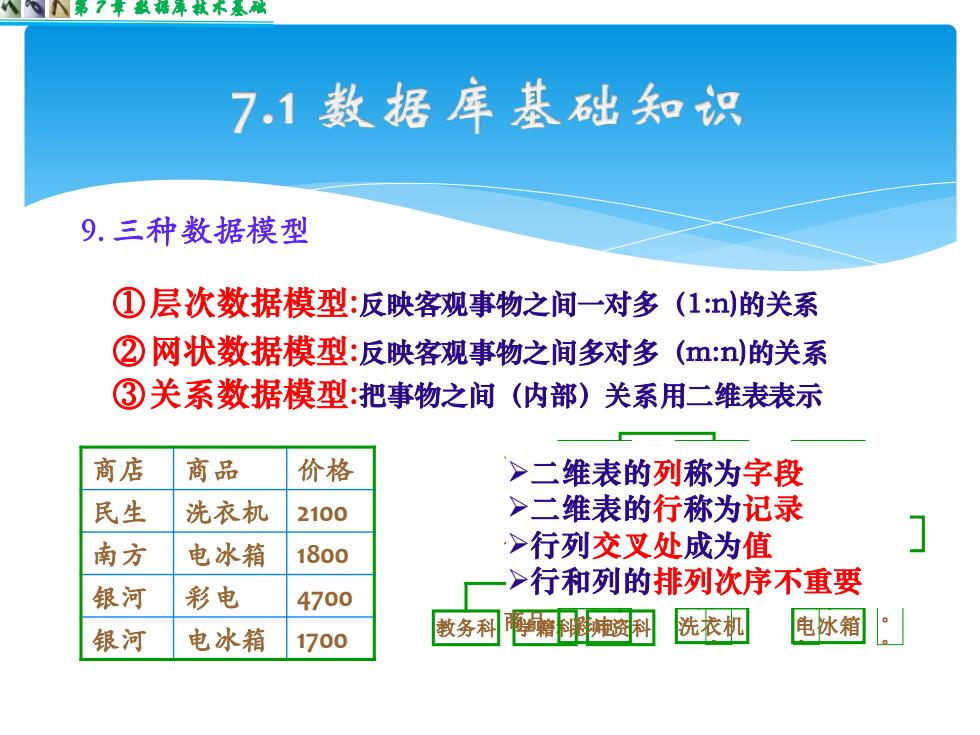

7.1数据库基础知识 9.三种数据模型 ①层次数据模型：反映客观事物之间一对多(1：n)的关系 ②网状数据模型：反映客观事物之间多对多(m:n)的关系 ③关系数据模型：把事物之间（内部）关系用二维表表示 商店 商品 价格 >二维表的列称为字段 民生 洗衣机 2100 >二维表的行称为记录 南方 电冰箱 1800 >行列交叉处成为值 银河 彩电 >行和列的排列次序不重要 4700 银河 电冰箱 1700 教务科 南辞鹅神资科 洗衣机 电冰箱
第 7 章 数据库技术基础 ①层次数据模型:反映客观事物之间一对多（1:n)的关系 ②网状数据模型:反映客观事物之间多对多（m:n)的关系 ③关系数据模型:把事物之间（内部）关系用二维表表示 9. 三种数据模型 校部 教务处 科研处 人事处 各系 教务科 学籍科 师资科 。 。 。 。 。 。 。 。 。 南方 民生 银河 彩电 洗衣机 电冰箱 商店： 价格： 商品： 商店 商品 价格 民生 洗衣机 2100 南方 电冰箱 1800 银河 彩电 4700 银河 电冰箱 1700 ➢二维表的列称为字段 ➢二维表的行称为记录 ➢行列交叉处成为值 ➢行和列的排列次序不重要

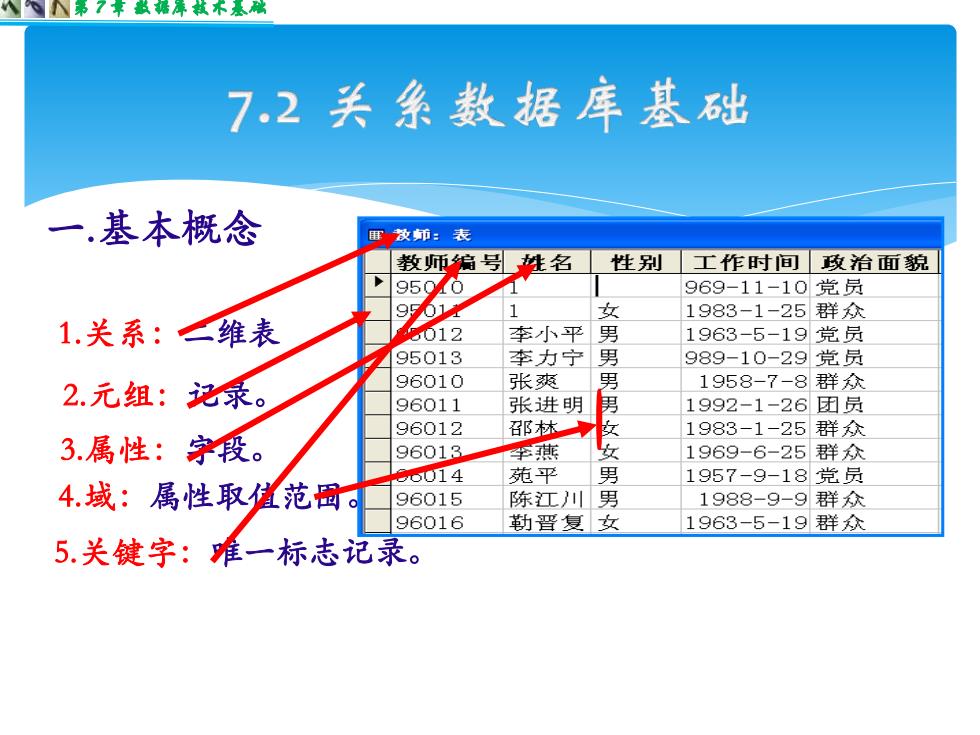

八第7草稀薄载不% 7.2关系数据库基础 一.基本概念 效师：表 教师偏号姓名 性别工作时间政治面貌 95010 969-11-10党员 901 女 1983-1-25群众 1.关系：维表 012 李小平 男 1963-5-19党员 95013 李力宁 男 989-10-29党员 2.元组：记录。 96010 张爽 男 1958-7-8群众 96011 张进明男 1992-1-26团员 96012 召邵林骨 1983-1-25群众 3.属性：字段。 96013 李燕 安 1969-6-25群众 6●14 苑平 男 1957-9-18党员 4.域：属性取值范国。 96015 陈江川男 1988-9-9群众 96016 勒晋复女 1963-5-19群众 5.关键字：唯一标志记录
第 7 章 数据库技术基础 一.基本概念 1.关系：二维表 2.元组：记录。 3.属性：字段。 4.域：属性取值范围。 5.关键字：唯一标志记录

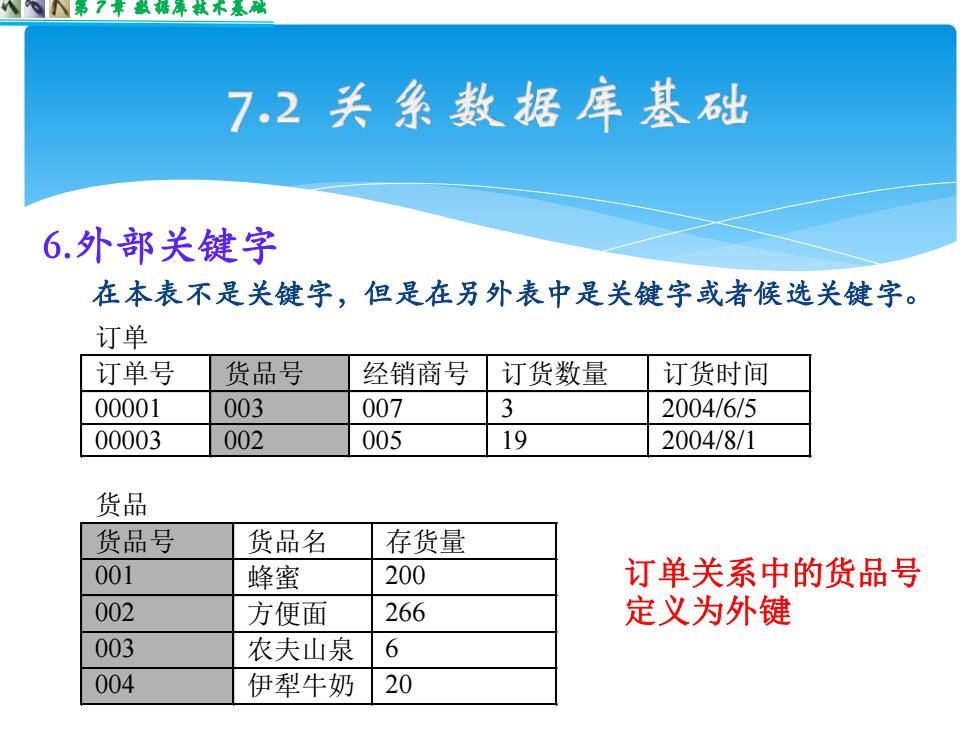

7.2关系数据库基础 6.外部关键字 在本表不是关键字，但是在另外表中是关键字或者候选关键字。 订单 订单号 货品号 经销商号 订货数量 订货时间 00001 003 007 3 2004/6/5 00003 002 005 19 2004/8/1 货品 货品号 货品名 存货量 001 蜂蜜 200 订单关系中的货品号 002 方便面 266 定义为外键 003 农夫山泉 6 004 伊犁牛奶 20
第 7 章 数据库技术基础 订单 订单号 货品号 经销商号 订货数量 订货时间 00001 003 007 3 2004/6/5 00003 002 005 19 2004/8/1 货品 货品号 货品名 存货量 001 蜂蜜 200 002 方便面 266 003 农夫山泉 6 004 伊犁牛奶 20 订单关系中的货品号 定义为外键 6.外部关键字 在本表不是关键字，但是在另外表中是关键字或者候选关键字

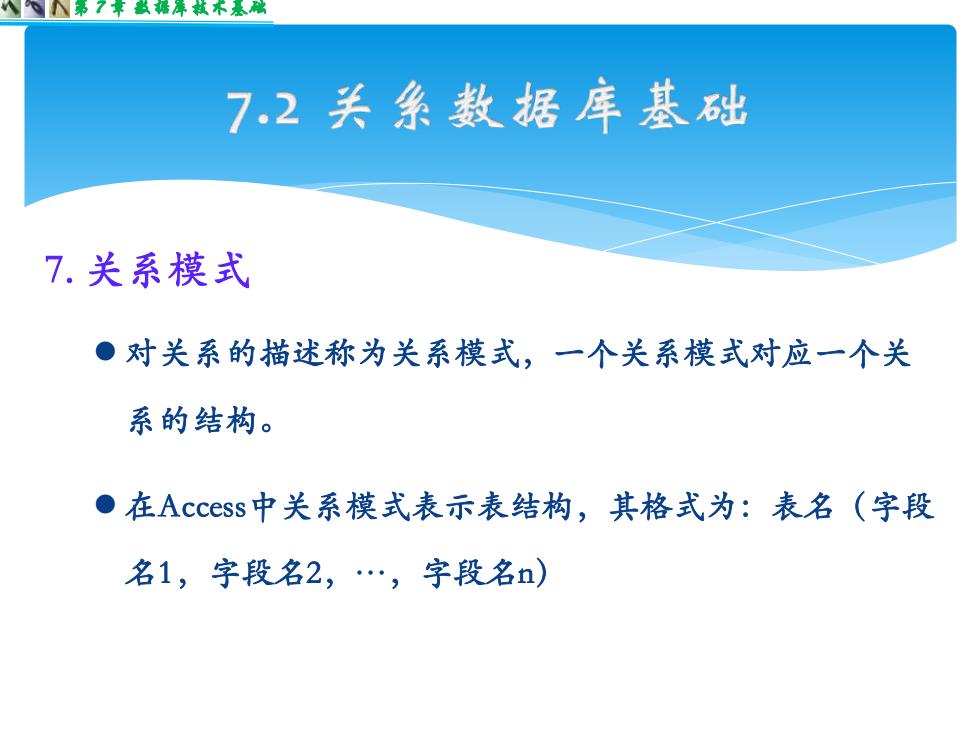

八第7草稀原煮不太隔 7.2关系数据库基础 7.关系模式 ●对关系的描述称为关系模式，一个关系模式对应一个关 系的结构。 ●在Access中关系模式表示表结构，其格式为：表名（字段 名1，字段名2，.，字段名n)
第 7 章 数据库技术基础 7. 关系模式 ⚫ 对关系的描述称为关系模式，一个关系模式对应一个关 系的结构。 ⚫ 在Access中关系模式表示表结构，其格式为：表名（字段 名1，字段名2，.，字段名n）
