主要应用的方式 ③路径图方式 在选择性、超选择性血管造影插管过程中，需要 显示导管前方的血管分布，以便迅速准确地插入 检查部位。曾使用少量注药的方法，但对比剂影 像稍纵即逝。 。路径图方式采用少量注射对比剂、峰值保持、路 径显示、透视迭加的方式。少量注射对比剂，连 续采集整个充盈过程，设备对各帧图像导管前方 血管充盈过程中每点的密度进行比较，保存每点 的最大数值，得到导管前方完整、清析的血管分 布图
主要应用的方 式 ③路径图方式 ❖ 在选择性、超选择性血管造影插管过程中，需要 显示导管前方的血管分布，以便迅速准确地插入 检查部位。曾使用少量注药的方法，但对比剂影 像稍纵即逝。 ❖ 路径图方式采用少量注射对比剂、峰值保持、路 径显示、透视迭加的方式。少量注射对比剂，连 续采集整个充盈过程，设备对各帧图像导管前方 血管充盈过程中每点的密度进行比较，保存每点 的最大数值，得到导管前方完整、清析的血管分 布图

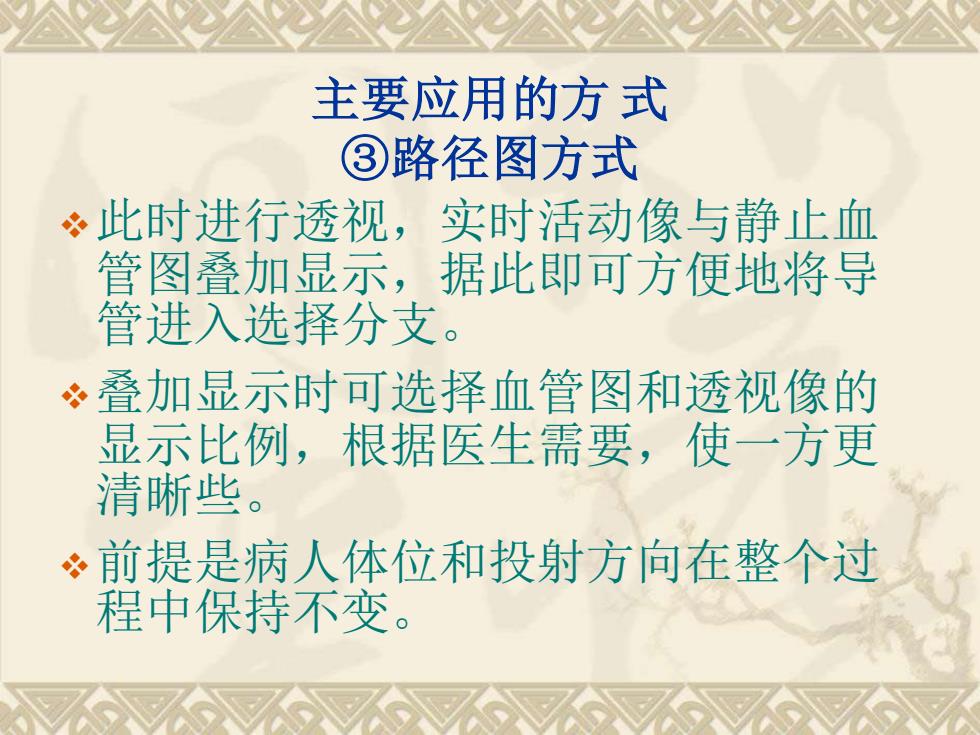

主要应用的方式 ③路径图方式 ·此时进行透视，实时活动像与静止血 管图叠加显示，据此即可方便地将导 管进入选择分支。 冬叠加显示时可选择血管图和透视像的 显示比例，根据医生需要，使一方更 清晰些。 ÷前提是病人体位和投射方向在整个过 程中保持不变
主要应用的方 式 ③路径图方式 ❖此时进行透视，实时活动像与静止血 管图叠加显示，据此即可方便地将导 管进入选择分支。 ❖叠加显示时可选择血管图和透视像的 显示比例，根据医生需要，使一方更 清晰些。 ❖前提是病人体位和投射方向在整个过 程中保持不变
2.*能量减影 ·使用能量不同的X线束对同一部位分别进行曝光、 采集、减影处理的成像方法。 ·能量减影中拍摄的每两张片子分别是用不同的X线 管电压（即不同的X线谱）来进行摄影，然后进行 加权和相减。 如使用70kVp和130kVp取得两幅图像，各种组织 在两幅图像上的密度对比明显不同，对两幅图像进 行适当减影处理，可得到去除不必要组织影像，显 示需要的某一密度范围的组织像
2. *能量减影 ❖ 使用能量不同的X线束对同一部位分别进行曝光、 采集、减影处理的成像方法。 ❖ 能量减影中拍摄的每两张片子分别是用不同的X线 管电压（即不同的X线谱）来进行摄影，然后进行 加权和相减。 ❖ 如使用70kVp和130kVp取得两幅图像，各种组织 在两幅图像上的密度对比明显不同，对两幅图像进 行适当减影处理，可得到去除不必要组织影像，显 示需要的某一密度范围的组织像

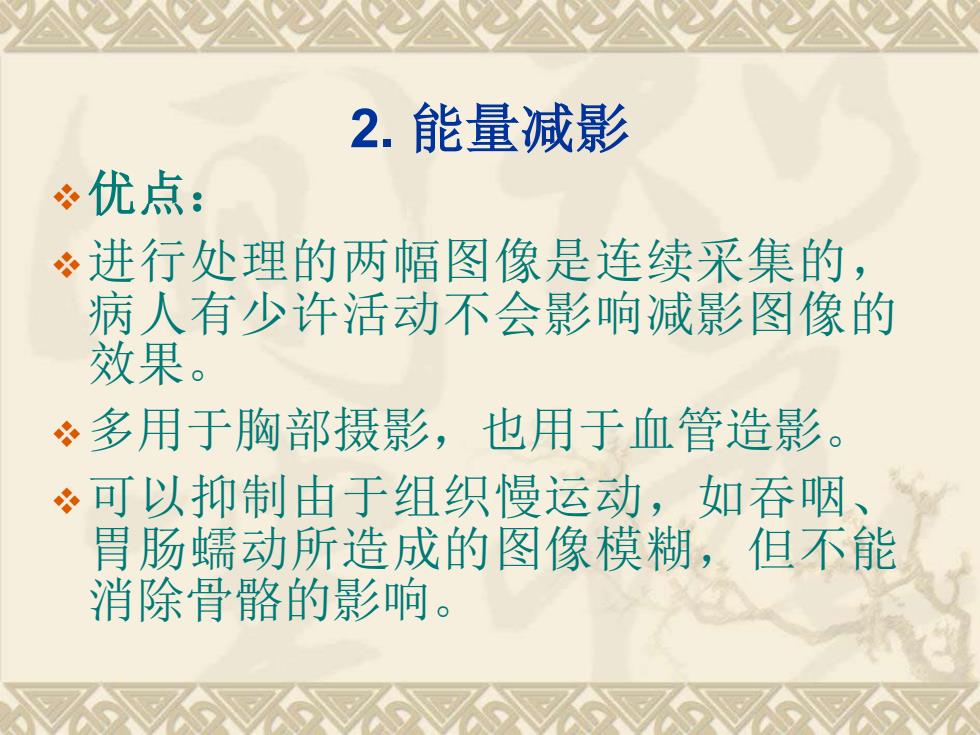

2.能量减影 优点： 。进行处理的两幅图像是连续采集的， 病人有少许活动不会影响减影图像的 效果。 多用于胸部摄影，也用于血管造影。 众 可以抑制由于组织慢运动，如吞咽 胃肠蠕动所造成的图像模糊，但不能 消除骨骼的影响
2. 能量减影 ❖优点： ❖进行处理的两幅图像是连续采集的， 病人有少许活动不会影响减影图像的 效果。 ❖多用于胸部摄影，也用于血管造影。 ❖可以抑制由于组织慢运动，如吞咽、 胃肠蠕动所造成的图像模糊，但不能 消除骨骼的影响
3.混合减影 冬混合减影方法综合了时间型和能 量型两种减影的优点， 比较费时，且X线剂量要高很多， 目前尚未应用于临床
3. 混合减影 ❖混合减影方法综合了时间型和能 量型两种减影的优点， ❖比较费时，且X线剂量要高很多， 目前尚未应用于临床
