10.1.2桥梁的主要类型 按结构体系划分，桥梁的主要类型有： 1、梁式桥它是一种在竖向荷载作用下无水平反力的 结构。 a 公将肾新示高 一，天行L项小， 1(6t1n 1(n 图11-20装0价
10.1.2 桥梁的主要类型 按结构体系划分，桥梁的主要类型有： 1、梁式桥 它是一种在竖向荷载作用下无水平反力的 结构
2、拱式桥它的主要承重结构是拱圈或拱 肋，这种结构在竖向荷载作用下，桥墩或桥 台将承受水平推力。 a) b c) 图2拱式桥
2、拱式桥 它的主要承重结构是拱圈或拱 肋，这种结构在竖向荷载作用下，桥墩或桥 台将承受水平推力

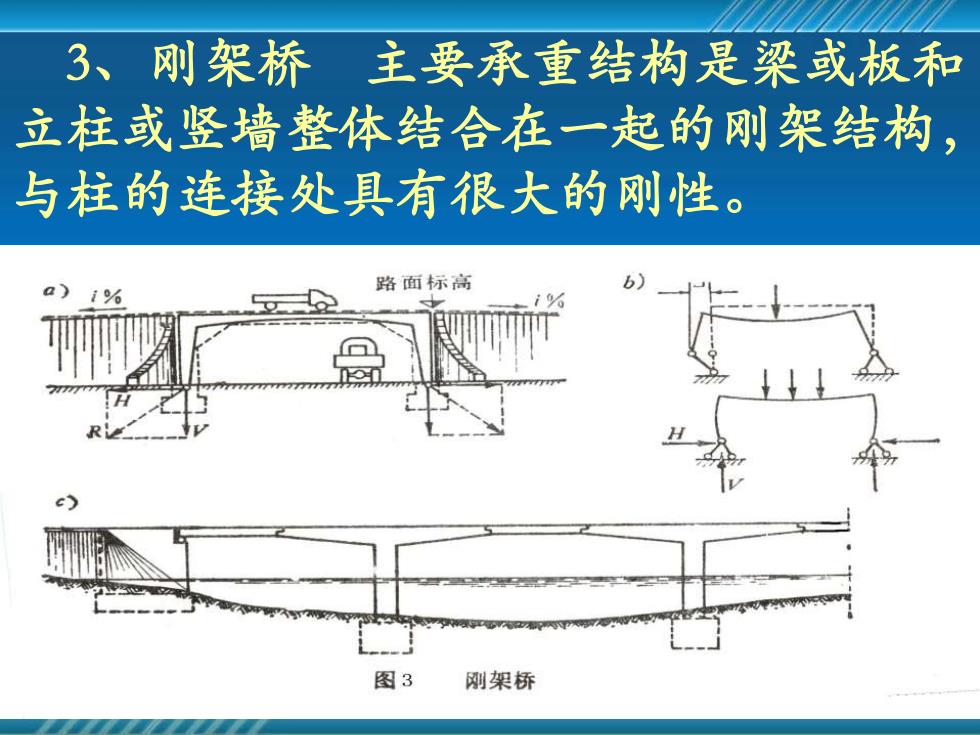

3、刚架桥主要承重结构是梁或板和 立柱或竖墙整体结合在一起的刚架结构， 与柱的连接处具有很大的刚性。 路面标高 b a1% 图3 刚架桥
3、刚架桥 主要承重结构是梁或板和 立柱或竖墙整体结合在一起的刚架结构， 与柱的连接处具有很大的刚性
4、缆索承重桥 这种桥梁用缆索 作为主要承重结构，如悬索桥等。 缆索 吊杆 塔架 锚碇 图4吊桥
4、缆索承重桥 这种桥梁用缆索 作为主要承重结构 ，如悬索桥等
5、斜拉桥。用锚在搭上的多根斜向钢缆索吊住 主梁的桥因主梁为缆索多点悬吊，内力小，建筑高 度低，施工方便，跨越能力大（扇形、竖琴形和辐 射形)
5、斜拉桥。用锚在塔上的多根斜向钢缆索吊住 主梁的桥.因主梁为缆索多点悬吊，内力小，建筑高 度低，施工方便，跨越能力大( 扇形、竖琴形和辐 射形）
