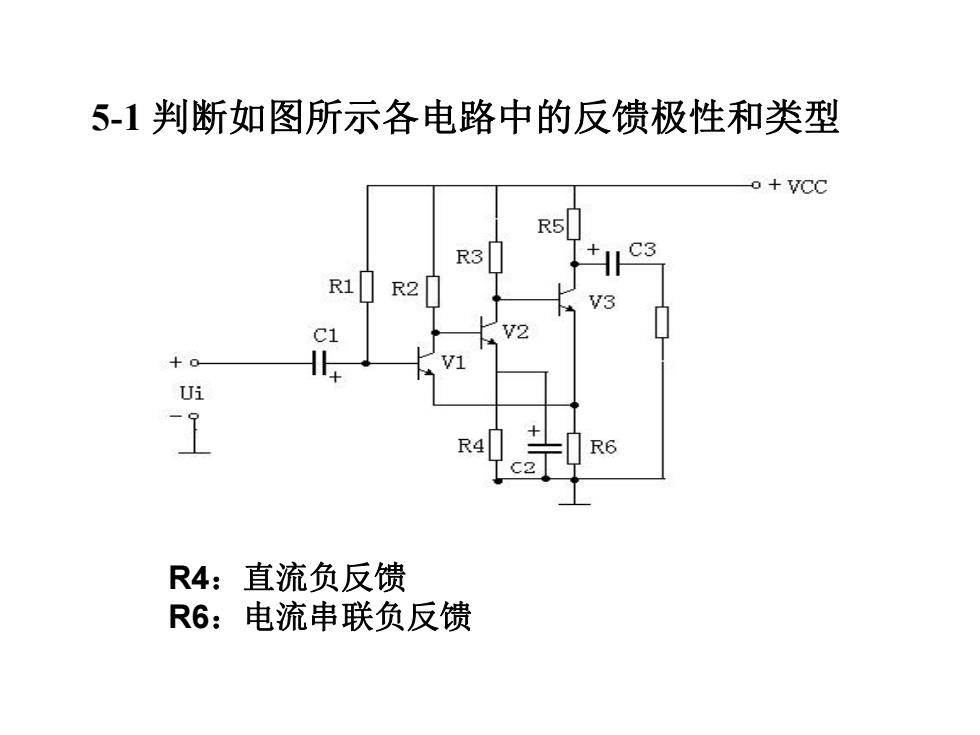

5-1判断如图所示各电路中的反馈极性和类型 o+VCC R5 R3 C3 R1 R2 v3 C1 +0 Ui 1 R4 R6 R4:直流负反馈 R6:电流串联负反馈
5-1 判断如图所示各电路中的反馈极性和类型 R4：直流负反馈 R6：电流串联负反馈
习 题精解 o+VCC R1 棋拟电子技术 R4 V1 V2 R3 RL Uo R2 R5 o-VCC R2:电流串联负反馈 R4+R3:电压串联负反馈
习 题 精 解 模 拟 电 子 技 术 R2：电流串联负反馈 R4+R3：电压串联负反馈
题 精解 5-2判断图中电路的反馈类型。 -VCC Re3 Rf2 Bf1 棋拟电子技术 .V3 Rb3 Rb2 Ui C1 Re2 Re1、R2一局部电流串联负反馈； R、Rn一总体直流负反馈； Rc1一总体电流串联负反馈
习 题 精 解 模 拟 电 子 技 术 5-2 判断图中电路的反馈类型。 Re1、Re2——局部电流串联负反馈； Rf1、Rf2——总体直流负反馈； Re1——总体电流串联负反馈
习 题 精 解 5-3放大电路的Au=20,输出端噪声电压为Un。 当输入 信号为Ui时， 输出端信噪比为气=5。为了提高 模 输出信噪比，采用图a的电路，其中A1=50,并且无 拟 噪声。如果希望总的Auf=20,F应取多大？此时输出信噪 电 比为多大？如果将电路改为图b,能否达到上 技 述指标？ 术 A1=50 Auf=20 Un Ui+ A1=50 Un Auf=20 ☒→Uo Ui-> F F 图a 图b
习 题 精 解 模 拟 电 子 技 术 5-3 放大电路的Au=20，输出端噪声电压为Un。当输入 信号为Ui时，输出端信噪比为 。为了提高 输出信噪比，采用图a的电路，其中A1=50，并且无 噪声。如果希望总的Auf=20，F应取多大？此时输出信噪 比 为多大？如果将电路改为图b，能否达到上 述指标？ 5 N S N S 图a 图b
题 精解 解：原来的放大电路在输入端的信噪比为 S/N= U1×20-5 模 Un 采用图a的电路时。 电 Auf= 50×20 1+50×20×F =20 米 从而求得F=0.049 此时的输出信噪比为 S/N= U1×50×20/(1+50×20×F) Un×1/(1+50x20×F) -=250
习 题 精 解 模 拟 电 子 技 术 解：原来的放大电路在输入端的信噪比为 采用图a的电路时。 从而求得 F=0.049 此时的输出信噪比为
