路由过程(Routing Process) i11 Local 12 RIB Local OSPF RIB RIB Router 6 Router RIB Router RIB 113 Router 5 Router.1 22 23 RP1 RP2 i42 OSPF Local Local RIB RIB RIB Local OSPF RIB RIB Router RIB Router RIB Router RIB Router 2 Router 4 Router 3 Router:路由器 OSPF/BGP:路由协议RIB:路由信息表 Interactions of routing processes in the example network.Each routing process is depicted by the RIB that stores its routes.Dashed lines indicate the import,export,and redistribution of routes. Interfaces are marked with identifiers and the solid lines between interfaces are the physical links. 12
12 Router：路由器 OSPF/BGP：路由协议 RIB：路由信息表 Interactions of routing processes in the example network. Each routing process is depicted by the RIB that stores its routes. Dashed lines indicate the import, export, and redistribution of routes. Interfaces are marked with identifiers and the solid lines between interfaces are the physical links. 路由过程（Routing Process）
计算机网络之组成 硬件 ·计算机 ·网络设备 ·链路 ■} 软件 ·操作系统 ■协议软件 13
计算机网络之组成 ◼ 硬件 ◼ 计算机 ◼ 网络设备 ◼ 链路 ◼ 软件 ◼ 操作系统 ◼ 协议软件 13

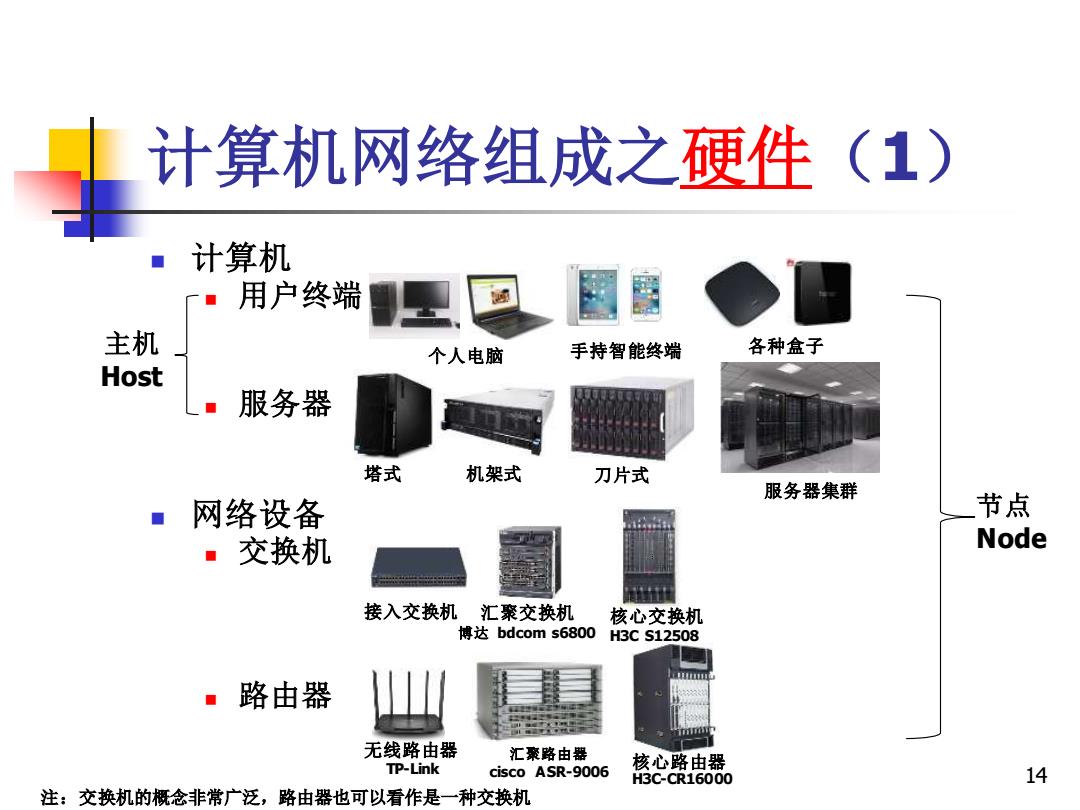

计算机网络组成之硬件（1) 计算机 ·用户终端 主机 个人电脑 手持智能终端 各种盒子 Host ·服务器 塔式 机架式 刀片式 服务器集群 ■网络设备 节点 ·交换机 Node 接入交换机汇聚交换机 核心交换机 博达bdcom s6800H3CS12508 路由器 无线路由器 汇聚路由器 TP-Link cisco ASR-9006 核心路由器 H3C-CR16000 14 注：交换机的概念非常广泛，路由器也可以看作是一种交换机
计算机网络组成之硬件（1） ◼ 计算机 ◼ 用户终端 ◼ 服务器 ◼ 网络设备 ◼ 交换机 ◼ 路由器 14 注：交换机的概念非常广泛，路由器也可以看作是一种交换机 节点 Node 塔式 机架式 刀片式 服务器集群 接入交换机 汇聚交换机 博达 bdcom s6800 核心交换机 H3C S12508 无线路由器 TP-Link 汇聚路由器 cisco ASR-9006 核心路由器 H3C-CR16000 主机 个人电脑 手持智能终端 各种盒子 Host
计算机网络组成之硬件（2) 链路（nk)：连接两个或者多个节点的物理 介质 点对点(Point-to-Point) 链路 点对点 ■多路访问(Multiple Acess)/共享链路 多路访问/ 共享
计算机网络组成之硬件（2） ◼ 链路（link）：连接两个或者多个节点的物理 介质 ◼ 点对点（Point-to-Point）链路 ◼ 多路访问（Multiple Acess）/共享链路 点对点多路访问/ 共享

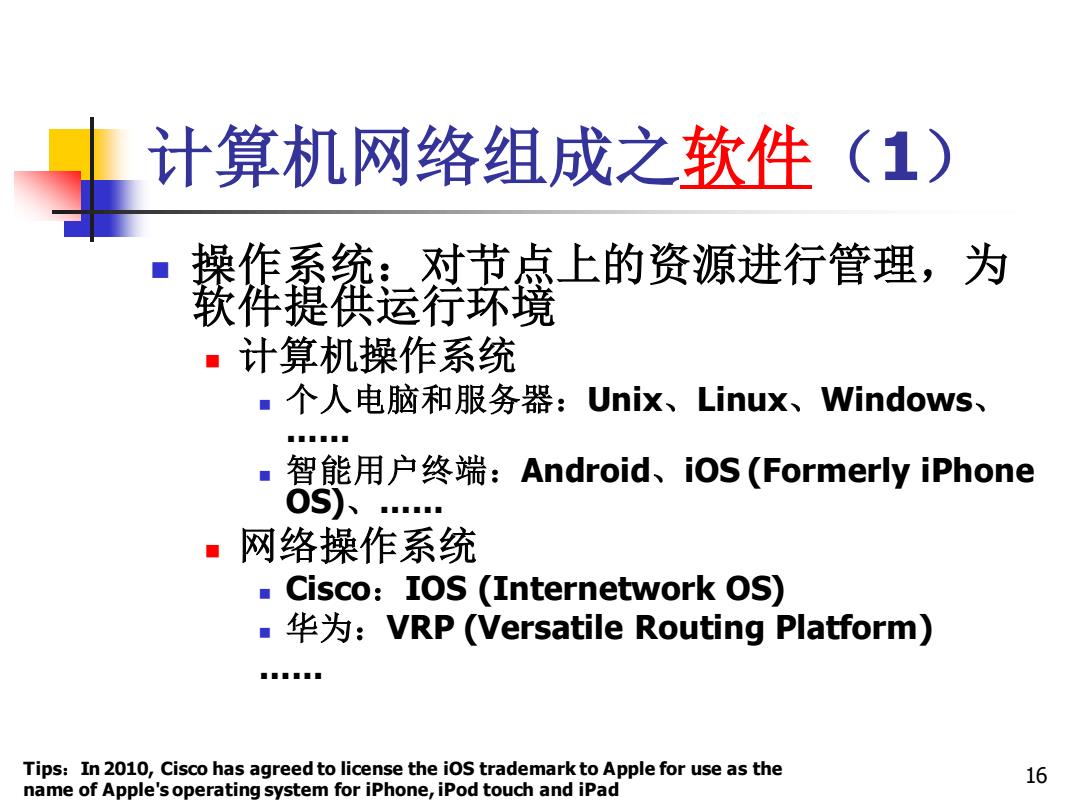

计算机网络组成之软件（1) 操作系统：对节悫上的资源进行管理，为 软件提供运行环境 ·计算机操作系统 ■个人电脑和服务器：Unix、Linux、Windows、 ◆ 智能用户终端：Android、iOS(Formerly iPhone 0S)、 ·网络操作系统 Cisco:IOS (Internetwork OS) 华为：VRP(Versatile Routing Platform) ■■■■■■ Tips:In 2010,Cisco has agreed to license the ioS trademark to Apple for use as the 16 name of Apple's operating system for iPhone,iPod touch and iPad
计算机网络组成之软件（1） ◼ 操作系统：对节点上的资源进行管理，为 软件提供运行环境 ◼ 计算机操作系统 ◼ 个人电脑和服务器：Unix、Linux、Windows、 …… ◼ 智能用户终端：Android、iOS (Formerly iPhone OS)、…… ◼ 网络操作系统 ◼ Cisco：IOS (Internetwork OS) ◼ 华为：VRP (Versatile Routing Platform) …… 16 Tips：In 2010, Cisco has agreed to license the iOS trademark to Apple for use as the name of Apple's operating system for iPhone, iPod touch and iPad
