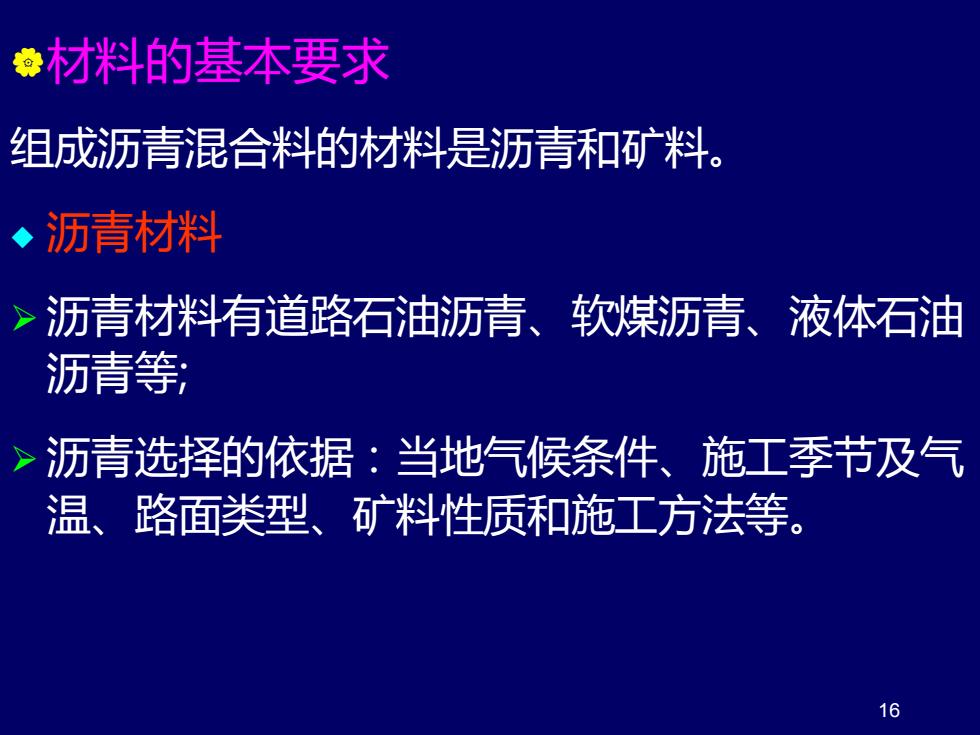

◆材料的基本要求 组成沥青混合料的材料是沥青和矿料。 ◆沥青材料 >沥青材料有道路石油沥青、软煤沥青、氵 液体石油 沥青等 >沥青选择的依据：当地气候条件、施工季节及气 温、路面类型、矿料性质和施工方法等。 16
16 材料的基本要求 组成沥青混合料的材料是沥青和矿料。 ◆ 沥青材料 ➢ 沥青材料有道路石油沥青、软煤沥青、液体石油 沥青等; ➢ 沥青选择的依据：当地气候条件、施工季节及气 温、路面类型、矿料性质和施工方法等

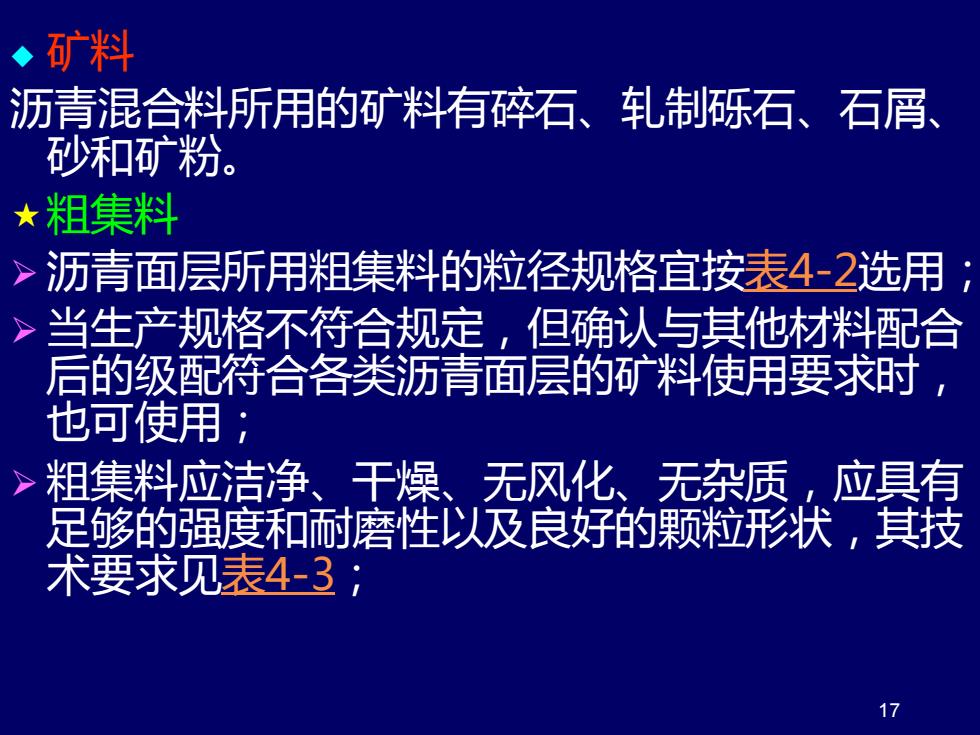

◆矿料 沥青混合料所用的矿料有碎石、轧制砾石、石屑、 砂和矿粉。 *粗集料 >沥青面层所用粗集料的粒径规格宜按表4-2选用； 当生产规格不符合规定，但确认与其他材料配合 , 后的级配符合各类沥青面层的矿料使用要求时 也可使用； 粗集料应洁净、干燥、无风化、无杂质，应具有 足够的强度和耐磨性以及良好的颗粒形状，其技 术要求见表43；
17 ◆ 矿料 沥青混合料所用的矿料有碎石、轧制砾石、石屑、 砂和矿粉。 粗集料 ➢ 沥青面层所用粗集料的粒径规格宜按表4-2选用； ➢ 当生产规格不符合规定，但确认与其他材料配合 后的级配符合各类沥青面层的矿料使用要求时， 也可使用； ➢ 粗集料应洁净、干燥、无风化、无杂质，应具有 足够的强度和耐磨性以及良好的颗粒形状，其技 术要求见表4-3；

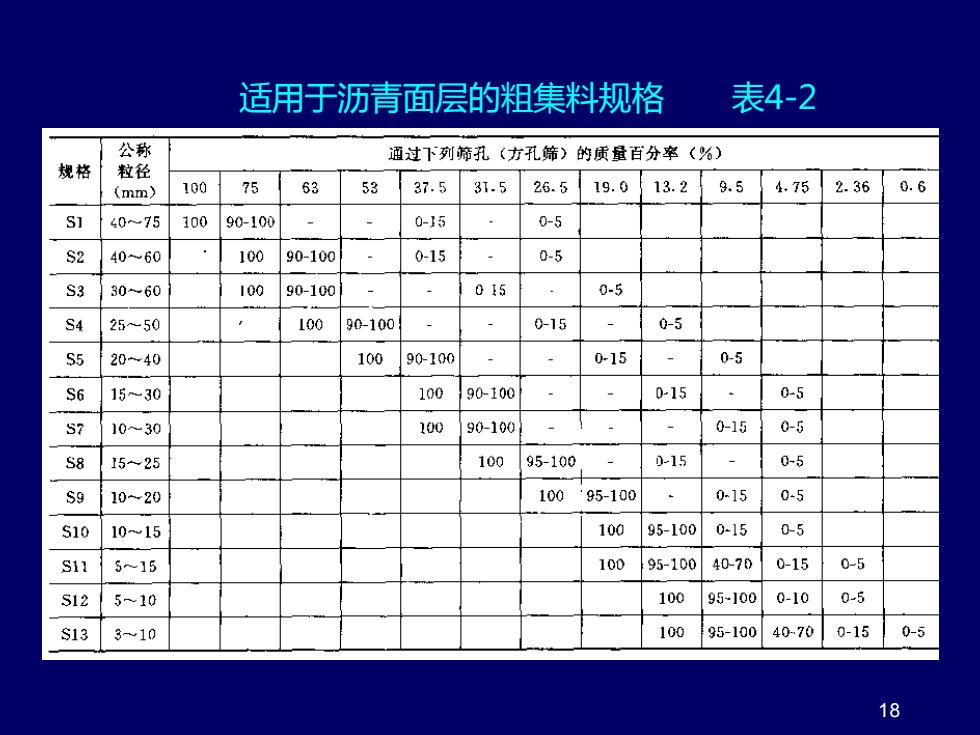

适用于沥青面层的粗集料规格 表4-2 公称 通过下列筛孔（方孔筛）的质量百分率(%) 规格 粒径 (mm) 100 75 63 53 37.5 31.5 26.5 19.0 13.29.5 4.75 2.36 0.6 S1 4075 100 90-100 0-15 0-5 S2 4060 100 90-100 0-15 0-5 S3 30-60 100 90-100 015 0-5 S4 25~50 100 90-100 、 、 0-15 - 0-5 S5 2040 100 90-100 0-15 0-5 S6 15-30 100 90-100 0-15 0-5 S7 10~30 100 90-100 0-15 0-5 58 15-25 100 95-100 - 0-15 0-5 S9 10~20 100 95-100 0-15 0-5 S10 1015 100 95-100 0-15 0-5 S11 5~15 100 95-100 40-70 0-15 0-5 S12 510 100 95-100 0-10 0-5 S13 3-10 100 95-100 40-.70 0-15 0-5 18
18 适用于沥青面层的粗集料规格 表4-2

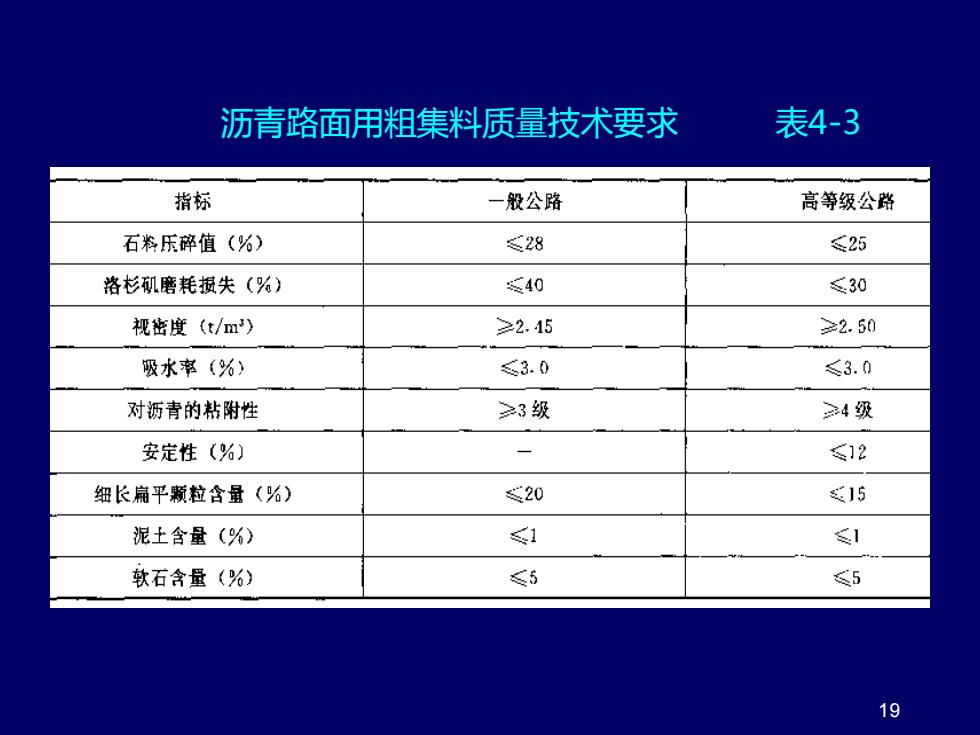

沥青路面用粗集料质量技术要求 表4-3 指标 一般公路 高等级公路 石将乐碎值(%) 28 ≤25 洛杉矶磨耗损失(%) ≤40 ≤30 视密度(t/m) ≥2.15 ≥2.50 吸水率(%) ≤3.0 ≤3.0 对沥青的粘附性 ≥3级 4级 安定性(%) ≤12 细长扁平颗粒含量(%) ≤20 15 泥土含量(%)》 ≤1 SI 软石含量(%) ≤5 ≤5 19
19 沥青路面用粗集料质量技术要求 表4-3

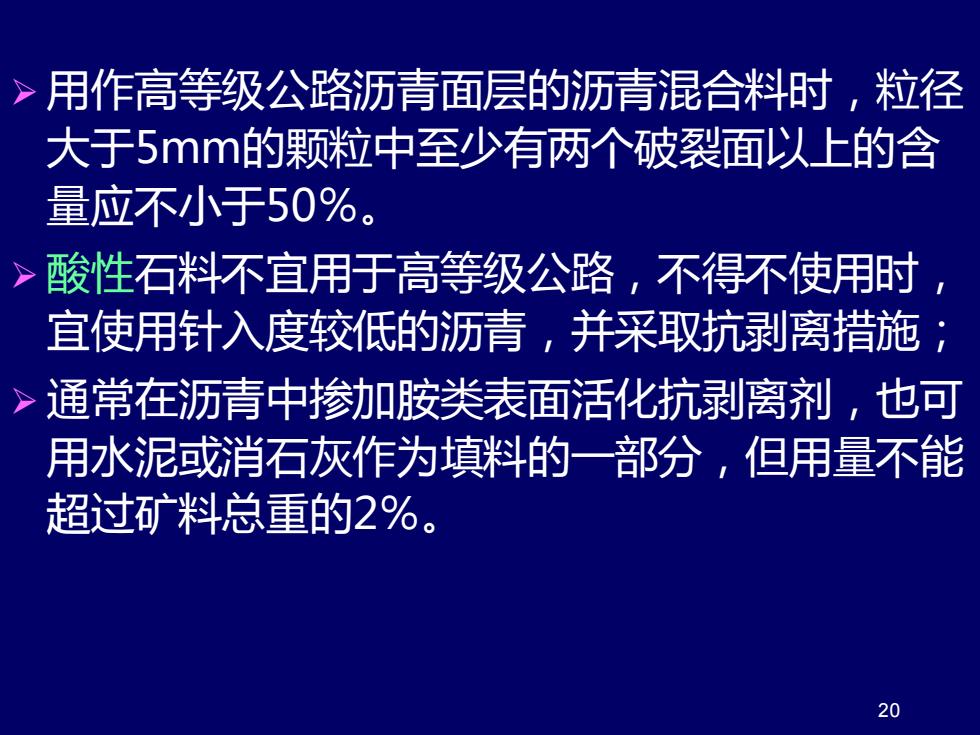

>用作高等级公路沥青面层的沥青混合料时，粒径 大于5mm的颗粒中至少有两个破裂面以上的含 量应不小于50%。 > 酸性石料不宜用于高等级公路，不得不使用时 宜使用针入度较低的沥青，并采取抗剥离措施： >通常在沥青中掺加胺类表面活化抗剥离剂，也可 用水泥或消石灰作为填料的一部分，但用量不能 超过矿料总重的2%。 20
20 ➢ 用作高等级公路沥青面层的沥青混合料时，粒径 大于5mm的颗粒中至少有两个破裂面以上的含 量应不小于50％。 ➢ 酸性石料不宜用于高等级公路，不得不使用时， 宜使用针入度较低的沥青，并采取抗剥离措施； ➢ 通常在沥青中掺加胺类表面活化抗剥离剂，也可 用水泥或消石灰作为填料的一部分，但用量不能 超过矿料总重的2％
