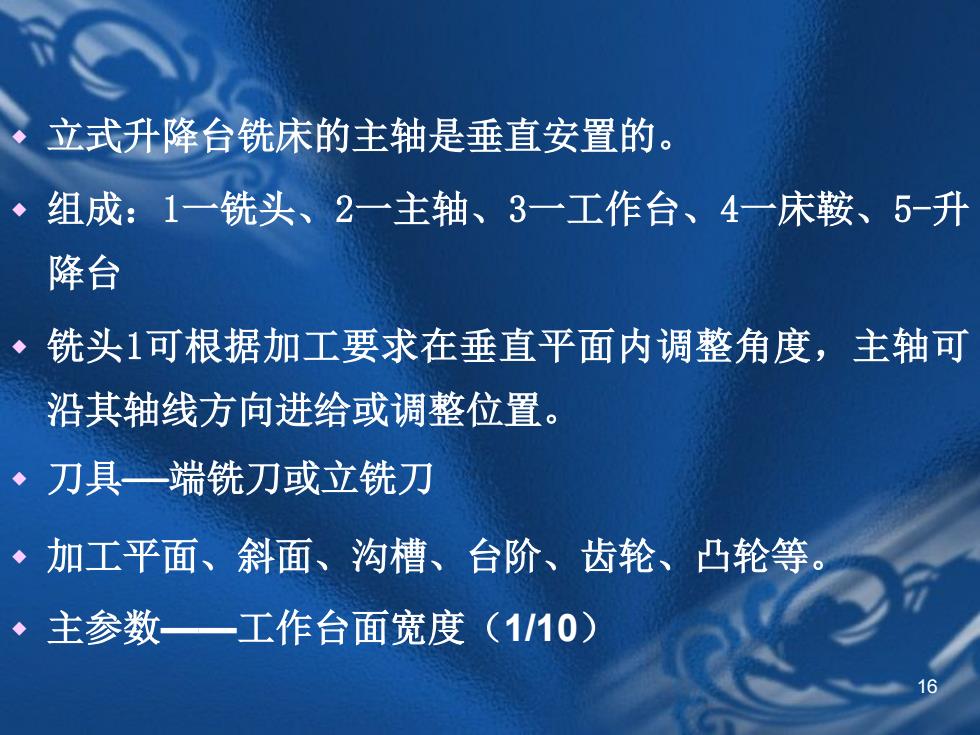

立式升降台铣床的主轴是垂直安置的。 ◆ 组成：1一铣头、2一主轴、3一工作台、4一床鞍、5-升 降台 ◆铣头1可根据加工要求在垂直平面内调整角度，主轴可 沿其轴线方向进给或调整位置。 刀具一端铣刀或立铣刀 加工平面、斜面、沟槽、台阶、齿轮、凸轮等。 ◆主参数一工作台面宽度(1110)
16 立式升降台铣床的主轴是垂直安置的。 组成：1一铣头、2一主轴、3一工作台、4一床鞍、5-升 降台 铣头1可根据加工要求在垂直平面内调整角度，主轴可 沿其轴线方向进给或调整位置。 刀具——端铣刀或立铣刀 加工平面、斜面、沟槽、台阶、齿轮、凸轮等。 主参数——工作台面宽度（1/10）

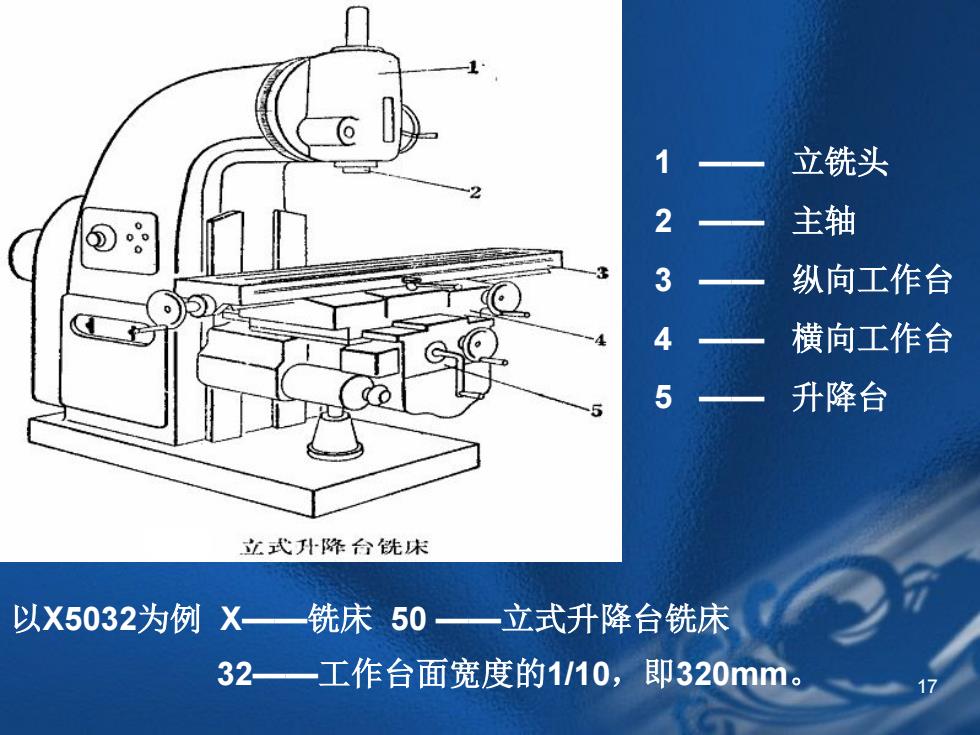

立铣头 2 主轴 3 纵向工作台 4 横向工作台 5 5 升降台 立式升降合铣床 以X5032为例X一铣床50一立式升降台铣床 32一工作台面宽度的1/10，即320mm
17 1 —— 立铣头 2 —— 主轴 3 —— 纵向工作台 4 —— 横向工作台 5 —— 升降台 以X5032为例 X——铣床 50 ——立式升降台铣床 32——工作台面宽度的1/10，即320mm
