g) e) ⑨三 纵 剑 万能工具铣床 a)
万能工具铣床 11

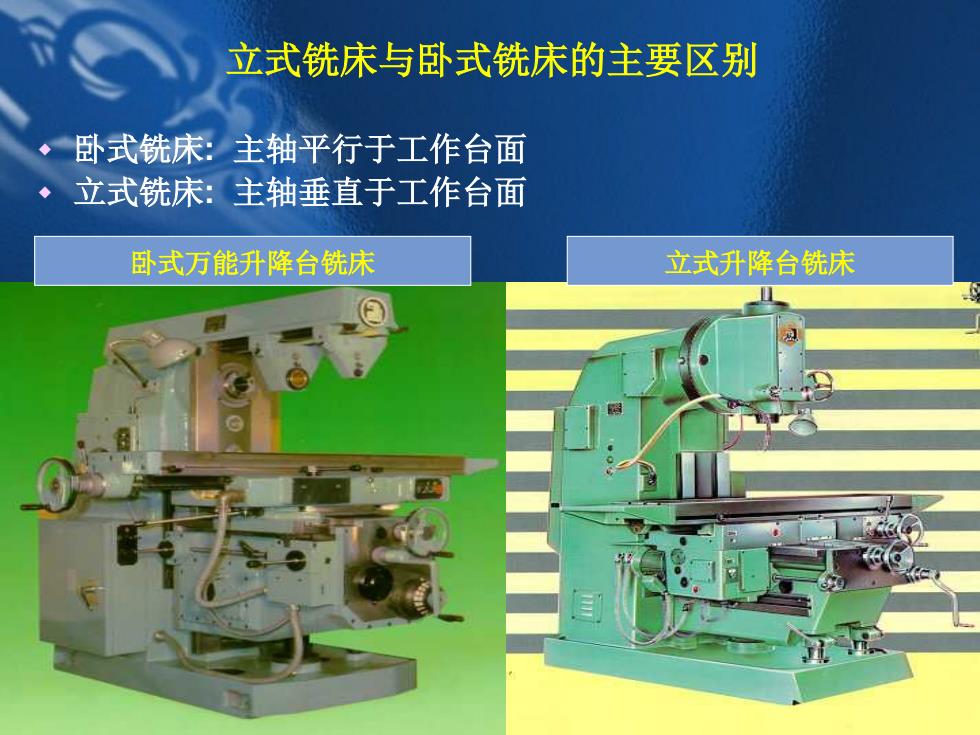

立式铣床与卧式铣床的主要区别 ◆卧式铣床：主轴平行于工作台面 ◆ 立式铣床：主轴垂直于工作台面 卧式万能升降台铣床 立式升降台铣床
12 立式铣床与卧式铣床的主要区别 卧式铣床: 主轴平行于工作台面 立式铣床: 主轴垂直于工作台面 卧式万能升降台铣床 立式升降台铣床
13
卧式升降台铣床和万能升降台铣床 卧铣 特点：主轴位置水平。 组成：1-床身、2一悬梁、3一主轴、4一铣 刀心轴、5-工作台、6一床鞍、7一升降台、8 一底座 应用：铣削平面、沟槽和多齿零件等
14 卧式升降台铣床和万能升降台铣床 卧铣 特点：主轴位置水平。 组成：1-床身、2一悬梁、3一主轴、 4一铣 刀心轴、5-工作台、6一床鞍、7一升降台、8 一底座 应用：铣削平面、沟槽和多齿零件等

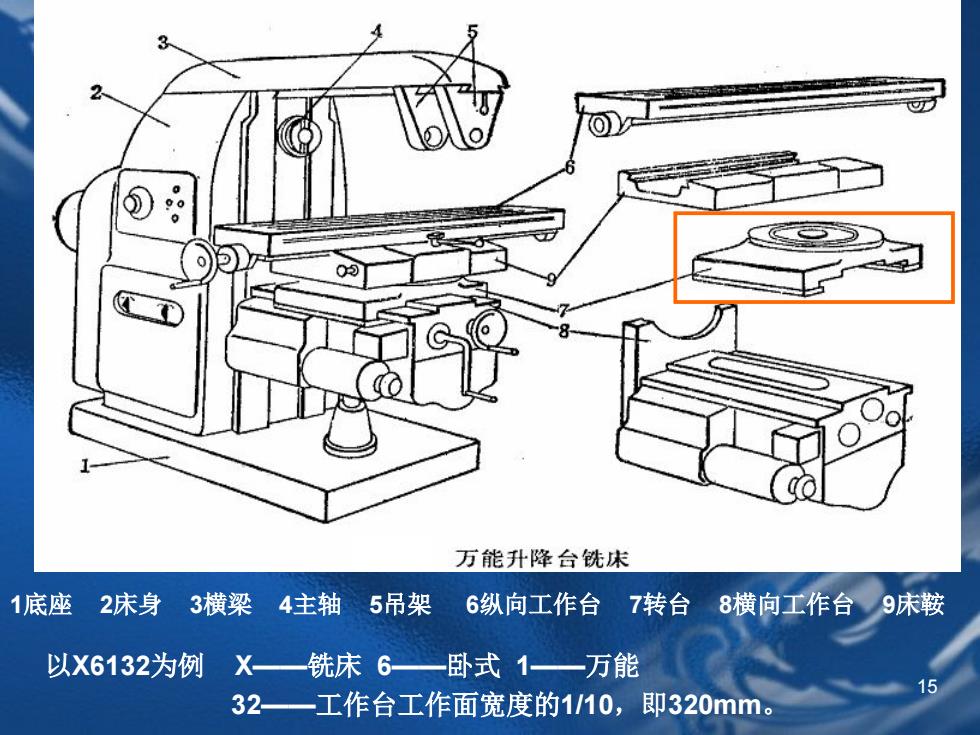

万能升降台铣床 1底座 2床身 3横梁 4主轴5吊架 6纵向工作台7转台8横向工作台9床鞍 以X6132为例X—铣床6卧式1—万能 32一工作台工作面宽度的1110，即320mm
15 以X6132为例 X——铣床 6——卧式 1——万能 32——工作台工作面宽度的1/10，即320mm。 1底座 2床身 3横梁 4主轴 5吊架 6纵向工作台 7转台 8横向工作台 9床鞍
