试卷代号 座位号 中央广播电视大学 学年度 考试 机电控制与可编程序控制器技术试题 C卷 题号 四 五 六 总 分 得分 得分 评卷人 一、判断题（正确的打√，错误的打×，每题3分，共30分） 1.PLC是专门用来完成逻辑运算的控制器。() 2.合闸时应先合上负荷开关，后合上隔离开关。() 3.通常选用按钮时，停止按钮宜选用红色：启动按钮优先选用绿色。() 4.继电接触控制线路的控制作用的改变需要改变控制线路的硬件和接线来实现。( 5.大、中型PLC一般采用模块式结构。( ) 6.开关量输入单元用可将PLC内部CPU单元输出的标准点平转换成外部过程所需要的 电平信号。() 7.PLC按顺序对程序扫描，即从上到下，从左到右的扫描每条指令，最后将程序执行 的结果写入寄存执行结果的输出映像区中保存。() 8.字移位指令的最大移位位数为8位。() 9.RS-232串行通信的传输速率较高，可以远距离传输。() 10.采用自由口通信方式，S7-200系列PLC的串行通信口完全由用户程序来控制，可与 任何通信协议已知的设备通信。（) 得分 评卷人 二、简答题（每小题8分，共6分。注：此题同学们可按自己理解的语言解答， 意思正确即可。) 1.电磁式继电器与电磁式接触器同是用来通断电路的，它们有何不同？ 2.下图所示的PLC程序中，请指出： (1)当变量存储器VW10中存储值为10，输出映像寄存器的哪一位有输出？ (2)当变量存储器VW10中存储值为30，输出映像寄存器的哪一位有输出？ 机电控制与可编程序控制器技术试题答案第1页（共页）
机电控制与可编程序控制器技术试题答案第 1 页（共 页） 试卷代号 座位号 中央广播电视大学 学年度 考试 机电控制与可编程序控制器技术试题 C 卷 一、判断题（正确的打√，错误的打×，每题 3 分，共 30 分） 1．PLC是专门用来完成逻辑运算的控制器。（ ） 2．合闸时应先合上负荷开关，后合上隔离开关。（ ） 3．通常选用按钮时，停止按钮宜选用红色；启动按钮优先选用绿色。（ ） 4．继电接触控制线路的控制作用的改变需要改变控制线路的硬件和接线来实现。（ ） 5．大、中型 PLC 一般采用模块式结构。（ ） 6．开关量输入单元用可将 PLC 内部 CPU 单元输出的标准点平转换成外部过程所需要的 电平信号。（ ） 7．PLC按顺序对程序扫描，即从上到下，从左到右的扫描每条指令，最后将程序执行 的结果写入寄存执行结果的输出映像区中保存。（ ） 8．字移位指令的最大移位位数为 8 位。（ ） 9．RS-232 串行通信的传输速率较高，可以远距离传输。（ ） 10．采用自由口通信方式，S7-200 系列 PLC 的串行通信口完全由用户程序来控制，可与 任何通信协议已知的设备通信。（ ） 二、简答题（每小题 8 分，共 16 分。注：此题同学们可按自己理解的语言解答， 意思正确即可。） 1．电磁式继电器与电磁式接触器同是用来通断电路的，它们有何不同？ 2．下图所示的 PLC 程序中，请指出： （1）当变量存储器 VW10 中存储值为 10，输出映像寄存器的哪一位有输出？ （2）当变量存储器 VW10 中存储值为 30，输出映像寄存器的哪一位有输出？ 题号 一 二 三 四 五 六 总 分 得分 得 分 评卷人 得 分 评卷人
(3)当变量存储器VW10中存储值为20，输出映像寄存器的哪一位有输出？ 网络1 W10 Q0.0 20 网络2 w10 Q0.1 H<H 20 网络3 w10 Q0.2 得分 评卷人 三、读图分析题（每小题为单项选择题。每题3分，共15分） 单向起动反接制动控制线路如下图所示，RA为反接电阻，采用速度继电器BS来检测电 动机转速的变化，电机转速在120~3000rmin范围内速度继电器触头动作，电机转速低于100 rmin时，其触头复位。请仔细阅读下图，完成以下小题： LI L2 L3 OAO FA2 花BB 巾巾FAI SF1 E7 QA2 QA1 0A2 SF2E QA1 n BS RA QA2 QAI BB FA2 QAI QA2 M BS 图三相异步电动机单向起动反接制动控制线路图 机电控制与可编程序控制器技术试题答案第2页（共页）
机电控制与可编程序控制器技术试题答案第 2 页（共 页） （3）当变量存储器 VW10 中存储值为 20，输出映像寄存器的哪一位有输出？ 三、读图分析题（每小题为单项选择题。每题 3 分，共 15 分） 单向起动反接制动控制线路如下图所示，RA 为反接电阻，采用速度继电器 BS 来检测电 动机转速的变化，电机转速在 120～3000r/min 范围内速度继电器触头动作，电机转速低于 100 r/min 时，其触头复位。请仔细阅读下图，完成以下小题： M 3~ QA1 BS QA2 RA L1 L3 FA1 QA0 L2 FA2 BB SF1 SF2 QA2 QA2 QA1 QA1 QA1 QA2 n BS BB FA2 图 三相异步电动机单向起动反接制动控制线路图 得 分 评卷人
(1)合上电力开关QA0后，按下启动按钮SF2,电动机可以实现()。 A.点动运行 B.长动运行 C.无法启动 (2)当电机转速上升到120rmin以上时，按下复合按钮SF1时，电动机()。 A.全速运行 B.反接制动运行 C.立即停止运行 (3)按下复合按钮SF1后，当电动机转速降到低于100rmin时，电动机()。 A.全速运行 B.反接制动运行 C.自然停车 (4)主电路中的电气图形BB是()，用于实现过载保护。 A.指示灯 B.熔断器 C.接触器线圈 D.热继电器 (5)电气图形FA1和FA2是()，用于实现短路保护。 A.指示灯 B.接触器线圈 C.熔断器 D.热继电器 得分 评卷人 四、根据梯形图写出对应的语句表指令。(10分) 网络1 10.0 T37 N TON 101 M0.0 100PT 100ms 网络2 T37 101 Q0.0 网络3 M0.1 10.2 1.0 /H Q1.1 机电控制与可编程序控制器技术试题答案第3页（共页）
机电控制与可编程序控制器技术试题答案第 3 页（共 页） （1）合上电力开关 QA0 后，按下启动按钮 SF2，电动机可以实现（ ）。 A．点动运行 B．长动运行 C．无法启动 （2）当电机转速上升到 120r/min 以上时，按下复合按钮 SF1 时，电动机（ ）。 A．全速运行 B．反接制动运行 C．立即停止运行 （3）按下复合按钮 SF1 后，当电动机转速降到低于 100r/min 时，电动机（ ）。 A．全速运行 B．反接制动运行 C．自然停车 （4）主电路中的电气图形 BB 是（ ），用于实现过载保护。 A．指示灯 B．熔断器 C．接触器线圈 D．热继电器 （5）电气图形 FA1 和 FA2 是（ ），用于实现短路保护。 A．指示灯 B．接触器线圈 C．熔断器 D．热继电器 四、根据梯形图写出对应的语句表指令。（10 分） 得 分 评卷人
得分 评卷人 五、改错题(8分) 找出下列梯形图中的错误，并改正。提示：特殊标志位存储器SM0.0的功能为是在PLC 为RUN状态时，SM0.0总为1。 网络1 T96 TOF 1msl 网络2 T96 Q0.1 Q0.2 得分 评卷人 六、设计题(21分) 在某机械装置上装有两台三相交流电动机M1、M2,进行关联控制：要求按下启动按钮 SF1时，两台电动机同时启动：按下停止按钮SF2,M1停止，M2延迟10s后自动停止；并 且要求按钮SF3能够点动控制M2:BB1和BB2是热继电器，分别控制M1、M2过载停转。 按照上述工作要求，完成以下题目：(1)试分配I/O通道；(2)画出PLC的硬件接线图 ；(3)设计一个满足要求的梯形图程序。 机电控制与可编程序控制器技术试题答案第4页（共页）
机电控制与可编程序控制器技术试题答案第 4 页（共 页） 五、改错题（8 分） 找出下列梯形图中的错误，并改正。提示：特殊标志位存储器 SM0.0 的功能为是在 PLC 为 RUN 状态时，SM0.0 总为 1。 六、设计题（21 分） 在某机械装置上装有两台三相交流电动机 M1、M2，进行关联控制：要求按下启动按钮 SF1 时，两台电动机同时启动；按下停止按钮 SF2，M1 停止，M2 延迟 10 s 后自动停止；并 且要求按钮 SF3 能够点动控制 M2；BB1 和 BB2 是热继电器，分别控制 M1、M2 过载停转。 按照上述工作要求，完成以下题目：（1）试分配I/O通道；（2）画出PLC的硬件接线图 ；（3）设计一个满足要求的梯形图程序。 得 分 评卷人 得 分 评卷人

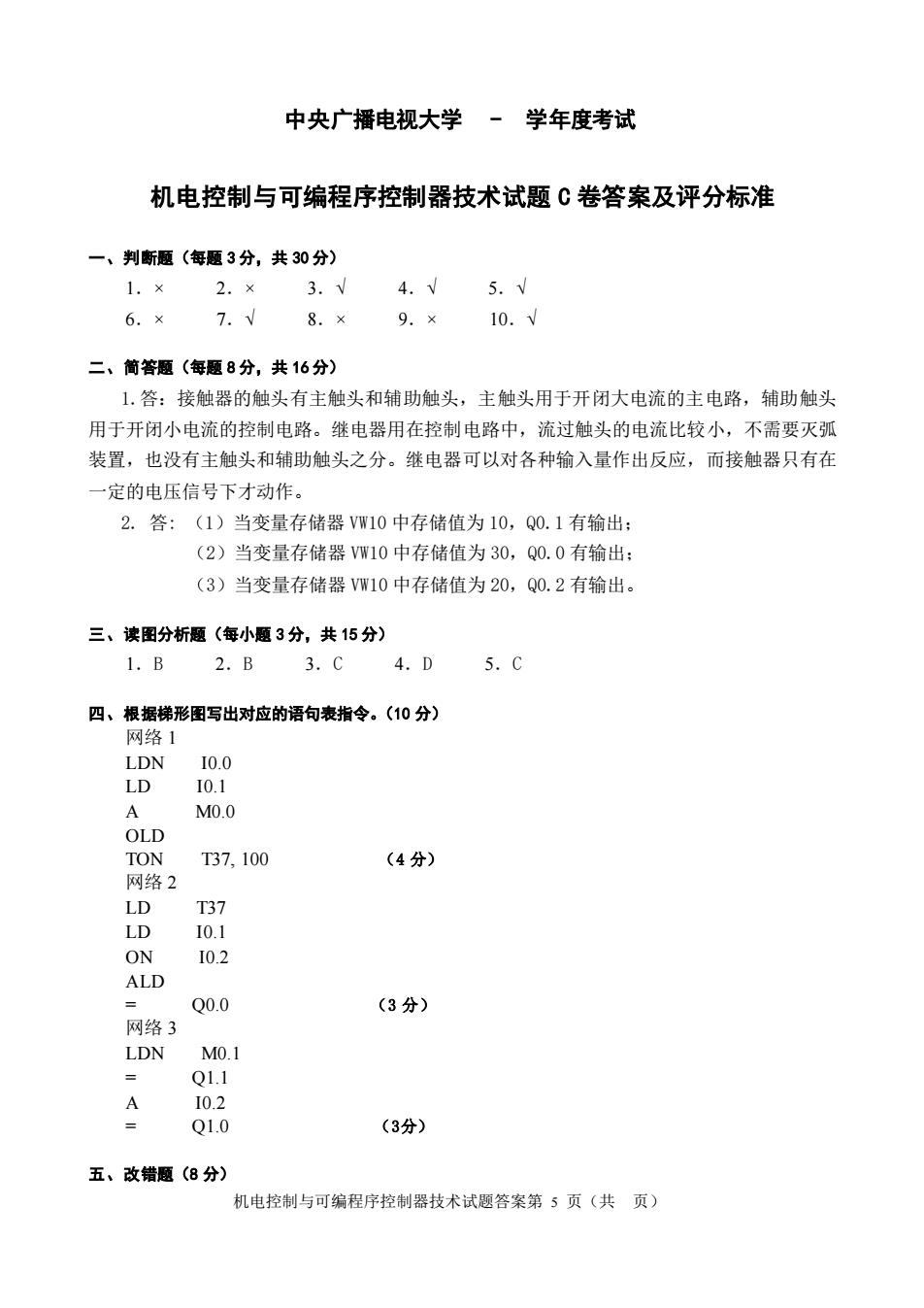

中央广播电视大学一学年度考试 机电控制与可编程序控制器技术试题C卷答案及评分标准 一、判断题（每题3分，共30分） 1.× 2.× 3.V 4.V 5.V 6.× 7.V 8.× 9.× 10.V 二、简答题（每题8分，共16分） 1.答：接触器的触头有主触头和辅助触头，主触头用于开闭大电流的主电路，辅助触头 用于开闭小电流的控制电路。继电器用在控制电路中，流过触头的电流比较小，不需要灭弧 装置，也没有主触头和辅助触头之分。继电器可以对各种输入量作出反应，而接触器只有在 一定的电压信号下才动作。 2.答：(1)当变量存储器VW10中存储值为10，Q0.1有输出： (2)当变量存储器VW10中存储值为30，Q0.0有输出： (3)当变量存储器VW10中存储值为20，Q0.2有输出。 三、读图分析题（每小题3分，共15分） 1.B 2.B 3.C 4.D 5.C 四、根据梯形图写出对应的语句表指令。（10分) 网络1 LDN 10.0 LD I0.1 A M0.0 OLD TON T37,100 (4分) 网络2 LD T37 LD I0.1 ON I0.2 ALD = Q0.0 (3分) 网络3 LDN M0.1 Q1.1 A 10.2 = Q1.0 (3分) 五、改错题(8分) 机电控制与可编程序控制器技术试题答案第5页（共页）
机电控制与可编程序控制器技术试题答案第 5 页（共 页） 中央广播电视大学 - 学年度考试 机电控制与可编程序控制器技术试题 C 卷答案及评分标准 一、判断题（每题 3 分，共 30 分） 1．× 2．× 3．√ 4．√ 5．√ 6．× 7．√ 8．× 9．× 10．√ 二、简答题（每题 8 分，共 16 分） 1.答：接触器的触头有主触头和辅助触头，主触头用于开闭大电流的主电路，辅助触头 用于开闭小电流的控制电路。继电器用在控制电路中，流过触头的电流比较小，不需要灭弧 装置，也没有主触头和辅助触头之分。继电器可以对各种输入量作出反应，而接触器只有在 一定的电压信号下才动作。 2. 答: （1）当变量存储器 VW10 中存储值为 10，Q0.1 有输出； （2）当变量存储器 VW10 中存储值为 30，Q0.0 有输出； （3）当变量存储器 VW10 中存储值为 20，Q0.2 有输出。 三、读图分析题（每小题 3 分，共 15 分） 1．B 2．B 3．C 4．D 5．C 四、根据梯形图写出对应的语句表指令。（10 分） 网络 1 LDN I0.0 LD I0.1 A M0.0 OLD TON T37, 100 （4 分） 网络 2 LD T37 LD I0.1 ON I0.2 ALD = Q0.0 （3 分） 网络 3 LDN M0.1 = Q1.1 A I0.2 = Q1.0 （3分） 五、改错题（8 分）
