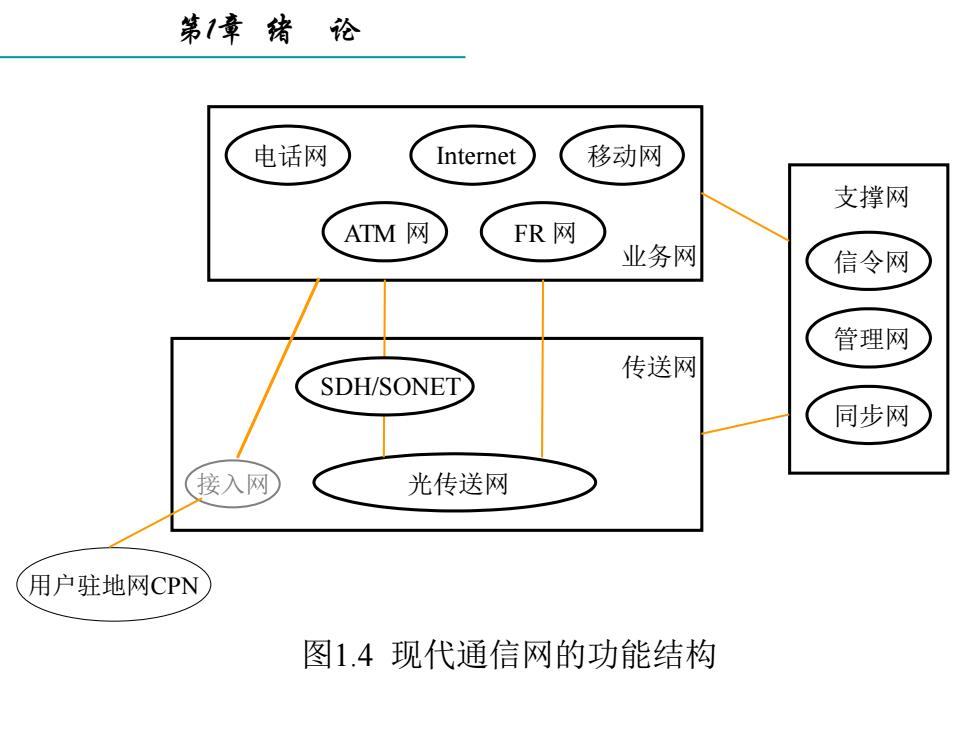

第1章绪论 电话网 Internet 移动网 支撑网 ATM网 FR网 业务网 信令网 管理网 传送网 SDH/SONET 同步网 接入网 光传送网 用户驻地网CPN 图1.4现代通信网的功能结构
第1章 绪 论 图1.4 现代通信网的功能结构 支撑网 电话网 ATM 网 Internet FR 网 移动网 业务网 光传送网 传送网 SDH/SONET 信令网 管理网 同步网 接入网 用户驻地网CPN
第1章猪论 冬业务网 负责向用户提供各种通信业务。 例如基本话音、数据、多媒体、租用线、VPN等。 表1.1主要业务网的类型 业务网 基本业务 交换节点设备 交换技术 公共电话网 普通电话业务 数字程控交换机 电路交换 移动通信网 移动话音、数据 移动交换机 电路分组交换 智能网N 以普通电话业务为基础的增值 业务交换节点、业务 业务和智能业务 控制节点 电路交换 分组交换网X.25) 低速数据业≤64kb/s) 分组交换机 分组交换 帧中继网 局域网互连≥2Mb/s) 帧中继交换机 帧交换 数字数据网DDN 数据专线业务 DXC和复用设备 电路交换 计算机局域网 本地高速数据≥10Mb/s) 集线器Hub)、网桥、 共享介质、随机 交换机 竞争式 Internet Web、数据业务 路由器、服务器 分组交换 ATM网络 综合业务 ATM交换机 信元交换
第1章 绪 论 ❖ 业务网 负责向用户提供各种通信业务。 例如基本话音、数据、多媒体、租用线、VPN等。 表 1.1 主要业务网的类型 业务网 基本业务 交换节点设备 交换技术 公共电话网 普通电话业务 数字程控交换机 电路交换 移动通信网 移动话音、数据 移动交换机 电路/分组交换 智能网IN 以普通电话业务为基础的增值 业务和智能业务 业务交换节点、业务 控制节点 电路交换 分组交换网(X.25) 低速数据业务(≤64 kb/s) 分组交换机 分组交换 帧中继网 局域网互连(≥2 Mb/s) 帧中继交换机 帧交换 数字数据网DDN 数据专线业务 DXC 和复用设备 电路交换 计算机局域网 本地高速数据(≥10 Mb/s) 集线器(Hub)、网桥、 交换机 共享介质、随机 竞争式 Internet Web、数据业务 路由器、服务器 分组交换 ATM 网络 综合业务 ATM 交换机 信元交换
第1章绪论 冬传送网 在传统传输系统的基础上引入管理和交换智能后形成的。 独立于具体业务网，负责为交换节点/业务节点的互连分配电路， 提供信息的透明传输通道，还包含管理功能。 构成传送网的主要技术要素： 传输介质、复用体制、传送网节点（分插复用设备(ADM①和交 叉连接设备(DXC))技术等
第1章 绪 论 ❖ 传送网 在传统传输系统的基础上引入管理和交换智能后形成的。 独立于具体业务网，负责为交换节点/业务节点的互连分配电路， 提供信息的透明传输通道，还包含管理功能。 构成传送网的主要技术要素： 传输介质、复用体制、传送网节点（分插复用设备(ADM)和交 叉连接设备(DXC)）技术等
第1章绪论 ·传送网节点与业务网的交换节点相似之处： 传送网节点也具有交换功能。 ·传送网节点与业务网的交换节点不同之处： 基本交换单位；节点间的连接控制机制。 业务网交换节点的基本交换单位粒度很小，例如一个时隙、一个 虚连接；传送网节点的基本交换单位粒度很大，例如SDH传送网 基本的交换单位是一个虚容器（最小是2Mb/S)。 业务网交换节点的连接是在信令系统的控制下建立和释放的，而 光传送网节点之间的连接则是通过管理面控制建立或释放。 ·目前主要的传送网有SDH/SONETZ和光传送网(OTN)两种类型
第1章 绪 论 • 传送网节点与业务网的交换节点相似之处： 传送网节点也具有交换功能。 • 传送网节点与业务网的交换节点不同之处： 基本交换单位；节点间的连接控制机制。 业务网交换节点的基本交换单位粒度很小，例如一个时隙、一个 虚连接；传送网节点的基本交换单位粒度很大，例如SDH传送网 基本的交换单位是一个虚容器(最小是2 Mb/s) 。 业务网交换节点的连接是在信令系统的控制下建立和释放的，而 光传送网节点之间的连接则是通过管理面控制建立或释放。 • 目前主要的传送网有SDH/SONET和光传送网(OTN)两种类型
第1章绪论 支撑网 负责提供业务网正常运行所必需的信令、同步、网络管理、业 务管理、运营管理等功能。 包含三部分： (1)同步网 负责实现网络节点设备之间和节点设备与传输设备之间信号的 时钟同步、帧同步以及全网的网同步，保证物理设备之间数字 信号的正确接收和发送。 (2)信令网（对于采用公共信道信令的通信网） 负责在网络节点之间传送业务相关或无关的控制信息流
第1章 绪 论 ❖ 支撑网 负责提供业务网正常运行所必需的信令、同步、网络管理、业 务管理、运营管理等功能。 包含三部分： (1) 同步网 负责实现网络节点设备之间和节点设备与传输设备之间信号的 时钟同步、帧同步以及全网的网同步，保证物理设备之间数字 信号的正确接收和发送。 (2) 信令网（对于采用公共信道信令的通信网） 负责在网络节点之间传送业务相关或无关的控制信息流
