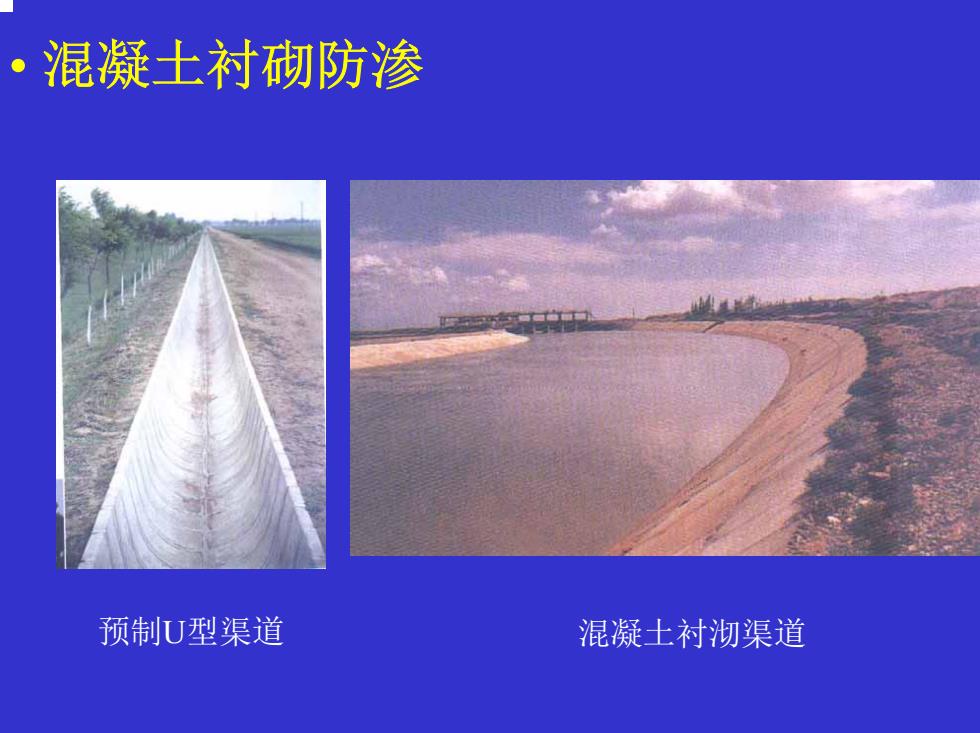

混凝土衬砌防渗 预制U型渠道 混凝土衬沏渠道
• 混凝土衬砌防渗 预制U型渠道 混凝土衬沏渠道

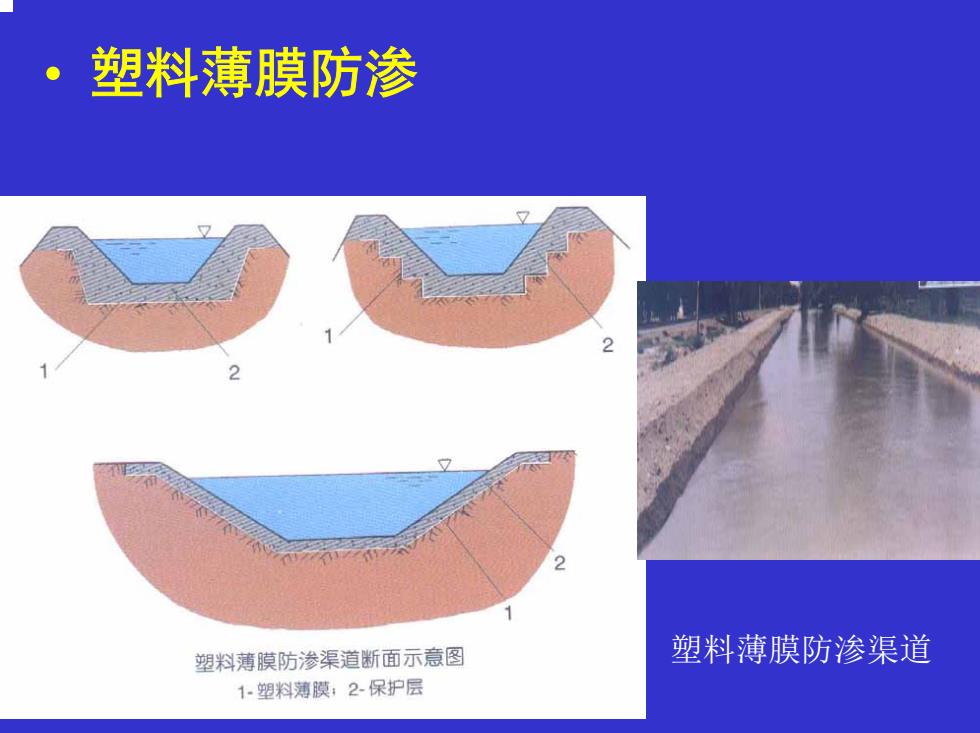

塑料薄膜防渗 塑料薄膜防渗渠道断面示意图 塑料薄膜防渗渠道 1-塑料薄膜，2保护层
• 塑料薄膜防渗 塑料薄膜防渗渠道

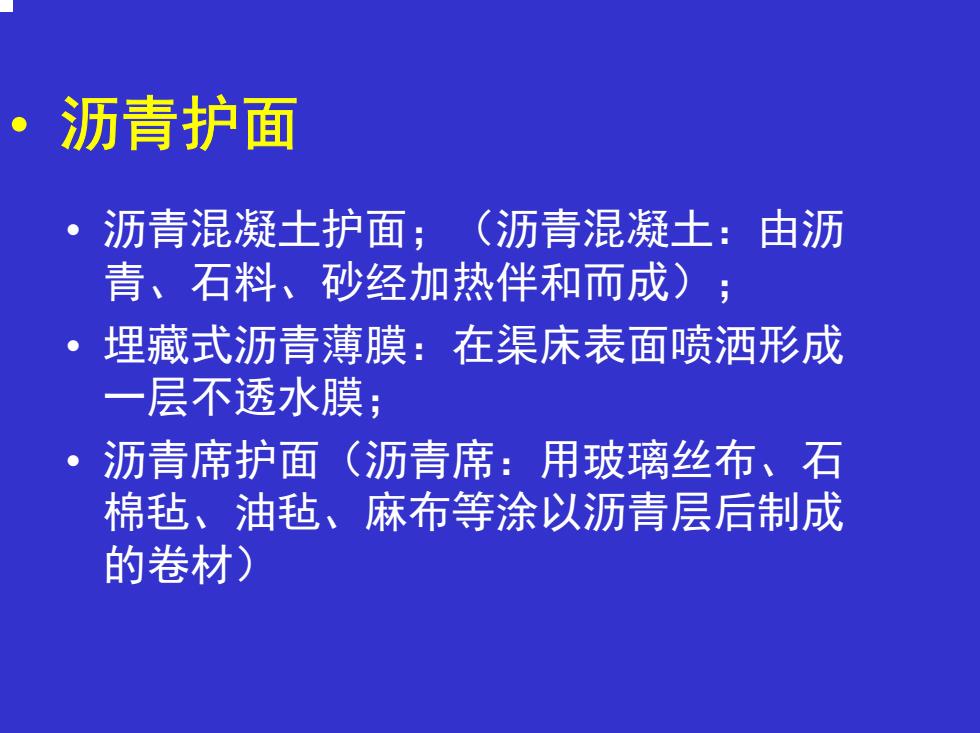

沥青护面 沥青混凝土护面；（沥青混凝土：由沥 青、石料、砂经加热伴和而成) 理藏式沥青薄膜：在渠床表面喷洒形成 一层不透水膜； 沥青席护面（沥青席：用玻璃丝布、石 棉毡、油毡、麻布等涂以沥青层后制成 的卷材)
• 沥青护面 • 沥青混凝土护面；（沥青混凝土：由沥 青、石料、砂经加热伴和而成）； • 埋藏式沥青薄膜：在渠床表面喷洒形成 一层不透水膜； • 沥青席护面（沥青席：用玻璃丝布、石 棉毡、油毡、麻布等涂以沥青层后制成 的卷材）

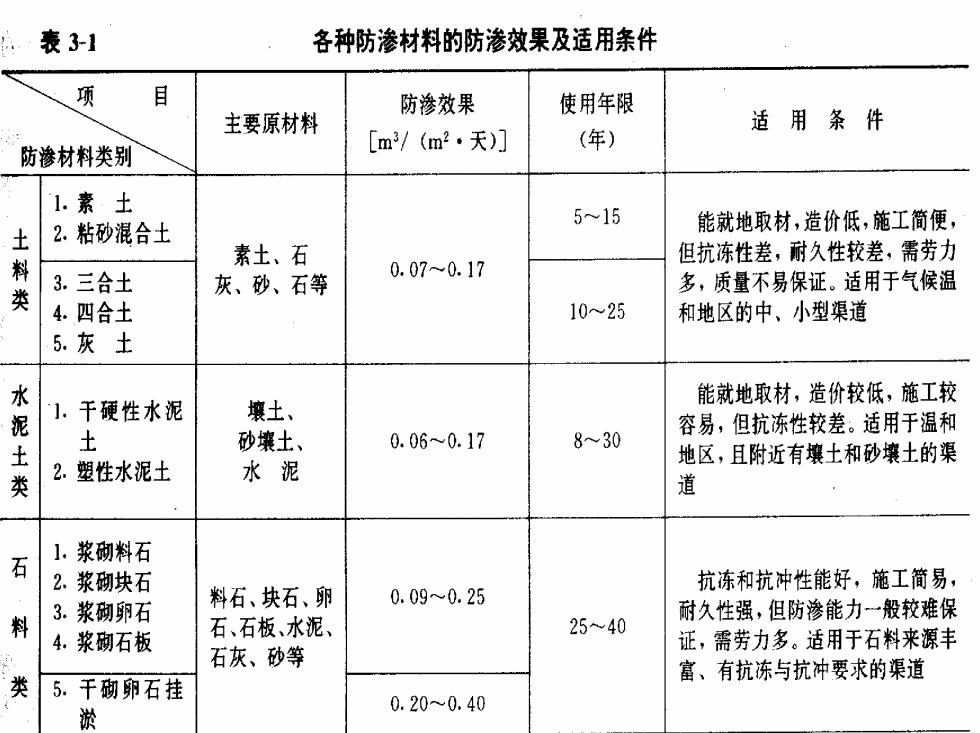

表31 各种防渗材料的防渗效果及适用亲件 项 目 防渗效果 使用年限 主要原材料 适用条件 [m3/(m2.天)] (年) 防渗材料类别 1.素士 5~15 能就地取材，造价低，施工简便， 土 2.粘砂混合士 料 素土、石 但抗冻性差，耐久性较差，需劳力 3.三合土 0.07~0.17 类 灰、砂、石等 多，质量不易保证。适用于气候温 4.四合土 1025 和地区的中、小型渠道 5.灰土 水 1.干硬性水泥 壤土、 能就地取材，造价较低，施工较 土 土 砂壤士、 容易，但抗冻性较差。适用于温和 0.06～0.17 8~30 地区，且附近有壤土和砂壤土的渠 2.塑性水泥士 水泥 道 1.浆砌料石 石 2.浆砌块石 抗冻和抗冲性能好，施工简易， 0.09~0.25 3.浆胸卵石 料石、块石、卵 耐久性强，但防渗能力一般较难保 料 石、石板、水泥、 25~40 4.浆砌石板 证，需劳力多。适用于石料来源丰 石灰、砂等 类 富、有抗冻与抗冲要求的渠道 5.干砌卵石挂 淤 0.200.40

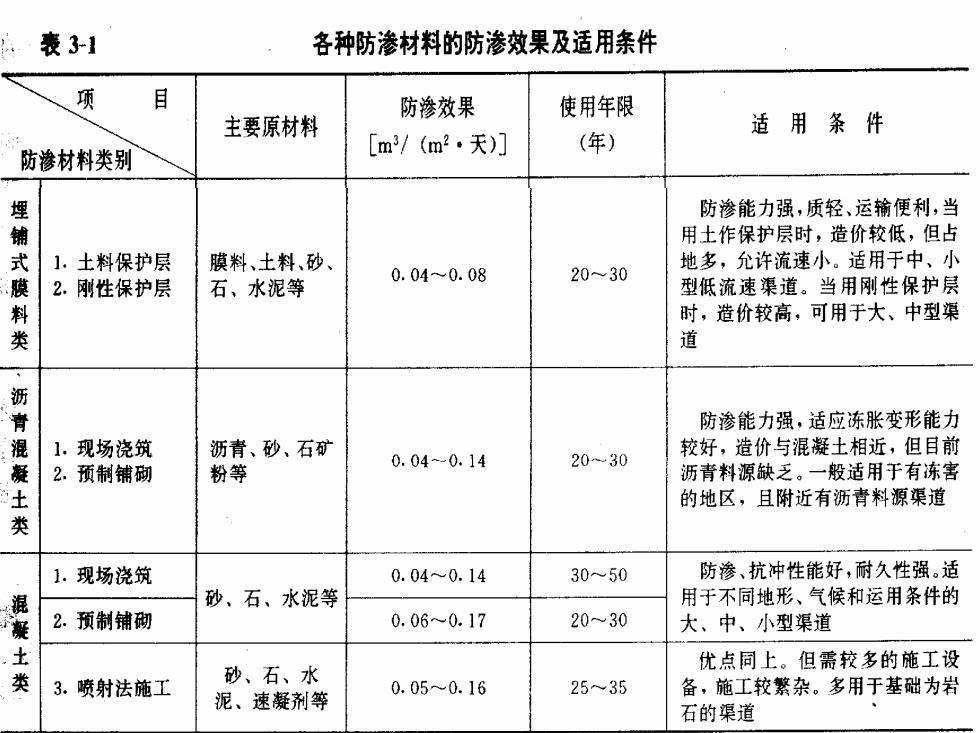

表3-1 各种防渗材料的防渗效果及适用条件 项 目 防渗效果 使用年限 主要原材料 适用条件 (年) 防渗材料类别 [m3/(m2.天)] 埋 防渗能力强，质轻、运输便利，当 用土作保护层时，造价较低，但占 式 1,土料保护层 膜料、土料、砂 地多，允许流速小。适用于中、小 膜 0.04~0.08 20~30 2.刚性保护层 石、水泥等 型低流速渠道。当用刚性保护层 料 时，造价较高，可用于大、中型渠 类 道 沥 防渗能力强，适应冻胀变形能力 混 1.现场浇筑 沥青、砂、石矿 较好，造价与混凝土相近，但目前 凝 2.预制铺砌 粉等 0.04-0.14 20~30 沥青料源缺乏。一般适用于有冻害 的地区，且附近有沥青料源渠道 类 1.现场浇筑 0.04~0.14 30~50 防渗、抗冲性能好，耐久性强。适 囊 砂、石、水泥等 用于不同地形、气候和运用条件的 2.预制铺砌 0.06~0.17 20~30 大、中、小型渠道 砂、石、水 优点同上。但需较多的施工设 类 3.喷射法施工 25-35 泥、速凝剂等 0.05~0.16 备，施工较繁杂。多用于基础为岩 石的渠道
