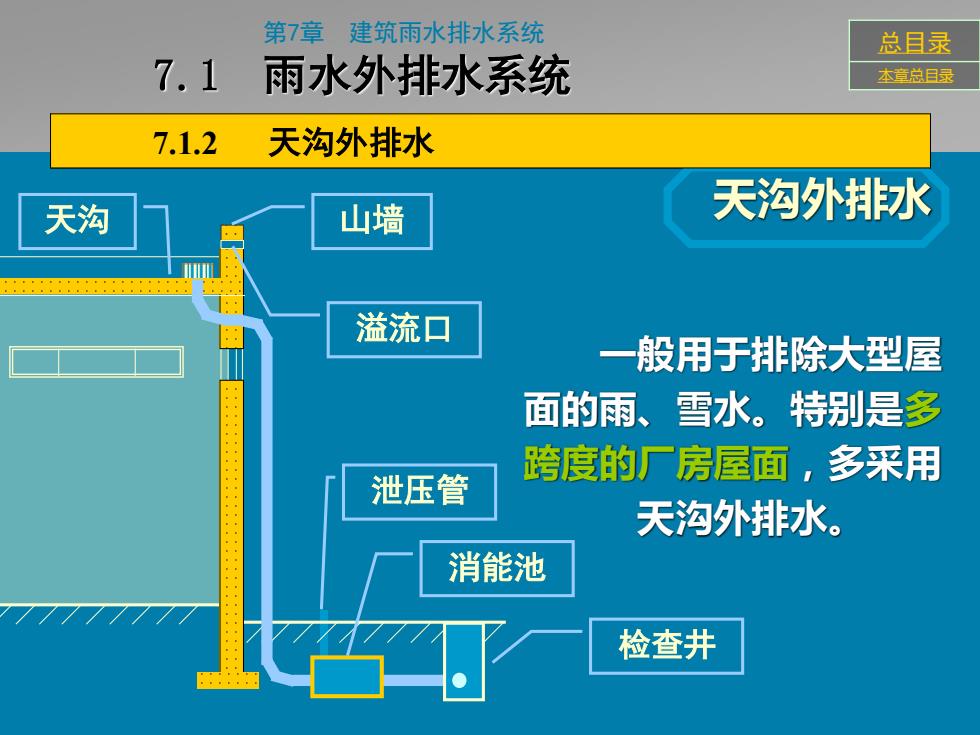

第7章建筑雨水排水系统总目录7. 1雨水外排水系统本章总目录天沟外排水7.1.2天沟外排水天沟山墙溢流口一般用于排除大型屋面的雨、雪水。特别是多跨度的厂房屋面，多采用泄压管天沟外排水。消能池检查井
总目录 本章总目录 天沟 天沟外排水 一般用于排除大型屋 面的雨、雪水。特别是多 跨度的厂房屋面，多采用 天沟外排水。 溢流口 山墙 泄压管 消能池 检查井 第7章 建筑雨水排水系统 7.1 雨水外排水系统 7.1.2 天沟外排水

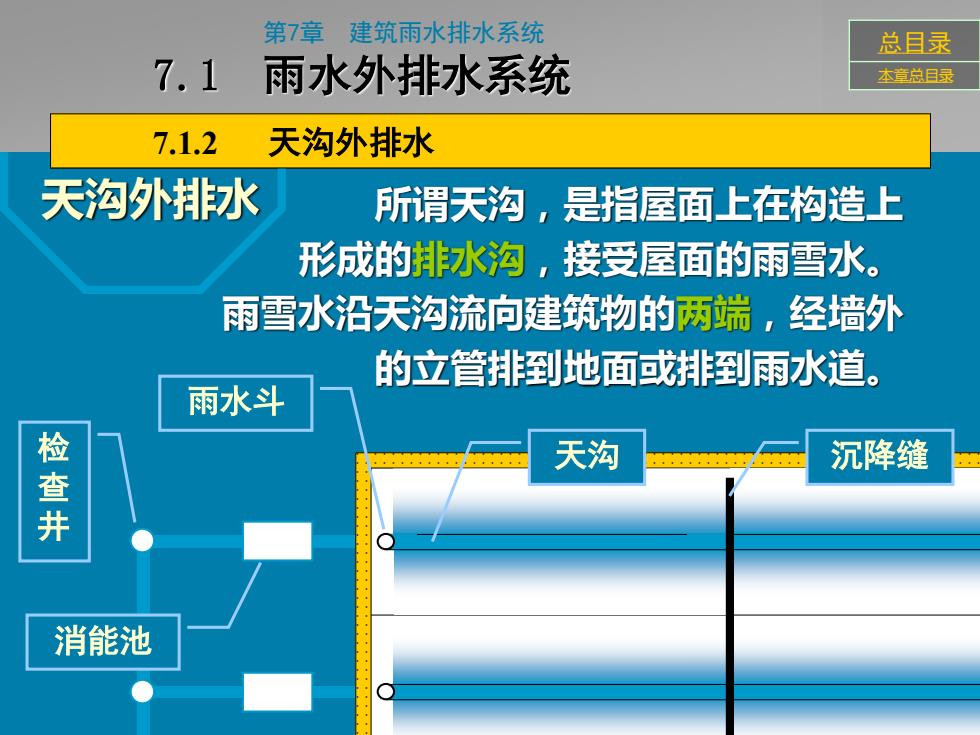

第7章建筑雨水排水系统总目录7.1雨水外排水系统本章总目录天沟外排水7.1.2天沟外排水所谓天沟，是指屋面上在构造上形成的排水沟，接受屋面的雨雪水。雨雪水沿天沟流向建筑物的两端，经墙外的立管排到地面或排到雨水道雨水斗检查井天沟沉降缝消能池
总目录 本章总目录 天沟外排水 所谓天沟，是指屋面上在构造上 形成的排水沟，接受屋面的雨雪水。 雨雪水沿天沟流向建筑物的两端，经墙外 的立管排到地面或排到雨水道。 天沟 消能池 检 查 井 雨水斗 沉降缝 第7章 建筑雨水排水系统 7.1 雨水外排水系统 7.1.2 天沟外排水

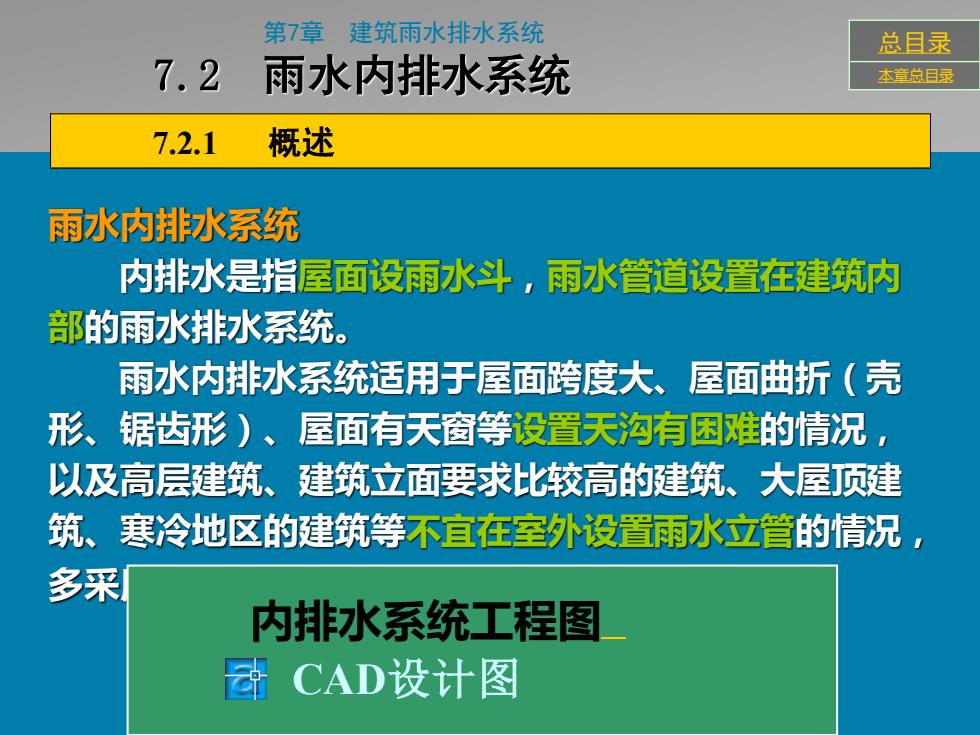

第7章建筑雨水排水系统总目录7.2雨水内排水系统本章总目录概述7.2.1雨水内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统屋面曲折（壳雨水内排水系统适用于屋面跨度大形、锯齿形）、屋面有天窗等设置天沟有困难的情况以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况多采内排水系统工程图CAD设计图
总目录 本章总目录 雨水内排水系统 内排水是指屋面设雨水斗，雨水管道设置在建筑内 部的雨水排水系统。 雨水内排水系统适用于屋面跨度大、屋面曲折（壳 形、锯齿形）、屋面有天窗等设置天沟有困难的情况， 以及高层建筑、建筑立面要求比较高的建筑、大屋顶建 筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况， 多采用内排水。 第7章 建筑雨水排水系统 7.2 雨水内排水系统 7.2.1 概述 内排水系统工程图 CAD设计图

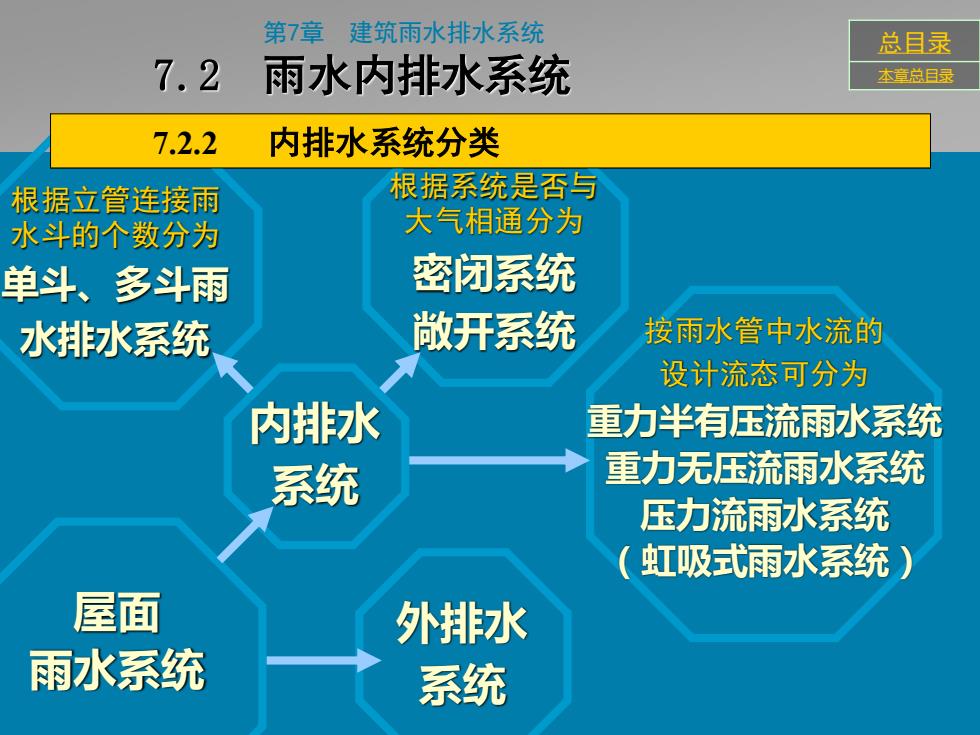

第7章建筑雨水排水系统总目录7.2雨水内排水系统本章总目录7.2.2内排水系统分类根据系统是否与根据立管连接雨大气相通分为水斗的个数分为密闭系统单斗、多斗雨开系统按雨水管中水流的水排水系统设计流态可分为内排水重力半有压流雨水系统重力无压流雨水系统系统压力流雨水系统（虹吸式雨水系统屋面外排水雨水系统系统
总目录 本章总目录 屋面 雨水系统 外排水 系统 内排水 系统 根据系统是否与 大气相通分为 密闭系统 敞开系统 根据立管连接雨 水斗的个数分为 单斗、多斗雨 水排水系统 第7章 建筑雨水排水系统 7.2 雨水内排水系统 7.2.2 内排水系统分类 按雨水管中水流的 设计流态可分为 重力半有压流雨水系统 重力无压流雨水系统 压力流雨水系统 （虹吸式雨水系统）

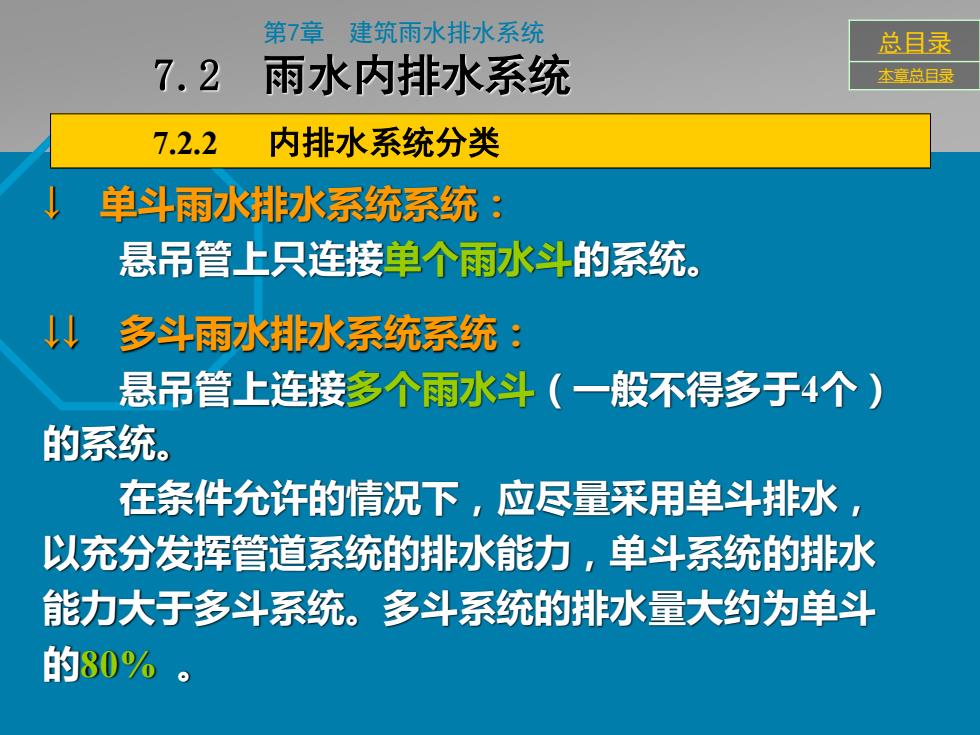

第7章建筑雨水排水系统总目录7.2雨水内排水系统本章总目录7.2.2内排水系统分类单斗雨水排水系统系统悬吊管上只连接单个雨水斗的系统+多斗雨水排水系统系统悬吊管上连接多个雨水斗（一般不得多于4个）的系统。在条件允许的情况下，应尽量采用单斗排水，以充分发挥管道系统的排水能力，单斗系统的排水能力大于多斗系统。多斗系统的排水量大约为单斗的80%
总目录 本章总目录 ↓ 单斗雨水排水系统系统： 悬吊管上只连接单个雨水斗的系统。 ↓↓ 多斗雨水排水系统系统： 悬吊管上连接多个雨水斗（一般不得多于4个） 的系统。 在条件允许的情况下，应尽量采用单斗排水， 以充分发挥管道系统的排水能力，单斗系统的排水 能力大于多斗系统。多斗系统的排水量大约为单斗 的80% 。 第7章 建筑雨水排水系统 7.2 雨水内排水系统 7.2.2 内排水系统分类
