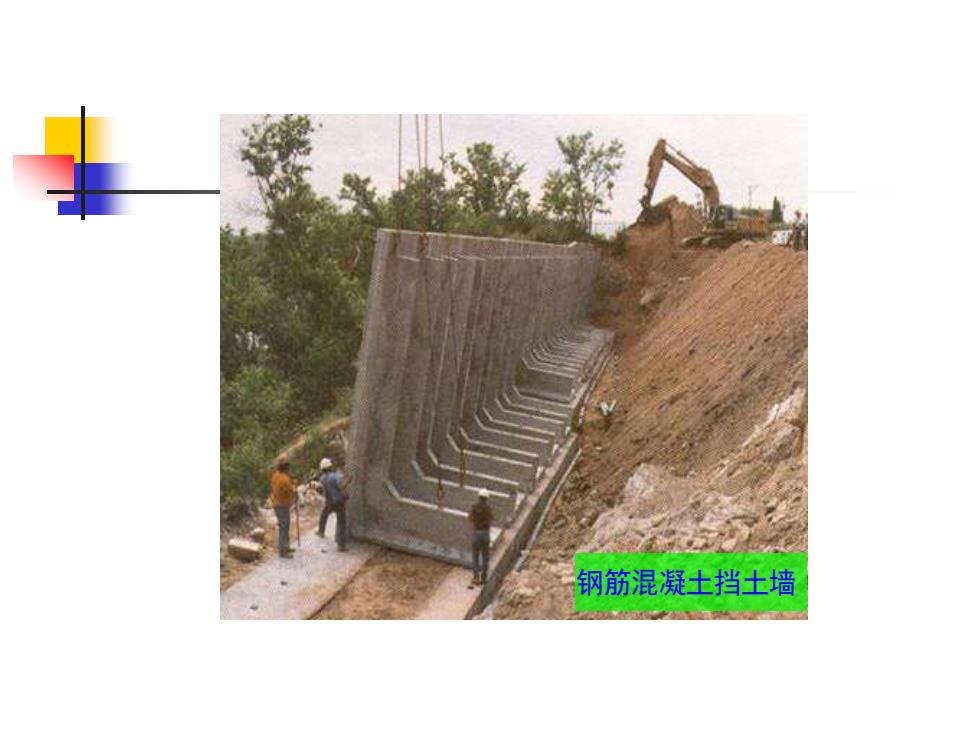

钢筋混凝土挡土墙
钢筋混凝土挡土墙

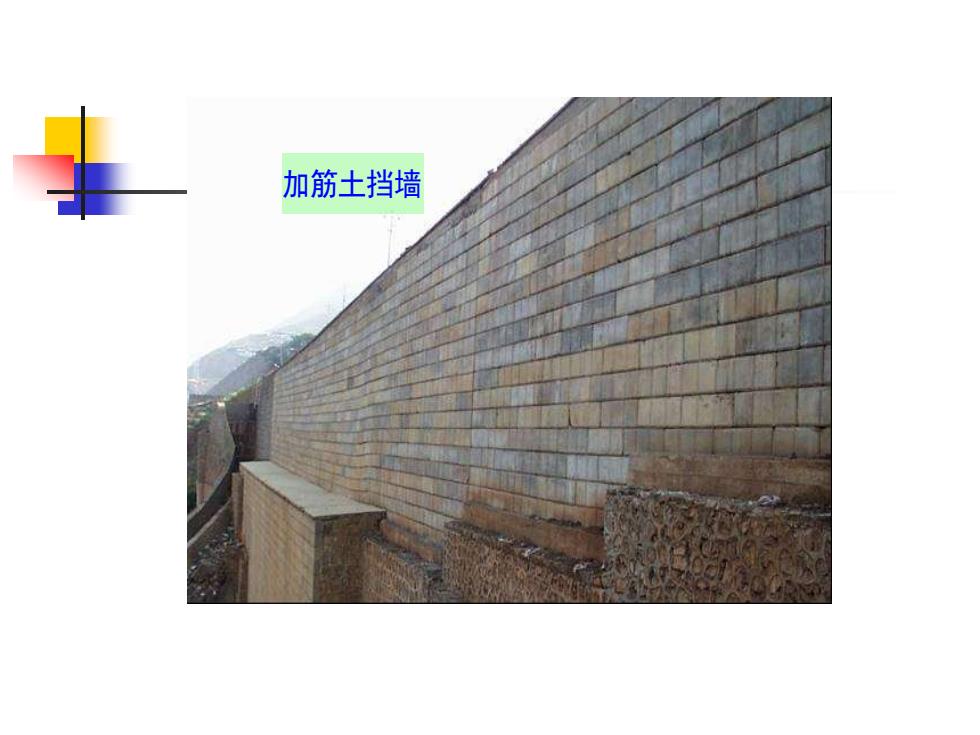

加筋土挡墙
加筋土挡墙
第二节作用在挡土墙上的土压力 一士压力的类型 根据墙身位移的情况，作用在墙背上的土压力可分 为静止土压力、主动土压力和被动土压力。 l.主动土压力(active earth pressure) 挡土墙向前移离填土，随着墙的位移量的逐渐增大， 土体作用于墙上的土压力逐渐减小，当墙后土体达到 主动极限平衡状态并出现滑动面时，这时作用于墙上 的士压力减至最小，称为主动士压力E阳
第二节 作用在挡土墙上的土压力 一.土压力的类型 根据墙身位移的情况，作用在墙背上的土压力可分 为静止土压力、主动土压力和被动土压力。 1.主动土压力(active earth pressure) 挡土墙向前移离填土，随着墙的位移量的逐渐增大， 土体作用于墙上的土压力逐渐减小，当墙后土体达到 主动极限平衡状态并出现滑动面时，这时作用于墙上 的土压力减至最小，称为主动土压力Ea

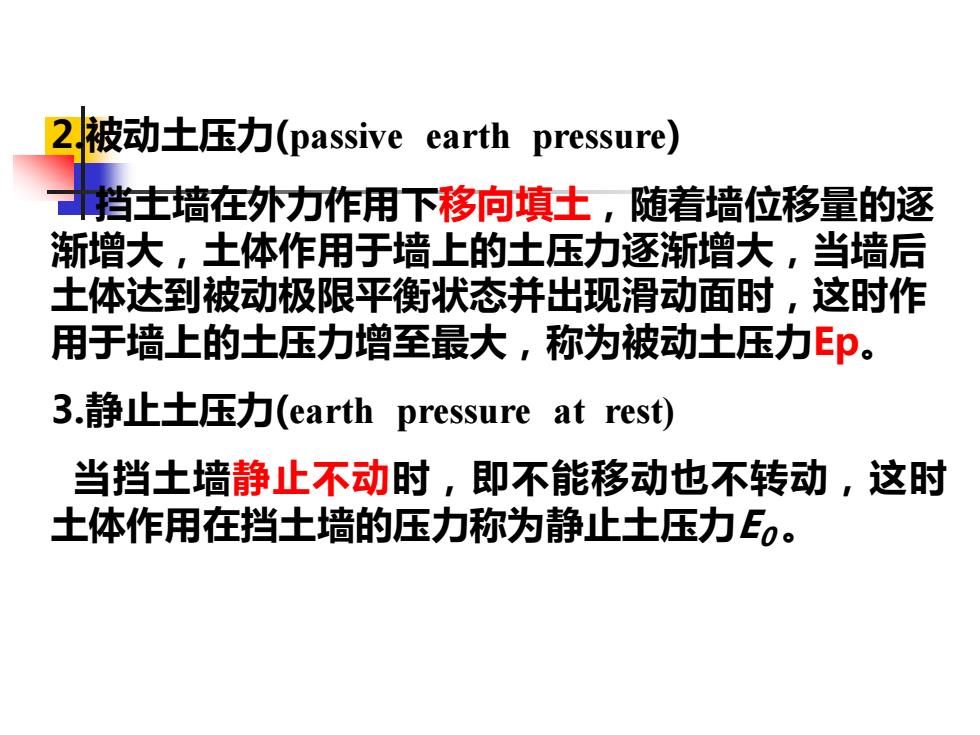

2被动土压力(passive earth pressure) 一挡主墙在外力作用下移向填土，随着墙位移量的逐 渐增大，土体作用于墙上的土压力逐渐增大，当墙后 土体达到被动极限平衡状态并出现滑动面时，这时作 用于墙上的土压力增至最大，称为被动土压力p。 3.静止土压力(earth pressure at rest) 当挡土墙静止不动时，即不能移动也不转动，这时 土体作用在挡土墙的压力称为静止土压力E0
2.被动土压力(passive earth pressure) 挡土墙在外力作用下移向填土，随着墙位移量的逐 渐增大，土体作用于墙上的土压力逐渐增大，当墙后 土体达到被动极限平衡状态并出现滑动面时，这时作 用于墙上的土压力增至最大，称为被动土压力Ep。 3.静止土压力(earth pressure at rest) 当挡土墙静止不动时，即不能移动也不转动，这时 土体作用在挡土墙的压力称为静止土压力E0

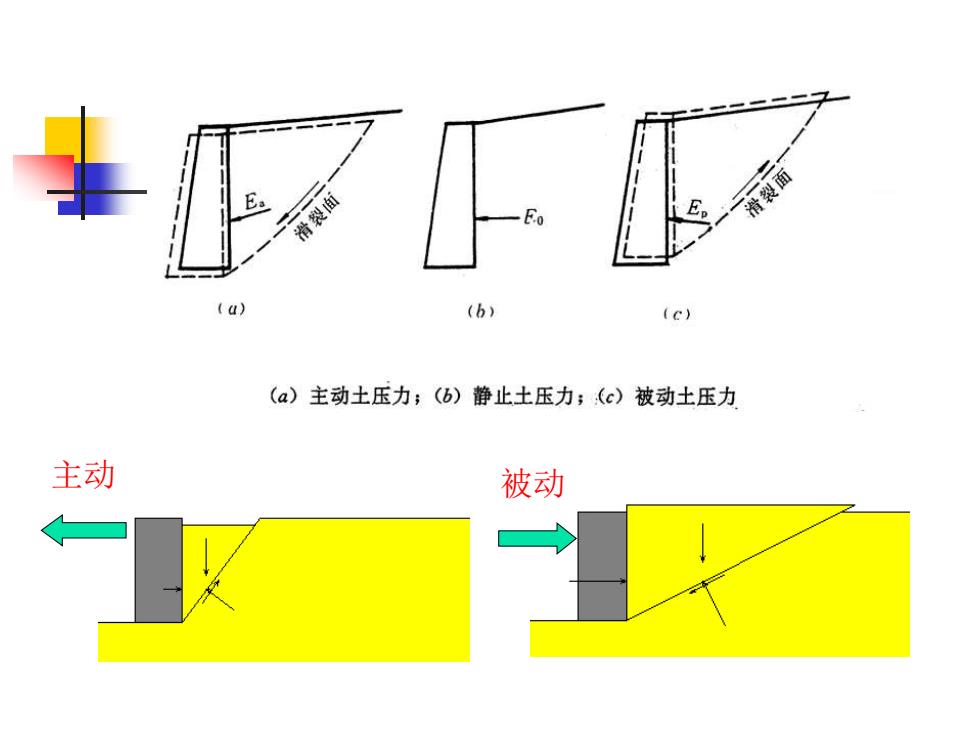

滑裂面 滑裂 () (b) (c) (a)主动土压力；(b)静止土压力；(c)被动土压力 主动 被动
主动 被动
