口▣☒ 8.窗口工具 Radar Window Help Window Finder Start New Display Window Start New Vector Window Start New Plot Window Available Files List Available Bands List Available Vectors List Mouse Button Descriptions Display Information Cursor Location/Value Point Collection Maximize Open Displays Link Displays Close All Display Windows Close All Plot Windows
8.窗口工具

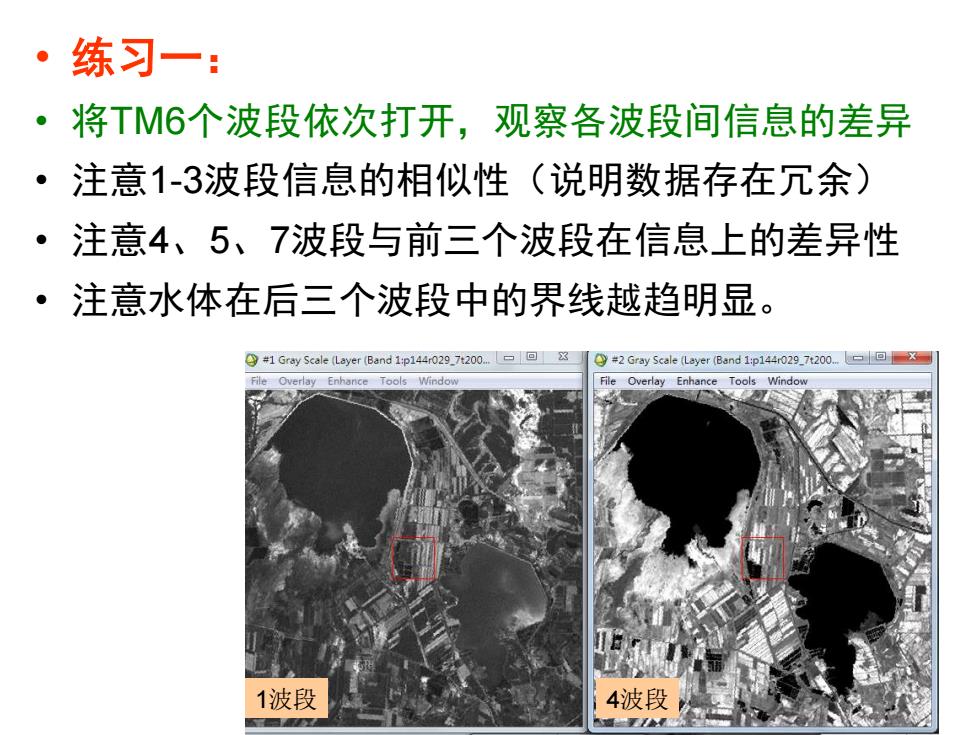

练习一： 。 将TM6个波段依次打开，观察各波段间信息的差异 ·注意1-3波段信息的相似性（说明数据存在冗余) ·注意4、5、7波段与前三个波段在信息上的差异性 ·注意水体在后三个波段中的界线越趋明显。 9￥1 Gray Scale(Layer(Band1p144r029.7200=回x ○2 Gray Scale (Layer (Band1p144r029.7t200-回x File Overlay Enhance Tools Window File Overlay Enhance Tools Window 1波段 4波段
• 练习一： • 将TM6个波段依次打开，观察各波段间信息的差异 • 注意1-3波段信息的相似性（说明数据存在冗余） • 注意4、5、7波段与前三个波段在信息上的差异性 • 注意水体在后三个波段中的界线越趋明显。 1波段 4波段
练习二： ·将图像分别使用321和432、453和742展示出来，采用链 接操作，对比分析不同彩色合成方案的差异。 链接操作：在任一幅图的主图像窗口，点击鼠标右键-一 Link Displays. Geographic Link
• 将图像分别使用321和432、453和742展示出来，采用链 接操作，对比分析不同彩色合成方案的差异。 • 链接操作：在任一幅图的主图像窗口，点击鼠标右键- -Link Displays 练习二：
彩色合成：对多光谱的三个波段分赋红绿蓝，可综合各波段 信息，同时形成彩图。如果赋色与光色一致，合成图与实际 地物颜色一致，为真彩色合成。如果不一致，为？合成 B a Band 3 m d 2
彩色合成：对多光谱的三个波段分赋红绿蓝，可综合各波段 信息，同时形成彩图。如果赋色与光色一致，合成图与实际 地物颜色一致，为真彩色合成。如果不一致，为？合成
不同的彩色合成因使用了不同波段，可分别反映地物的某些特 征，各有优势，但近红外、红光、绿光(RGB)的赋色方案能 较好反映常见地物的差异，也被叫做标准假彩色合成方案 TM bands TM bands 3,2,1 4,3,2 natural false-color color image infrared TM bands TM bands 4,5,3 7,4,2 Increased Increased definition detection of of moisture in land-water boundaries vegetation and soils
不同的彩色合成因使用了不同波段，可分别反映地物的某些特 征，各有优势，但近红外、红光、绿光（RGB）的赋色方案能 较好反映常见地物的差异，也被叫做标准假彩色合成方案
