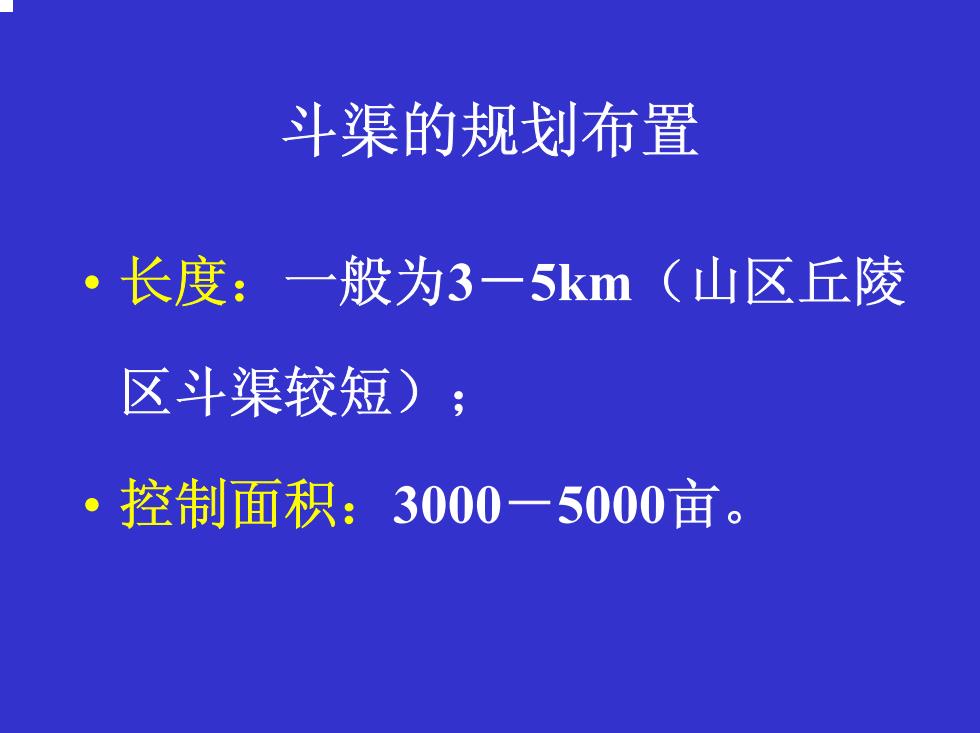

斗渠的规划布置 ·长度：一般为3一5km(山区丘陵 区斗渠较短)； ·控制面积：3000一5000亩
斗渠的规划布置 • 长度：一般为 3 －5km（山区丘陵 区斗渠较短）； • 控制面积：3000 －5000亩

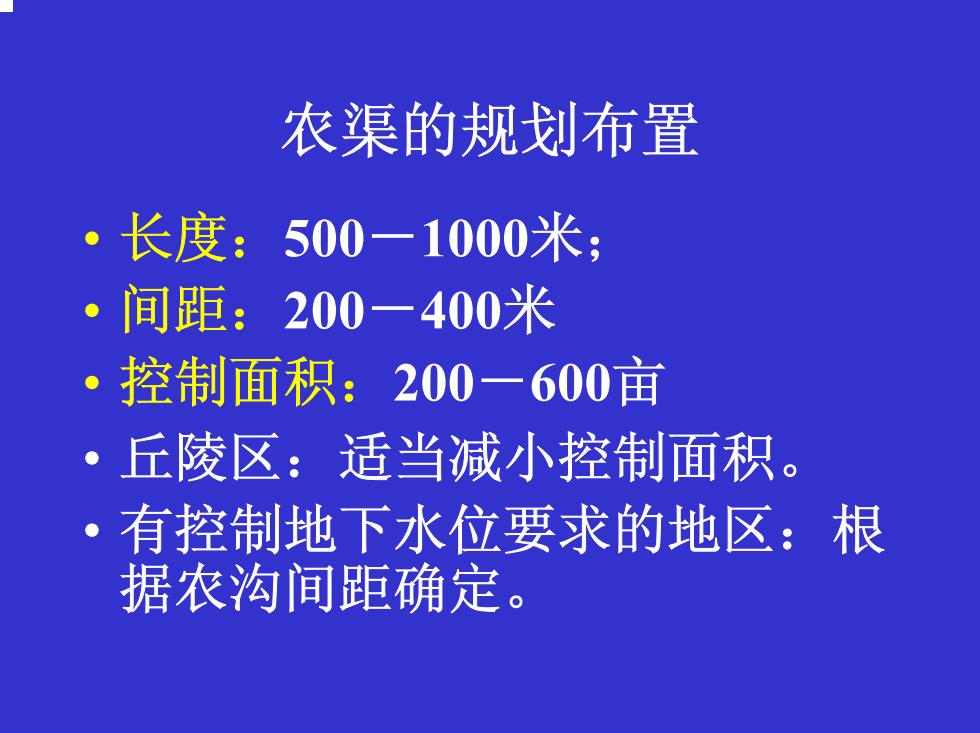

农渠的规划布置 ·长度：500一1000米； 。间距：200一400米 ·控制面积：200一600亩 ·丘陵区：适当减小控制面积。 ·有控制地下水位要求的地区：根 据农沟间距确定
农渠的规划布置 • 长度：500 －1000米； • 间距：200 －400 米 • 控制面积：200 －600 亩 • 丘陵区：适当减小控制面积。 • 有控制地下水位要求的地区：根 据农沟间距确定

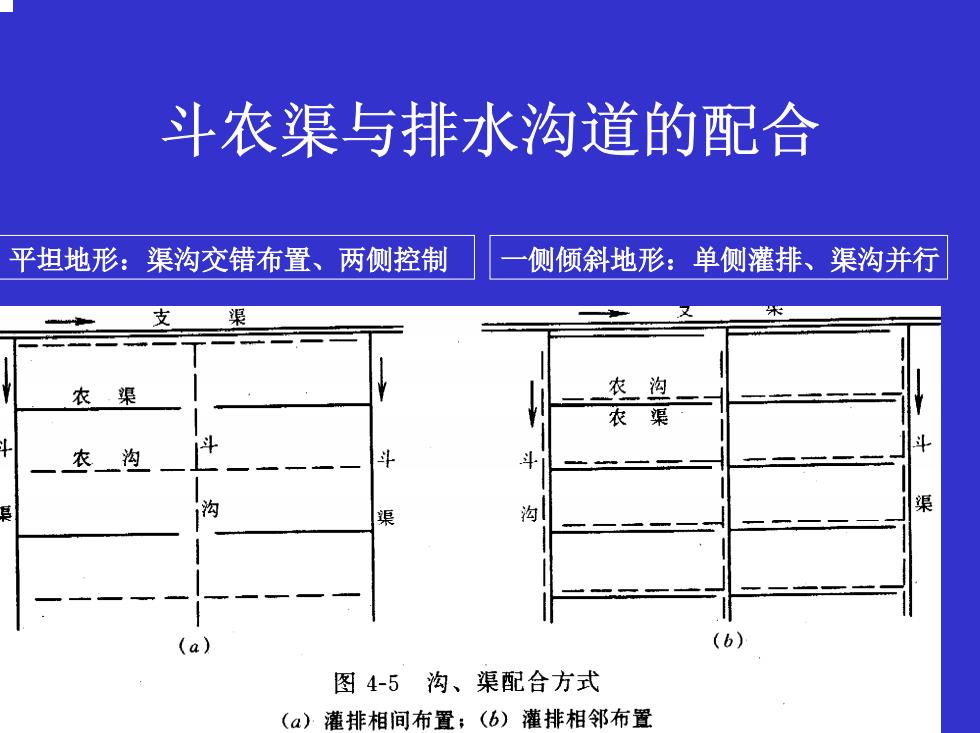

斗农渠与排水沟道的配合 平坦地形：渠沟交错布置、两侧控制 一侧倾斜地形：单侧灌排、渠沟并行 渠 农 渠 农泡 农渠 农沟 1沟 沟 渠 渠 a (b 图4-5沟、渠配合方式 (a)灌排相间布置；(6)灌排相邻布置
斗农渠与排水沟道的配合 平坦地形：渠沟交错布置、两侧控制 一侧倾斜地形：单侧灌排、渠沟并行

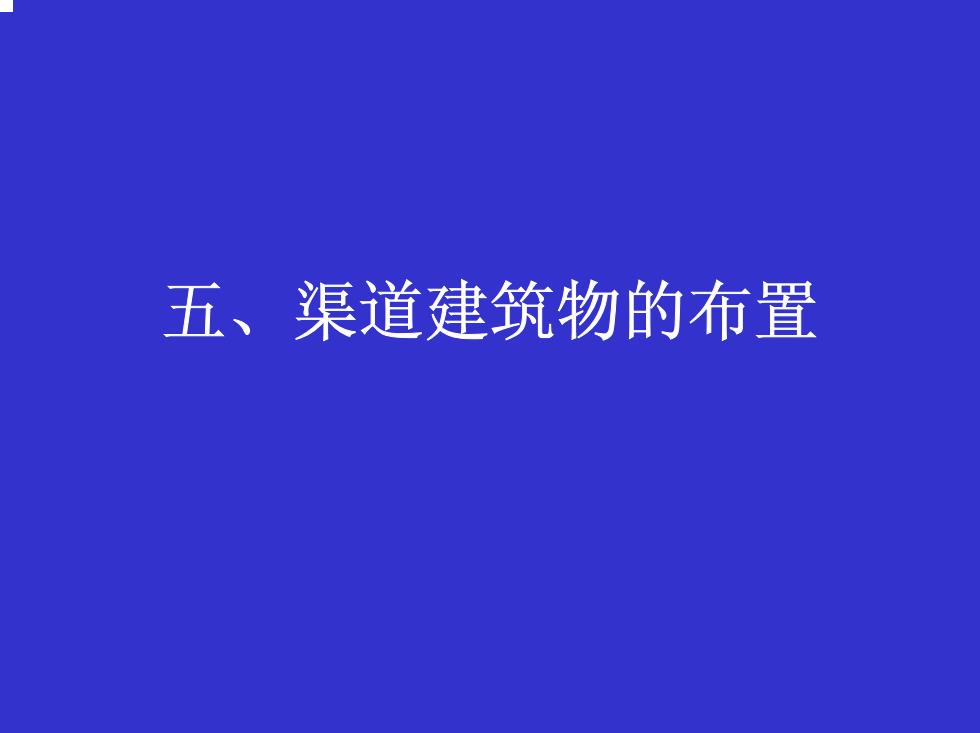

五、渠道建筑物的布置
五、渠道建筑物的布置

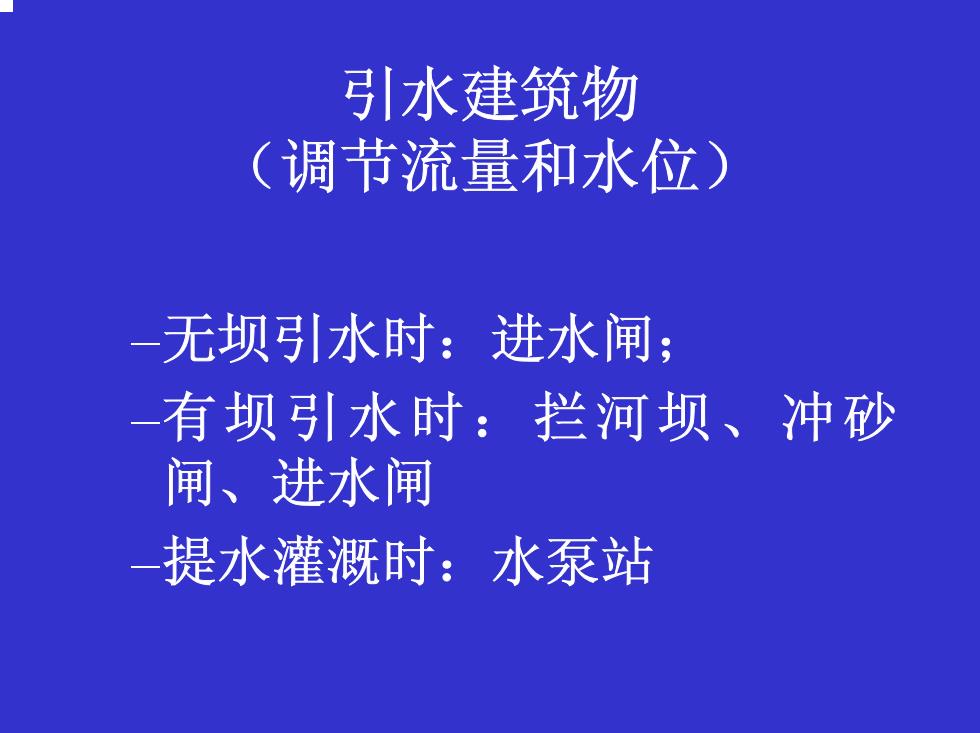

引水建筑物 (调节流量和水位) -无坝引水时：进水闸； 有坝引水时：拦河坝、冲砂 闸、进水闸 一提水灌溉时：水泵站
引水建筑物 （调节流量和水位） –无坝引水时：进水闸； –有坝引水时：拦河坝、冲砂 闸、进水闸 –提水灌溉时：水泵站
