试卷代号：2430 座位号■■ 中央广播电视大学2009一2010学年度第一学期“开放专科”期末考试 数控编程技术试题 2010年1月 题号 二 三 四 总分 分 数 得分 评卷人 一、单项选择题(15道题，每小题3分，共45分)】 1.下列指令中，( )不能控制主轴动作。 A.M03 B.M04 C.M05 D.M06 2.程序字由地址码十数字构成，在下列各字中，不能表示尺寸的字是( A.K-13.21 B.W-10.04 C.P1500 D.Z-15.3 3.在零件图中，形位公差符号∥0.04A表示该零件的几何要素之间有( )要求。 A.平行度 B.垂直度 C.同轴度 D.圆度 4.执行程序段“G90G03X60.0Y50.0I一30.0J40.0F120.0”时，被加工圆弧的半径R 是( )mm。 A.30.0 B.40.0 C.50.0 D.60.0 5.刀具在工件坐标系中(X100,Z80)位置，若按刀具的当前位置建立工件坐标系，正确的 编程语句是( )。 A.G28X100.0Z80.0 B.G50X100.0Z80.0 C.G54G01X100.0Z80.0 D.G33X100.0Z80.0 2001
试卷代号:2430 座位号口口 中央广播电视大学2009-2010学年度第一学期“开放专科”期末考试 数控编程技术 试题 2oio年 1月 题 号 四 总 分 分 数 一 、单项选择题 (15道题 ，每小题 3分 ，共 45分 ) )不能控制主轴动作 。 M03 B. M04 M05 D. M 06 A. C. 2.程序字由地址码+数字构成，在下列各字中，不能表示尺寸的字是( B. D. A. K一 13. 21 C. P1500 W 一 lo. 04 Z一 15. 3 3.在零件图中，形位公差符号区0. 04困表示该零件的几何要素之间有( ，要求。 A.平行度 B.垂直度 C.同轴度 D.圆度 4.执行程序段“G90 G03 X60. 0 Y50. 0 I-30. 0 J40, 0 F120. 0”时，被加I圆弧的半径 R 是( )mm, A. 30. 0 B. 40. 0 C. 50. 0 D. 60. 0 5.刀具在工件坐标系中(X100,Z80)位置，若按刀具的当前位置建立工件坐标系，正确的 编程语句是( )。 A. G28 X100. 0 Z80. 0 B. G50 X100. 0 Z80. 0 C. G54 GO1 X100. 0 Z80. 0 D. G33 X100. 0 Z80. 0 2001

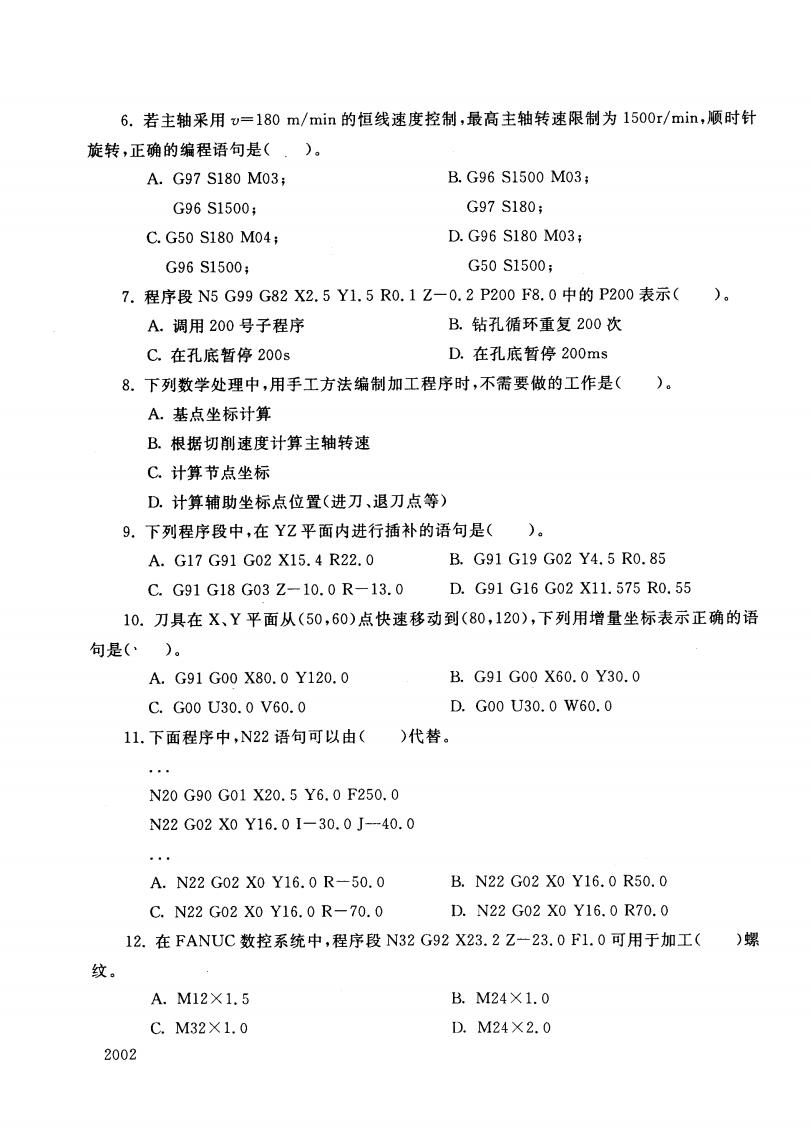

6.若主轴采用o=180m/min的恒线速度控制，最高主轴转速限制为1500r/min,顺时针 旋转，正确的编程语句是(，)。 A.G97S180M03; B.G96S1500M03; G96S1500; G97S180; C.G50S180M04; D.G96S180M03: G96S1500: G50S1500: 7.程序段N5G99G82X2.5Y1.5R0.1Z-0.2P200F8.0中的P200表示( )。 A.调用200号子程序 B.钻孔循环重复200次 C.在孔底暂停200s D.在孔底暂停200ms 8.下列数学处理中，用手工方法编制加工程序时，不需要做的工作是()。 A.基点坐标计算 B.根据切削速度计算主轴转速 C.计算节点坐标 D.计算辅助坐标点位置（进刀、退刀点等） 9.下列程序段中，在YZ平面内进行插补的语句是()。 A.G17G91G02X15.4R22.0 B.G91G19G02Y4.5R0.85 C.G91G18G03Z-10.0R-13.0 D.G91G16G02X11.575R0.55 10.刀具在X、Y平面从(50,60)点快速移动到(80,120)，下列用增量坐标表示正确的语 句是(·)。 A.G91G00X80.0Y120.0 B.G91G00X60.0Y30.0 C.G00U30.0V60.0 D.G00U30.0W60.0 11.下面程序中，N22语句可以由()代替。 N20G90G01X20.5Y6.0F250.0 N22G02X0Y16.0I-30.0J-40.0 。。 A.N22G02X0Y16.0R-50.0 B.N22G02X0Y16.0R50.0 C.N22G02X0Y16.0R-70.0 D.N22G02X0Y16.0R70.0 12.在FANUC数控系统中，程序段N32G92X23.2Z-23.0F1.0可用于加工()螺 纹。 A.M12×1.5 B.M24×1.0 C.M32×1.0 D.M24×2.0 2002
6.若主轴采用 v=180 m/min的恒线速度控制，最高主轴转速限制为 1500r/min，顺时针 旋转，正确的编程语句是( . )。 A. G97 S180 M03; B. G96 S1500 M03; G96 S1500; G97 S180; C. G50 S180 M04; D. G96 5180 M03; G96 S1500; G50 S1500; 7.程序段 N5 G99 G82 X2. 5 Yl. 5 R0. 1 Z-0. 2 P200 F8. 0中的 P200表示( )。 A.调用 200号子程序 B.钻孔循环重复 200次 C.在孔底暂停 200s D.在孔底暂停 200ms 8.下列数学处理中，用手工方法编制加工程序时，不需要做的工作是( )。 A.基点坐标计算 B.根据切削速度计算主轴转速 C.计算节点坐标 D.计算辅助坐标点位置(进刀、退刀点等) 9.下列程序段中，在 YZ平面内进行插补的语句是( )。 A. G17 G91 G02 X15. 4 R22. 0 C. G91 G18 G03 Z- 10. 0 R一 13. 0 B. G91 G19 G02 Y4. 5 R0.85 D. G91 G16 G02 Xll. 575 R0. 55 10.刀具在 X,Y平面从(50,60)点快速移动到(80,120)，下列用增量坐标表示正确的语 句是(、 )。 A. G91 G00 X80. 0 Y120. 0 C. G00 U30. 0 V60. 0 G91 G00 X60, 0 Y30. 0 G00 U30. 0 W 60.0 B. D 11.下面程序中，N22语句可 以由( )代替。 N20 G90 GO1 X20. 5 Y6. 0 F250. 0 N22 G02 XO Y16. 0 I一30. 0 J-40. 0 N22 G02 XO Y16. 0 R一 50. 0 N22 G02 XO Y16. 0 R一70. 0 B. N22 G02 XO Y16. 0 R50. 0 D. N22 G02 XO Y16. 0 R70. 0 二 A. C. 12.在 FANUC数控系统中，程序段 N32 G92 X23. 2 Z-23. 0 Fl. 0可用于加工( )螺 A. M 12 X 1. 5 C. M 32 X 1. 0 }3. M 24 X 1. 0 U. M 24 X 2. 0 2002

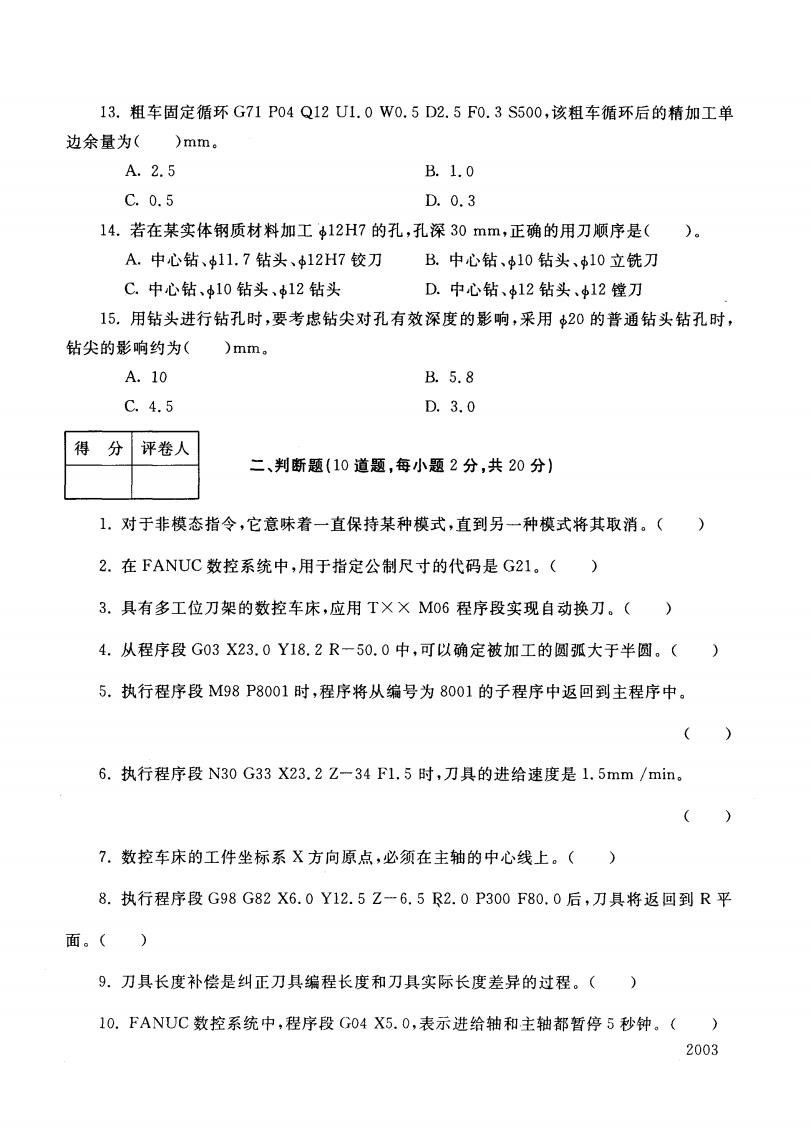

13.粗车固定循环G71P04Q12U1.0W0.5D2.5F0.3S500,该粗车循环后的精加工单 边余量为( ）mme A.2.5 B.1.0 C.0.5 D.0.3 14.若在某实体钢质材料加工12H7的孔，孔深30mm,正确的用刀顺序是()。 A,中心钻、11.7钻头、12H7铰刀 B.中心钻、10钻头、10立铣刀 C.中心钻、10钻头、中12钻头 D.中心钻、中12钻头、12镗刀 15.用钻头进行钻孔时，要考虑钻尖对孔有效深度的影响，采用Φ20的普通钻头钻孔时， 钻尖的影响约为( )mtn。 A.10 B.5.8 C.4.5 D.3.0 得分 评卷人 二、判断题(10道题，每小题2分，共20分) 1.对于非模态指令，它意味着一直保持某种模式，直到另一种模式将其取消。() 2.在FANUC数控系统中，用于指定公制尺寸的代码是G21。() 3.具有多工位刀架的数控车床，应用TX×M06程序段实现自动换刀。() 4.从程序段G03X23.0Y18.2R一50.0中，可以确定被加工的圆弧大于半圆。() 5.执行程序段M98P8001时，程序将从编号为8001的子程序中返回到主程序中。 ( 6.执行程序段N30G33X23.2Z-34F1.5时，刀具的进给速度是1.5mm/min。 ( 7.数控车床的工件坐标系X方向原点，必须在主轴的中心线上。() 8.执行程序段G98G82X6.0Y12.5Z-6.5R2.0P300F80.0后，刀具将返回到R平 面。() 9.刀具长度补偿是纠正刀具编程长度和刀具实际长度差异的过程。() 10.FANUC数控系统中，程序段G04X5.0,表示进给轴和主轴都暂停5秒钟。(） 2003
13.粗车固定循环 G71 P04 Q12 Ul. 0 W0. 5 D2. 5 F0. 3 S500，该粗车循环后的精加工单 边余量为( )mm, A. 2. 5 B. 1. 0 C. 0. 5 D. 0. 3 14.若在某实体钢质材料加工尸2H7的孔，孔深30 mm，正确的用刀顺序是( )。 A.中心钻、争11. 7钻头、小12H7铰刀 B.中心钻、争10钻头、小10立铣刀 C.中心钻、争10钻头、X12钻头 D.中心钻、争12钻头、争12膛刀 15。用钻头进行钻孔时，要考虑钻尖对孔有效深度的影响，采用X20的普通钻头钻孔时， 钻尖的影响约为( )mmo A. 10 C. 4. 5 B. 5. 8 D. 3. 0 得 分 评卷人 二、判断题 (10道题 ，每小题 2分。共 20分) 1.对于非模态指令 ，它意味着一直保持某种模式，直到另一种模式将其取消。 2.在 FANUC数控系统中，用于指定公制尺寸的代码是 G210( 3.具有多工位刀架的数控车床，应用 T X X M06程序段实现自动换刀。( 4.从程序段 G03 X23. 0 Y18. 2 R-50. 0中，可以确定被加工的圆弧大于半圆。( ) 5.执行程序段 M98 P8001时，程序将从编号为 8001的子程序中返回到主程序中。 6.执行程序段 N30 G33 X23. 2 Z-34 F1. 5时，刀具 的进给速度是 1. 5mm /minx 7.数控车床的工件坐标系 X方向原点 ，必须在主轴的中心线上 。( ) 8.执行程序段 G98 G82 X6. 0 Y12. 5 Z- 6. 5尽2. 0 P300 F80. 0后，刀具将返回到 R平 9.刀具长度补偿是纠正刀具编程长度和刀具实际长度差异的过程。 10. FANUC数控系统中，程序段 G04 X5. 0，表示进给轴和主轴都暂停 5秒钟。 2003
得分 评卷人 三、简答题(2道题，每小题5分，共10分) 1.当执行程序段：“G97S1258M03M08”时，数控机床做那些动作？ 2.加工图1所示孔径相同的孔系，按单向趋近（消除反向传动间隙）法画出孔系加工的走 刀路线？ (工件坐标系原点X。、Y。在零件的左下角，Z。在工件的上表面，起刀点在X,、Y。、Z1o位 置) 0±9.01 图1孔系加工 得分 评卷人 四、综合题（共25分） 1.被加工零件如图2所示。材料为65的45#钢棒料，左端和中60部分长度尺寸已加工 完毕，现装夹30加工零件的右端各要素，工件坐标系原点在零件右端面的回转中心处，请仔 细阅读图纸，然后填写注释、补齐程序。（本题13分） 2459 其余： 1x5 42 19 16 3弹单 75±0.0 图2车削零件图 2004
日到 -" }eJ q /}\ Z道一5分，共‘0分’ 1.当执行程序段:"G97 S1258 M03 M08”时，数控机床做那些动作? 2.加工图 1所示孔径相同的孔系，按单向趋近(消除反向传动间隙)法画出孔系加工的走 刀路线? (工件坐标系原点 Xo,Y。在零件的左下角，Z。在工件的上表面，起刀点在 Xo . Yo . Zio。位 置 ) 图 1 孔系加工 匡二图 四、钾‘共25分’ 1.被加工零件如图2所示。材料为小65的45#钢棒料，左端和杯。部分长度尺寸已加工 完毕，现装夹小30加工零件的右端各要素，工件坐标系原点在零件右端面的回转中心处，请仔 细阅读图纸 ，然后填写注释、补齐程序。(本题 13分) ，;5。 1. } ,} 其余:J. c Zx:5， -a 3，一}，、 了5:C.0i 图 2 车削零件图 2004

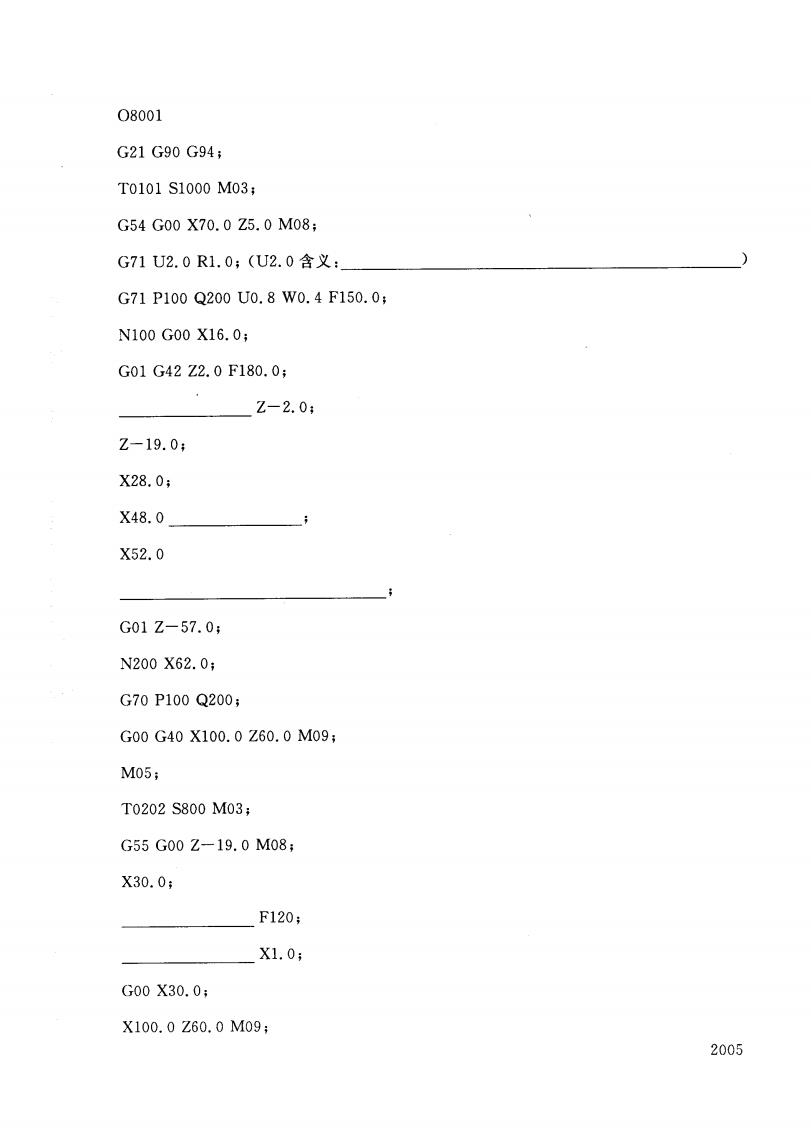

O8001 G21G90G94; T0101S1000M03; G54G00X70.0Z5.0M08: G71U2.0R1.0;(U2.0含义： G71P100Q200U0.8W0.4F150.0; N100G00X16.0; G01G42Z2.0F180.0; Z-2.0: Z-19.0: X28.0; X48.0 X52.0 G01Z-57.0; N200X62.0; G70P100Q200; G00G40X100.0Z60.0M09; M05; T0202S800M03; G55G00Z-19.0M08; X30.0; F120: X1.0; G00X30.0; X100.0Z60.0M09: 2005
08001 G21 G90 G94 TO101 S1000 M03 G54 G00 X70. 0 Z5. 0 M08 G71 U2. 0 R1.0; <U2. 0含义 : G71 P100 Q200 U0. 8 W0. 4 F150. 0; N100 G00 X16. 0; GO1 G42 Z2. 0 F180. 0; Z一2. 0; Z一 19. 0; X28. 0; X48. 0 X52. 0 GOl Z一57. 0; N200 X62. 0; G70 P100 Q200; G00 G40 X100. 0 Z60. 0 M09 M 05 T0202 S800 M 03 G55 G00 Z一 19. 0 MO8 X30. 0; F120 X1. 0 U00 X30. 0; X100. 0 260. 0 M09 2005
