9.1脉冲信号与脉冲电路 2.矩形波及其参数 矩形波是数字电路中的常用波形，其主要有以下两 种类型： (a)非周期性矩形波 Π (b)周期性矩形波 ⊙西邹重孝院
2.矩形波及其参数 矩形波是数字电路中的常用波形，其主要有以下两 种类型： （a） 非周期性矩形波 （b）周期性矩形波 9.1 脉冲信号与脉冲电路

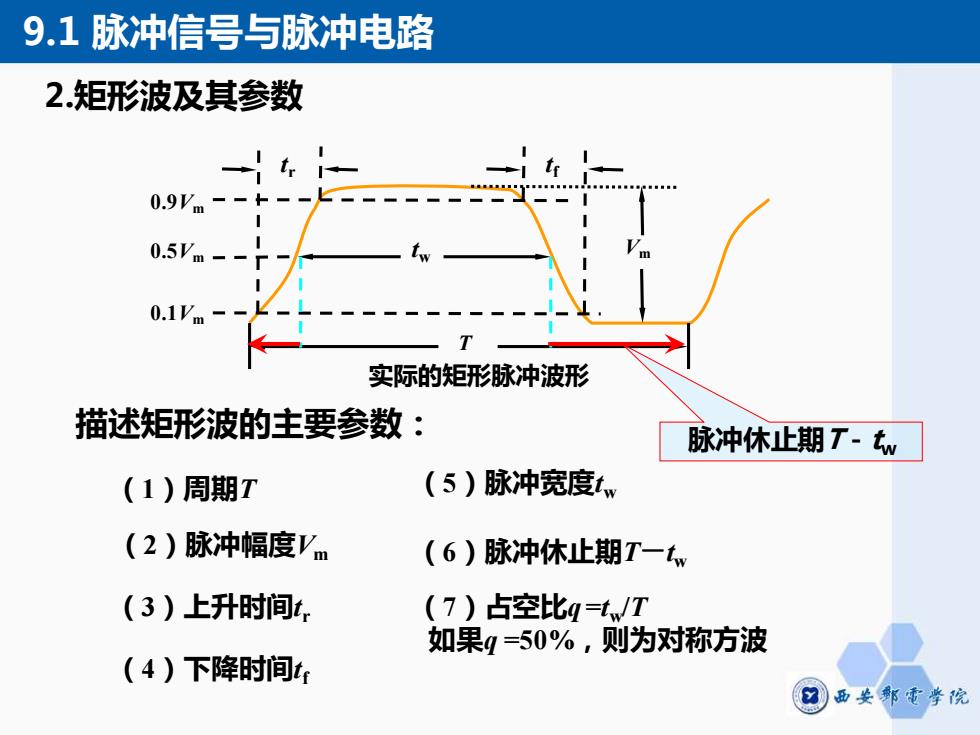

9.1脉冲信号与脉冲电路 2.矩形波及其参数 0.9Vm-+ 0.1Vm- 实际的矩形脉冲波形 描述矩形波的主要参数： 脉冲休止期T-tw (1)周期T (5)脉冲宽度tw (2)脉冲幅度Vm (6)脉冲休止期T一t (3)上升时间 (7)占空比g=t/T 如果q=50%,则为对称方波 (4)下降时间t
2.矩形波及其参数 0.5Vm tr 0.9Vm 0.1Vm tf Vm T 实际的矩形脉冲波形 tw 描述矩形波的主要参数： （1）周期T （2）脉冲幅度Vm （3）上升时间tr （4）下降时间t f （5）脉冲宽度tw （6）脉冲休止期T－tw （7）占空比q =tw/T 如果q =50%，则为对称方波 脉冲休止期T－tw 9.1 脉冲信号与脉冲电路
9.1脉冲信号与脉冲电路 3.脉冲电路 脉冲电路：用来产生和处理脉冲信号的电路。 脉冲电路构成： 分立晶体管、场效应管 集成门电路（或集成运算放大器） (RC(或RL)电路 (RC充、放电电路 常用脉冲电路： 双稳态触发器、单稳态触发器、自激多谐振荡器、 射极耦合双稳态触发器（施密特电路）及锯齿波电 路。 ⊙西重院
3.脉冲电路 脉冲电路：用来产生和处理脉冲信号的电路。 常用脉冲电路： 双稳态触发器、单稳态触发器、自激多谐振荡器、 射极耦合双稳态触发器（施密特电路）及锯齿波电 路。 脉冲电路构成： 分立晶体管、场效应管 RC（或RL）电路 集成门电路（或集成运算放大器） RC充、放电电路 9.1 脉冲信号与脉冲电路
第九章脉冲单元电路 9.2集成门构成的脉冲单元电路 施密特触发器 单稳态触发器 3 多谐振荡器 0nnn● ⊙西安郭重学院
9.2 集成门构成的脉冲单元电路 1 施密特触发器 2 3 单稳态触发器 多谐振荡器 第九章 脉冲单元电路

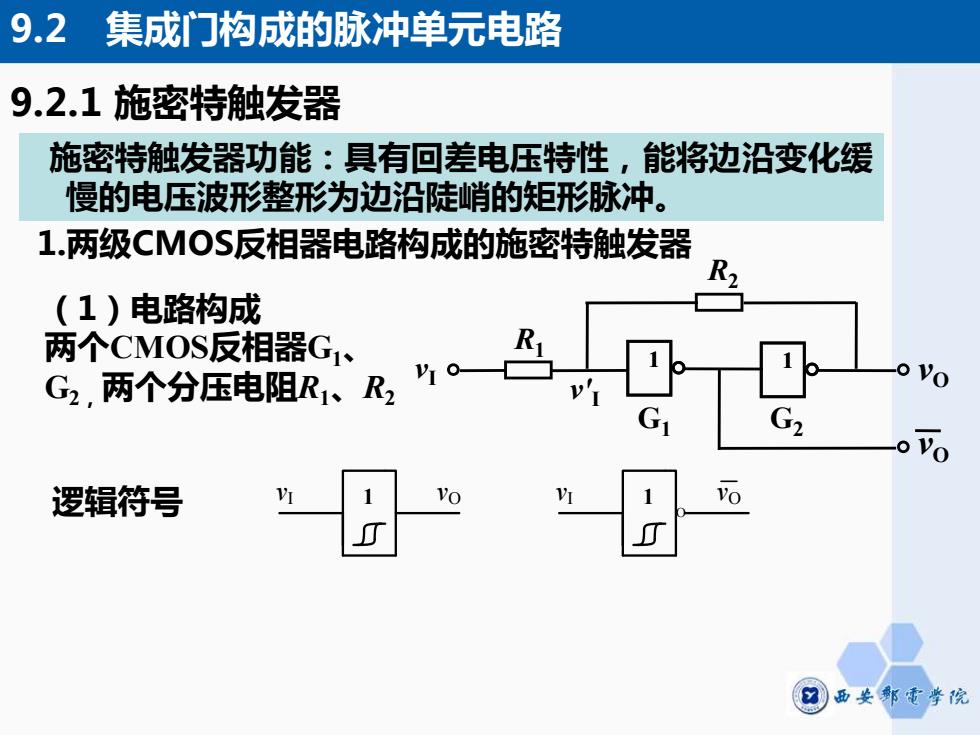

9.2 集成门构成的脉冲单元电路 9.2.1施密特触发器 施密特触发器功能：具有回差电压特性，能将边沿变化缓 慢的电压波形整形为边沿陡峭的矩形脉冲。 1.两级CMOS反相器电路构成的施密特触发器 (1)电路构成 两个CMOS反相器G1、 2两个分压电阻x。鸟 G G2 oVo 逻辑符号 ⊙西邹重孝院
9.2.1 施密特触发器 施密特触发器功能：具有回差电压特性，能将边沿变化缓 慢的电压波形整形为边沿陡峭的矩形脉冲。 1.两级CMOS反相器电路构成的施密特触发器 vI R1 1 1 G1 G2 vO vO v'I R2 vI 1 vO （1）电路构成 两个CMOS反相器G1、 G2，两个分压电阻R1、R2 逻辑符号 vI 1 vO O 9.2 集成门构成的脉冲单元电路
