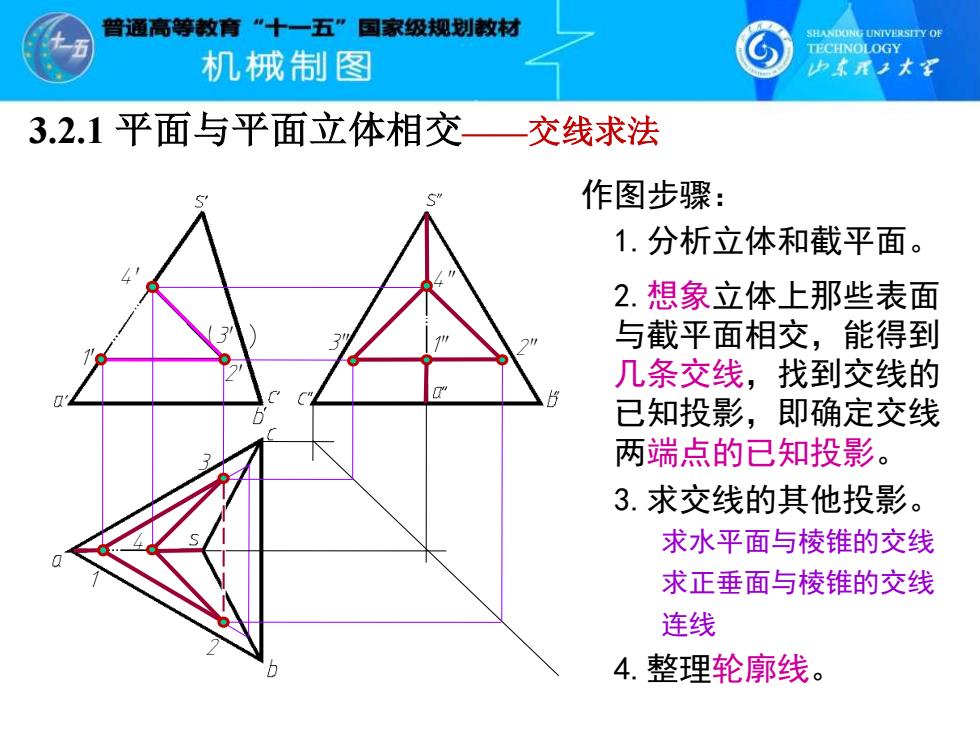

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之木军 3.2.1平面与平面立体相交一交线求法 作图步骤： 1.分析立体和截平面。 2.想象立体上那些表面 与截平面相交，能得到 几条交线，找到交线的 已知投影，即确定交线 两端点的已知投影。 3.求交线的其他投影。 求水平面与棱锥的交线 求正垂面与棱锥的交线 连线 4.整理轮廓线
3.2.1 平面与平面立体相交——交线求法 求正垂面与棱锥的交线 3.求交线的其他投影。 4.整理轮廓线。 2 2″ 3 3″ 2′ (3′) 1′ 1.分析立体和截平面。 2.想象立体上那些表面 与截平面相交，能得到 几条交线，找到交线的 已知投影，即确定交线 两端点的已知投影。 求水平面与棱锥的交线 连线 作图步骤： 1 1″ 4′ 4″ 4

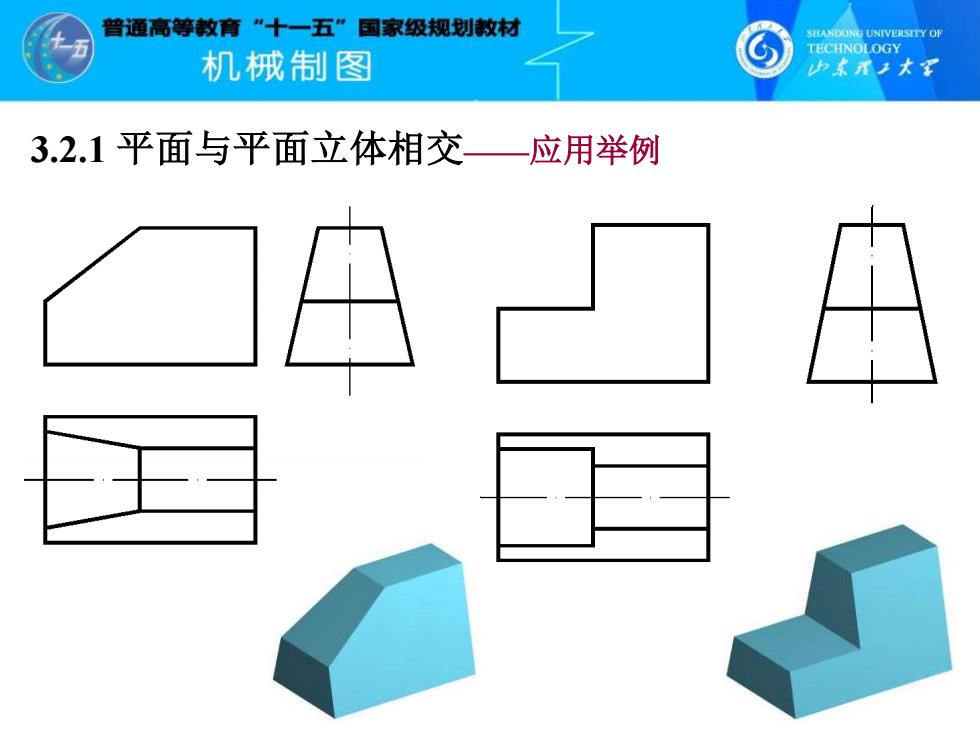

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承木到 3.2.1平面与平面立体相交一 应用举例
3.2.1 平面与平面立体相交——应用举例

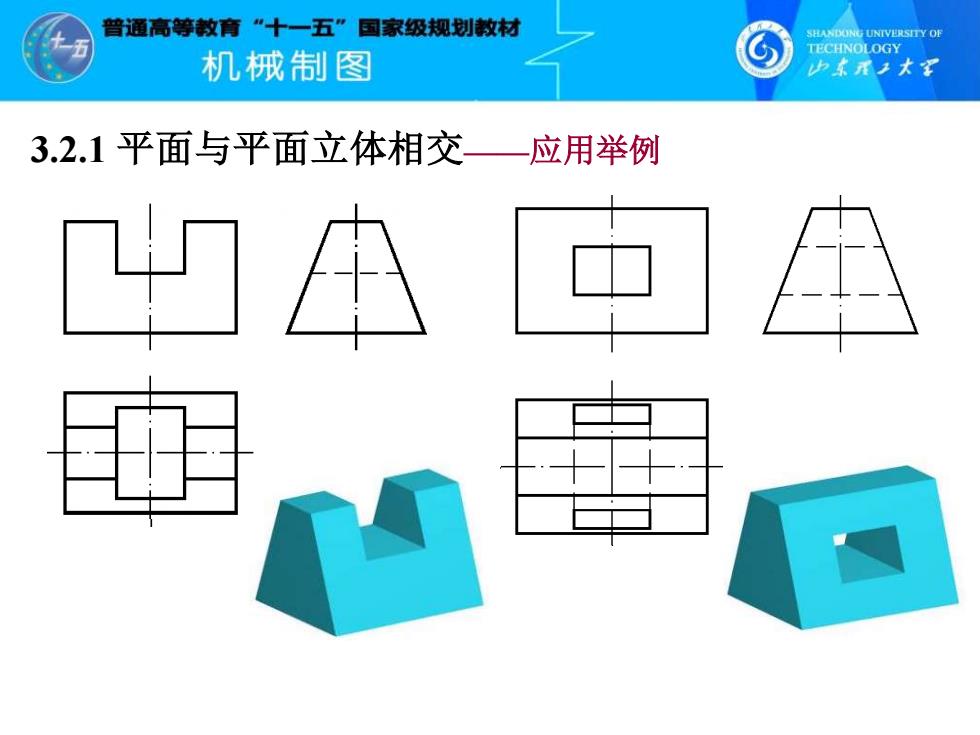

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某尾之木军 3.2.1平面与平面立体相交 —应用举例
3.2.1 平面与平面立体相交——应用举例
曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木军 3.2.1平面与平面立体相交一 应用举例
3.2.1 平面与平面立体相交——应用举例

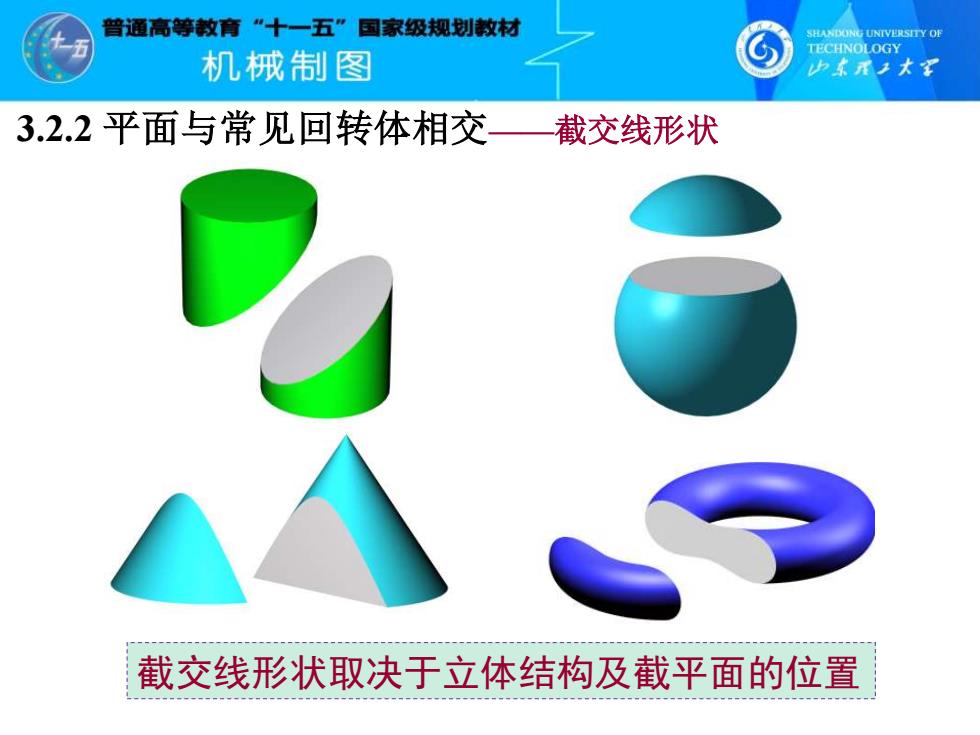

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某尾之木军 3.2.2平面与常见回转体相交—截交线形状 截交线形状取决于立体结构及截平面的位置
3.2.2 平面与常见回转体相交——截交线形状 截交线形状取决于立体结构及截平面的位置
