第 章 采暖设计热负荷 石阿子丈学水刹建筑工程学院江煜
第 一 章 采 暖 设 计 热 负 荷 石河子大学水利建筑工程学院 江煜

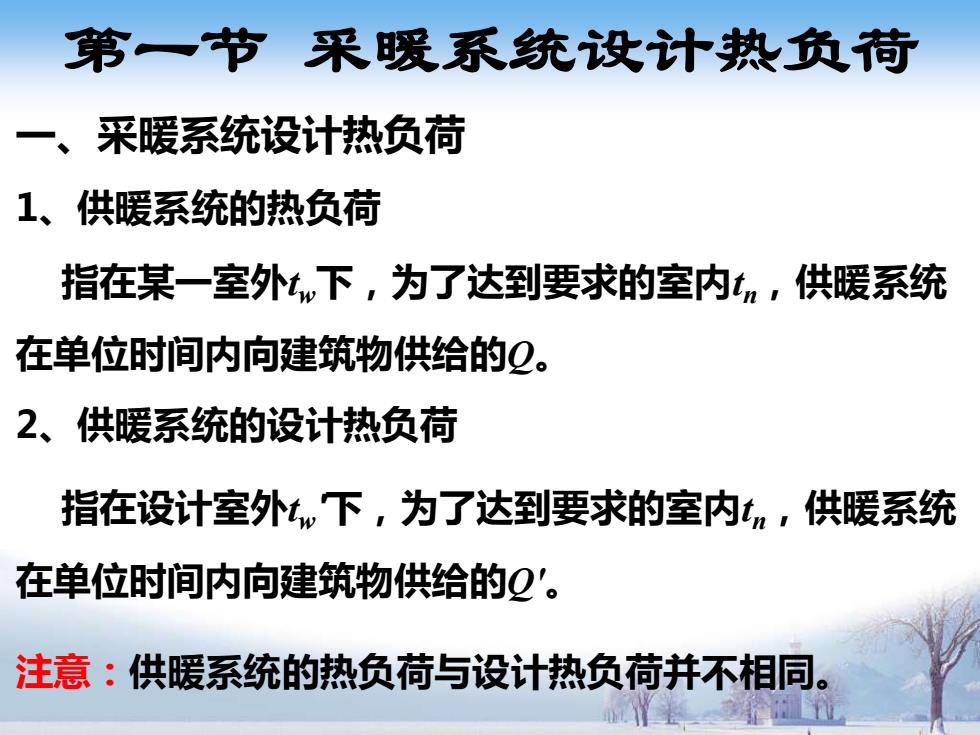

第一节采暖系统设计热负荷 一、采暖系统设计热负荷 1、供暖系统的热负荷 指在某一室外t下，为了达到要求的室内tn,供暖系统 在单位时间内向建筑物供给的Q。 2、供暖系统的设计热负荷 指在设计室外t下，为了达到要求的室内t,供暖系统 在单位时间内向建筑物供给的Q'。 注意：供暖系统的热负荷与设计热负荷并不相同
指在设计室外tw ′下，为了达到要求的室内tn，供暖系统 在单位时间内向建筑物供给的Q′ 。 注意：供暖系统的热负荷与设计热负荷并不相同。 第一节 采暖系统设计热负荷 一、采暖系统设计热负荷 1、供暖系统的热负荷 指在某一室外tw下，为了达到要求的室内tn，供暖系统 在单位时间内向建筑物供给的Q。 2、供暖系统的设计热负荷

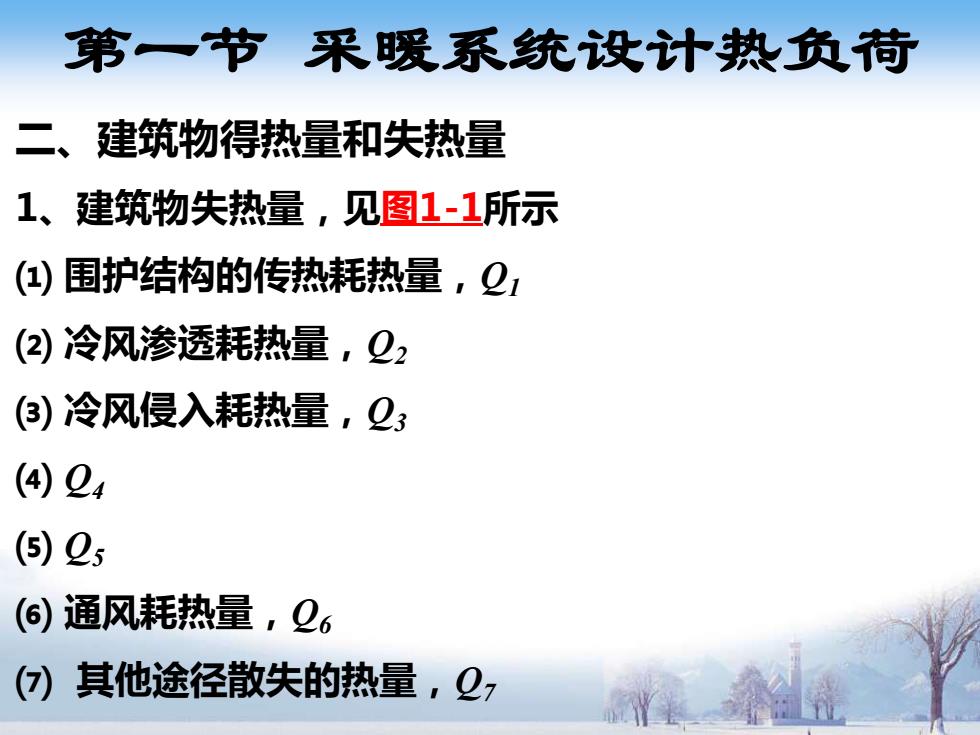

第一节采暖系统设计热负荷 二、建筑物得热量和失热量 1、建筑物失热量，见图1-1所示 (1)围护结构的传热耗热量，2， (2)冷风渗透耗热量，Q2 (3)冷风侵入耗热量，23 (4)24 (⑤)2 (6)通风耗热量，26 (勺)其他途径散失的热量，Q
⑴ 围护结构的传热耗热量，Q1 ⑵ 冷风渗透耗热量，Q2 ⑶ 冷风侵入耗热量，Q3 ⑹ 通风耗热量，Q6 ⑺ 其他途径散失的热量，Q7 二、建筑物得热量和失热量 1、建筑物失热量，见图1-1所示 ⑷ Q4 ⑸ Q5 第一节 采暖系统设计热负荷

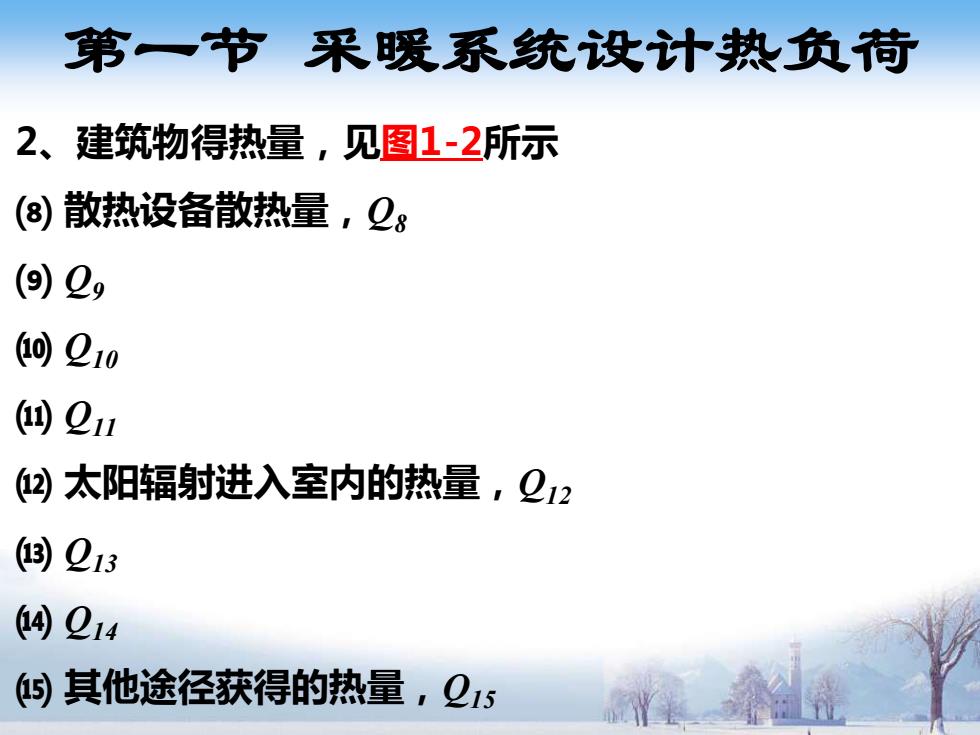

第一节采暖系统设计热负荷 2、建筑物得热量，见图1-2所示 (8)散热设备散热量，Qg (9)2g 回210 回21 似太阳辐射进入室内的热量，Q12 间213 4214 )其他途径获得的热量，Q15
⑻ 散热设备散热量，Q8 ⑼ Q9 ⑽ Q10 ⒀ Q13 ⒁ Q14 2、建筑物得热量，见图1-2所示 ⑾ Q11 ⑿ 太阳辐射进入室内的热量，Q12 ⒂ 其他途径获得的热量，Q15 第一节 采暖系统设计热负荷
第一节采暖系统设计热负荷 三、采暖系统设计热负荷的确定 1、基本原理 根据热平衡原理确定。 2、确定方法 建筑物得热量与失热量相等时，建筑物内温度不变，其 公式略。 没有装置机械通风系统的建筑物，其采暖系统设计热 负荷计算公式为： 0'=0=Qh'-0a'=21+02+23'014'(1.1)
三、采暖系统设计热负荷的确定 1、基本原理 根据热平衡原理确定。 2、确定方法 建筑物得热量与失热量相等时，建筑物内温度不变,其 公式略。 没有装置机械通风系统的建筑物，其采暖系统设计热 负荷计算公式为： Q′=Q8=Qsh ′-Qd ′=Q1 ′+ Q2 ′+Q3 ′- Q14′ (1.1) 第一节 采暖系统设计热负荷
