业精于勤而之是 常用维修工具与设备 2.1.4主板测试卡 ◆主板测试卡用于快速判断主板故障部位。 ◆类型：PCI卡、ISA卡和LPT卡。 主板测试卡(PCI接口) 主板测试LED 6 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 6 业精于勤而荒于嬉 2.1 常用维修工具与设备 2.1.4 主板测试卡 主板测试卡用于快速判断主板故障部位。 类型：PCI卡、ISA卡和LPT卡。 主板测试卡（PCI接口） 主板测试LED

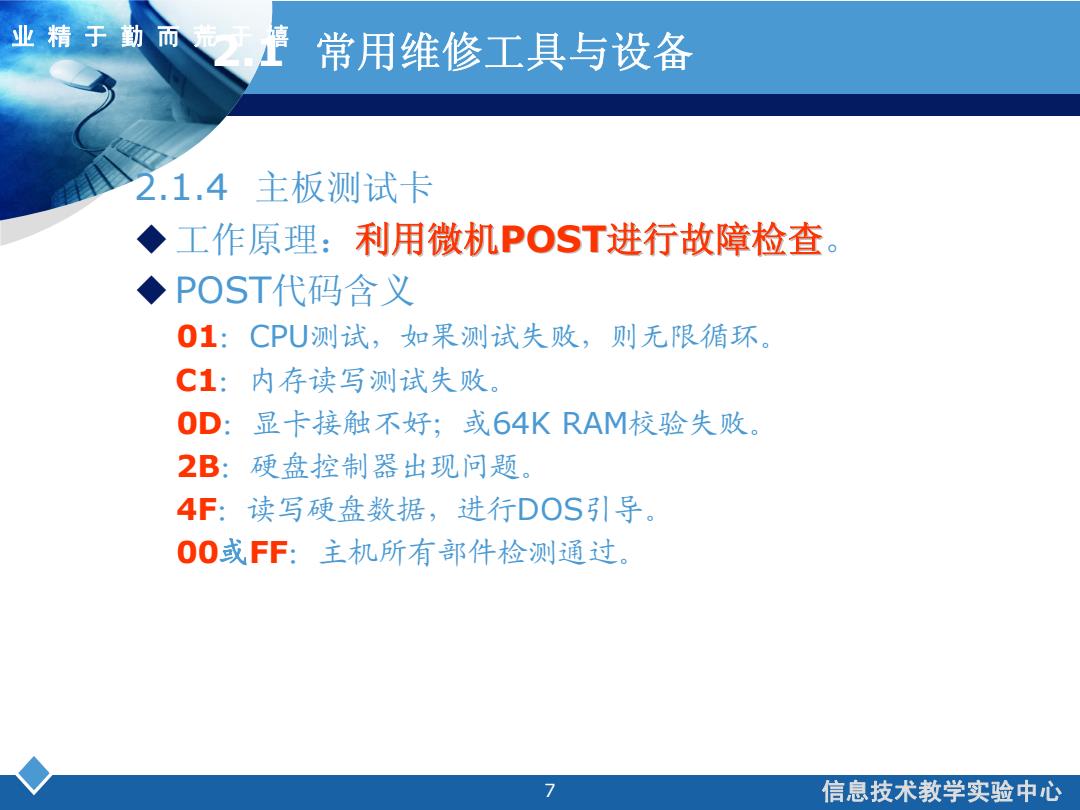

业精于勤而之是 常用维修工具与设备 2.1.4主板测试卡 ◆工作原理：利用微机POST进行故障检查。 ◆POST代码含义 01:CPU测试，如果测试失败，则无限循环。 C1:内存读写测试失败。 0D:显卡接触不好；或64KRAM校验失败。 2B:硬盘控制器出现问题。 4F:读写硬盘数据，进行DOS引导。 00或FF:主机所有部件检测通过。 7 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 7 业精于勤而荒于嬉 2.1 常用维修工具与设备 2.1.4 主板测试卡 工作原理：利用微机POST进行故障检查。 POST代码含义 01：CPU测试，如果测试失败，则无限循环。 C1：内存读写测试失败。 0D：显卡接触不好；或64K RAM校验失败。 2B：硬盘控制器出现问题。 4F：读写硬盘数据，进行DOS引导。 00或FF：主机所有部件检测通过
业精于勤而之是 常用维修工具与设备 2.1.4主板测试卡 ◆使用注意事项： 不同BIOS测试代码所代表的意义不同； 部分主板PCI总线插槽只有部分代码出现； PCI接口启动时需要初始化，因此无法得到主板启动 到测试卡初始化之前的系统信息。 8 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 8 业精于勤而荒于嬉 2.1 常用维修工具与设备 2.1.4 主板测试卡 使用注意事项 ： 不同BIOS测试代码所代表的意义不同； 部分主板PCI总线插槽只有部分代码出现； PCI接口启动时需要初始化，因此无法得到主板启动 到测试卡初始化之前的系统信息

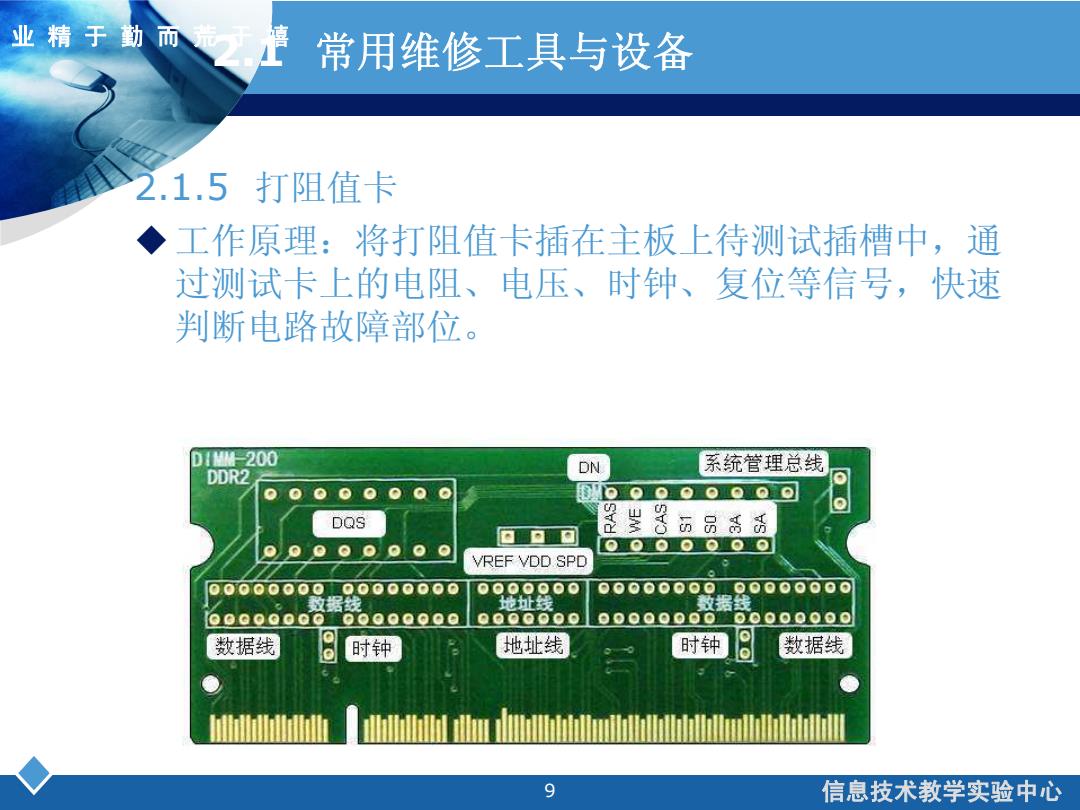

业精于勤而 常用维修工具与设备 2.1.5打阻值卡 ◆工作原理：将打阻值卡插在主板上待测试插槽中，通 过测试卡上的电阻、电压、时钟、复位等信号，快速 判断电路故障部位。 DIMM-200 DDR2 DN 系统管理总线 。。 DQS 女 a。通可 而品哥哥 P00。。。0Q 0。厘。。重0。。 VREF VDD SPD 000000000000000o 0000Q00 口000000000000000 致据线 地h止线 数据线 ooaoQ00⊙ oQ0Q000 Q0000000000Q000 0000000 数据线 时钟 地址线 时钟 数据线 9 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 9 业精于勤而荒于嬉 2.1 常用维修工具与设备 2.1.5 打阻值卡 工作原理：将打阻值卡插在主板上待测试插槽中，通 过测试卡上的电阻、电压、时钟、复位等信号，快速 判断电路故障部位
业精于勤而之是 常用维修工具与设备 2.1.6热风焊台 ◆用来加热拆焊电子元件和表面贴片元件。 ◆G9Ay 300 0o可 10 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 10 业精于勤而荒于嬉 2.1 常用维修工具与设备 2.1.6 热风焊台 用来加热拆焊电子元件和表面贴片元件
